蓝牙CS射频测试仪MorephCS专注于对蓝牙信道探测Bluetooth Channel Sounding射频测试，支持Bluetooth Channel Sounding RF PHY test，支持蓝牙Channel Sounding信道探测射频物理测试规范和信道探测层测试规范中定义的测试要求。支持Channel Sounding捕获，包括原始IQ数据，可以导出，并与其他用户共享以进行分析。
支持协议：支持蓝牙信道探测Bluetooth Channel Sounding
支持协议：支持支持高通Qualcomm QBHSL, 联发科MediaTek mHDT
支持协议：Wi-Fi: 802.11, WPAN IEEE 802.15.4
射频性能：可根据要求提供自定义2.4GHz RF PHY
全功能：协议分析、PHY测试或流量生成频带捕获，2.4GHz ISM频带上同时进行RX/TX
内置电源：内置6 GHz连续波电源
全场景：支持研发测试环境，也支持生产测试场景
自动化：用于自动化测试应用程序的开放式API
工作模式：可独立工作，也可以连电脑，配套协议分析软件支持Windows、MacOS和Linux

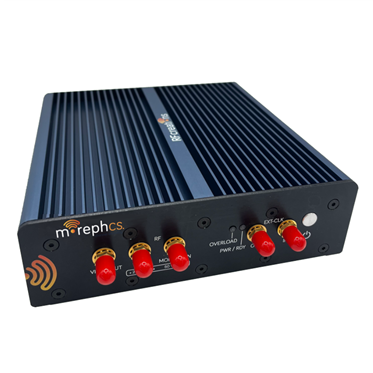

蓝牙CS射频测试仪MorephCS
蓝牙CS射频测试仪MorephCS，基于Moreph30硬件平台，加载蓝牙Channel Sounding信道探测应用程序。MorephCS允许执行蓝牙信道探测RF-PHY测试规范和信道探测层测试规范中定义的所有测试。Channel Sounding捕获，包括原始IQ数据，可以导出，并与其他用户共享以进行分析。
基于Moreph30，可通过升级硬件和软件以升级到MorephCS (Channel Sounding)，MorephCS将Moreph30的出色功能与信道探测Channel Sounding的能力相结合。它可以根据蓝牙信道探测的规范进行射频测试。
MorephCS可以在自动模式下操作，也可以通过USB或以太网连接到控制主机平台。可以支持Channel Sounding捕获，包括原始IQ数据，可以导出，并与其他用户共享以进行分析。
性能强大的蓝牙信道探测Bluetooth Channel Sounding测试设备
支持协议：支持蓝牙信道探测Bluetooth Channel Sounding
支持协议：支持经典蓝牙BR/EDR 5.4
支持协议：支持低功耗蓝牙BLE 5.4
支持协议：支持支持高通Qualcomm QBHSL, 联发科MediaTek mHDT支持协议：Wi-Fi: 802.11
支持协议：WPAN IEEE 802.15.4
射频性能：可根据要求提供自定义2.4GHz RF PHY
可定制任何应用程序：协议分析、PHY测试或流量生成频带捕获：在整个2.4GHz ISM频带上同时进行RX/TX
全功能：超线性信号接收器和发射器
内置电源：内置6 GHz连续波电源
全场景：支持研发测试环境，也支持生产测试场景
自动化：用于自动化测试应用程序的开放式API
独立工作：独立于任何主机执行测试场景，自带电池和microSD卡, 独立启动和抓包存储，无需连电脑可通过blueSPY升级到协议分析仪
体积小：尺寸15.9 x 15.0 x 4.7 cm
逻辑分析：16通道逻辑分析仪选项
软件支持：也可以连电脑工作，配套协议分析软件可在Windows、MacOS和Linux上运行
蓝牙CS射频测试仪MorephCS主要特点
Channel Sounding测试用例支持
- 支持所有RF-PHY测试用例，包括BT=2.0调制指数。
- 支持所有Channel Sounding Layer测试用例。使用HCI测试命令而不是通过空中链路。
控制和分析工具
- 通过全面的GUI或Python/C dll进行简单控制。
- 记录所有HCI流量和关键事件。
- 导出原始IQ数据、频谱图或整个捕获以共享。
- 捕获与IQ数据一致的GPIO时间

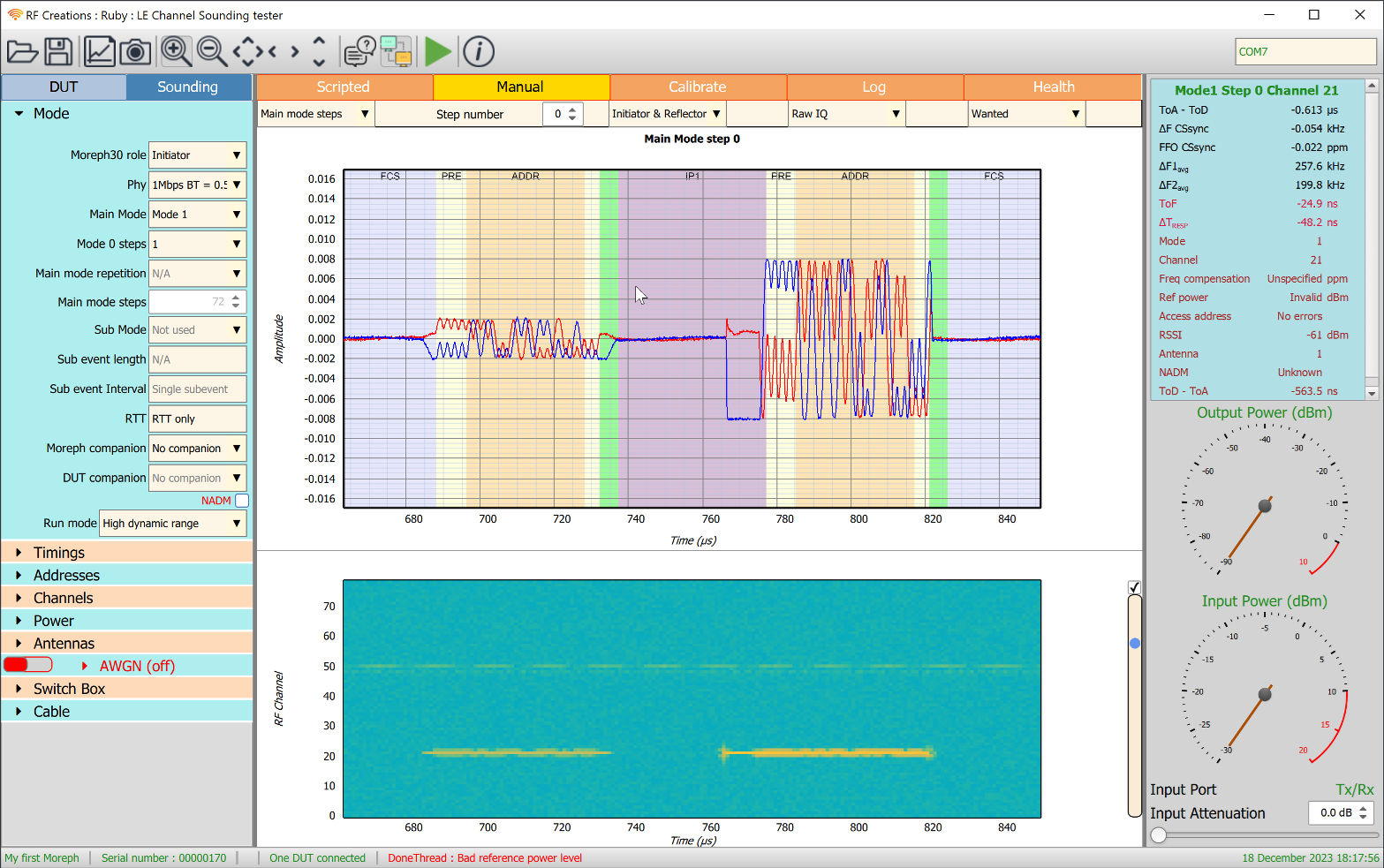

广泛的图形包括
- 整个通道探测程序的1MHz x 1µs频谱图
- IQ和所需信号和伴随信号的解调波形
- 引发剂或反射器的门控光谱
- ToF与通道探测步骤
- 线性相位回归
综合信号失真
- 可编程时钟定时错误
- MITM攻击
- 加性高斯白噪声
- 禁区内的最大相位
- 正弦频率波动
蓝牙CS射频测试仪MorephCS
蓝牙CS射频测试仪MorephCS支持的测试案例：
预合规测试仪：允许开发商在承诺测试房屋之前充满信心地进行“预测试”。
蓝牙产品评估：捕获损坏的波形进行详细分析，并对实时链接执行RF-PHY测试。
蓝牙产品特征分析：无需额外的测试设备，大大缩短了测试时间，提高了吞吐量。
RMA分析：简单易用的GUI可以快速识别故障。
蓝牙CS射频测试仪MorephCS支持的工作模式：
自动：对所有RF-PHY测试用例和Channel Sounding Layer测试用例的脚本化支持。可以编辑测试参数以形成自定义脚本，进行自动测试。
手动：该装置可以作为启动器或反射器执行用户定义的任意通道探测程序。如果附加了IUT，则会捕获并分析HCI事件报告。计算了ToF、线性相位回归和光谱等关键参数。IQ和频谱数据可用于查看或导出。
校准：允许校准moreph30的振幅和相位响应。
