DisPlayPort协议分析仪Unigraf DPA-400 及其 AUX 通道（AUX Channel）监视器界面（GUI）是一组功能完善的袖珍工具，用于记录和分析 DisplayPort AUX 通道流量。 它让使用者可以监控 DisplayPort 链接状态，并且捕获和记录所有 AUX 信道信息。AUX 通道监视器 GUI 可检测时间戳记（Timestamps）并解析所有 DisplayPort 配置数据（DPCD）的读取和写入动作，并可对多串流（MST）边带通道通信（Sideband Channel Communication）和 EDID 读取，还可解析高达 2.1 DP 版本的 DPCD 缓存器，以及解码 HDCP 1.3 和 2.3 的讯息。AUX 通道监视器可对热插拔检测（HPD）信号和用户自定义信号（Optional User-Defined Input Signals）进行完整追踪并且标示时间戳记。Unigraf DPA-400是一款优秀的DP协议分析仪。
重要参数
与所有 DisplayPort 版本兼容，当前支持到DP2.1
设备独立
带时间戳记（Timestamp）的数据解读接口
检测并解析所有 DPCD 位置
解码边带通道（Sideband Channel）通信消息
袖珍产品，容易携带
通过 USB 进行控制与供电

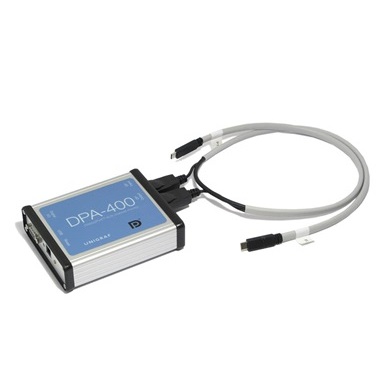

DisplayPort 2.1协议分析仪 AUX 频道监测器DPA-400
DisPlayPort协议分析仪Unigraf DPA-400 及其 AUX 通道（AUX Channel）监视器界面（GUI）是一组功能完善的袖珍工具，用于记录和分析 DisplayPort AUX 通道流量。 它让使用者可以监控 DisplayPort 链接状态，并且捕获和记录所有 AUX 信道信息。
AUX 通道监视器 GUI 可检测时间戳记（Timestamps）并解析所有 DisplayPort 配置数据（DPCD）的读取和写入动作，并可对多串流（MST）边带通道通信（Sideband Channel Communication）和 EDID 读取，还可解析高达 2.1 DP 版本的 DPCD 缓存器，以及解码 HDCP 1.3 和 2.3 的讯息。
AUX 通道监视器可对热插拔检测（HPD）信号和用户自定义信号（Optional User-Defined Input Signals）进行完整追踪并且标示时间戳记。Unigraf DPA-400是一款优秀的DP协议分析仪。
原始和解析的讯息数据：
Unigraf DPA-400 可以解析从 AUX 通道流量捕获的所有数据。这使工程师可以很容易地追踪接收器 / 信号源的通信状况或是 CTS 测试执行结果，并将其与标准的要求进行比对。 AUX 信道监视器 GUI 将每个 AUX 通道事件和 DPCD 内容，都把检测到的时间戳记的数据以原始和已解析的形式列出，并以 VESA 标准和 Unigraf CTS 测试报告中所使用的相同术语详细解释信息。完整的测试纪录也可以存储为通用便携式 HTML 文件，方便以后使用或与同事共享。
兼容性测试：
对于任何想要验证与调试兼容性测试和互操作性测试结果的工程师来说，Unigraf 的 AUX 通道监视器是其必备工具。通过分析信号源与接收器之间的交互传输的详细信息，设计人员可以完全确认双方的行为。
USB-C DisplayPort Alt 模式：
使用 Unigraf 提供的特殊电缆，您可以将Unigraf DPA-400 直接连接在任何两个 USB Type-C 的设备之间，以监控与 DisplayPort Alt 模式相关的 AUX 信道讯息。。
Unigraf DPA-400的产品特色：
USB-C™DisplayPort™Alt模式的自动化测试
通过插入一根电缆的电器测试来验证所有的USB-C接口链接
测试USB 2.0和USB 3.0
最高支持4K @ 60Hz解析度
使用内建的软件轻松设置测试参数
从命令行轻松运行测试
支持Unigraf的测试系统介面（TSI）
兼容第三方测试管理软件，例如 NI TestStand
Unigraf DPA-400的基本特性：
产品种类：• DisplayPort • USB Type-C
用例：• DP HDCP 2.3 兼容性测试 • DP链路层兼容性 • 研发调适
应用范围：• 芯片验证 • 软件调试和验证 • 解决互操作性问题 • 监视通讯过程和时间戳记
当前产品：DisplayPort协议分析仪DPA-400
