Unigraf DPR-100是一款体积小且易于使用的测试工具，用于DisplayPort Source设备的音频和HDCP兼容性测试。 它提供了测试DisplayPort信号源设备（如PC显示卡或便携式计算机）所需的所有功能， 它还可作为PHY CTS自动化测试所须的AUX控制器。 Unigraf DPR-100允许您监视DP接口中的细节，例如链接和HDCP状态以及MSA。 您可以手动读取和设置DPR-100 DPCD、接收器功能、发出变化的HPD脉冲等。接收器控制台GUI还支持高级EDID解析器，用于查看和重新编程其EDID信息。
重要参数
紧凑型 DisplayPort 接收端（Sink）
Sink Console 图形用户界面可全面监控 DP 接口
通过 HDCP CTS 认证
用于 PHY CTS 的 AUX 控制器
USB 控制和供电

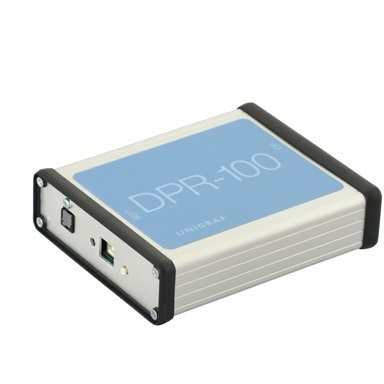

DisplayPort信号源测试仪DPR-100
Unigraf DPR-100是一款体积小且易于使用的测试工具，用于DisplayPort Source设备的音频和HDCP兼容性测试。 它提供了测试DisplayPort信号源设备（如PC显示卡或便携式计算机）所需的所有功能， 它还可作为PHY CTS自动化测试所须的AUX控制器。
Unigraf DPR-100允许您监视DP接口中的细节，例如链接和HDCP状态以及MSA。 您可以手动读取和设置DPR-100 DPCD、接收器功能、发出变化的HPD脉冲等。接收器控制台GUI还支持高级EDID解析器，用于查看和重新编程其EDID信息。
Unigraf DPR-100图形化操作界面（GUI）软件：
Unigraf DPR-100与两个图形用户界面（GUI）软件兼容。 DP Reference Sink CTS GUI是用于兼容性测试的用户界面，DP Sink控制台GUI则是用于开发测试和监视链接调适(Link Training)状态的绝佳工具。 两种工具都仅需单击几下即可访问所需的所有信息。 这将有助于工程师保持有效率的测试或开发工作。
作为开发和调试工具，DPR-100通过其USB接口连接到PC，并通过GUI应用程序进行操作。 此应用程序允许：
• 监视链接状态和主串流属性（MSA), 例如使用的时序和颜色编码
• 监控视频CRC和链接错误计数
• 监控音频状态
• 编辑和更改DPR-100 DPCD信息
• 重新编程EDID
• 改变DPR-100功能，例如信道数(Link)和最大速率
• 输出具有不同持续时间的HPD信号
• 报告HDCP认证状态
• 音频输出
Unigraf DPR-100支持兼容性测试：
Unigraf DPR-100是一款便于携带的信号接收器，用于对DP Source待测物设备进行音频和HDCP测试，并由DCP LLC认证为HDCP CTS的授权测试设备。
DP RefSink CTS SW GUI允许用户因应DUT功能进行测试参数配置、监控测试的执行过程，并获得简单易懂的报告与测试结果的详细信息。
Unigraf DPR-100支持用于 PHY 测试的 AUX 控制器:
Unigraf DPR-100的第二个功能是作为 DP AUX 控制器，并搭配合规的 PHY 测试设备实现 DP PHY 测试自动化。借助 AUX 控制器固件，DPR-100 兼容 Keysight、Teledyne LeCroy 和 Tektronix 示波器。请联系我们获得适用的版本。
Unigraf DPR-100支持自动化测试：
生产测试命令集（PTC）提供了一种从用户端应用过程控制Unigraf DPR-100的方法，此功能可以将Unigraf DPR-100作为合规性测试中的接收器，搭配软件进行自动化验证测试。
Unigraf DPR-100体积小巧：
Unigraf DPR-100的体积小巧，只有10.5×13×3.5厘米，因此非常适合实验室台式机或生产线仪表架, 仅需要DisplayPort™输入和USB连接线。
Unigraf DPR-100的产品特色：
• 紧凑型 DisplayPort 接收端（Sink）
• Sink Console 图形用户界面可全面监控 DP 接口
• 通过 HDCP CTS 认证
• 用于 PHY CTS 的 AUX 控制器
• USB 控制和供电
Unigraf DPR-100的可选扩展功能及CTS兼容性测试套件：
DPR-100 • DisplayPort AUX RefSink 控制器
DPR-100 • DisplayPort AUX RefSink 控制器 HBR3 升级（仅适用于已具备 HBR 支持的现有 DPR-100 客户）
DP HDCP 1.3 兼容性测试
- DPR-100 • DisplayPort RefSink HDCP 1.3 CTS
- DPR-100 • DisplayPort RefSink 扩展 HDCP 1.3 CTS
音频合规性测试
- DPR-100 • DisplayPort RefSink 音频 CTS
Unigraf DPR-100的基本特性：
产品种类: • DisplayPort
用例: • DP HDCP 1.3兼容性测试 • PHY(物理层)兼容性测试 • 研发调适
Unigraf DPR-100规格：
DisplayPort™ 输入 STMicroelectronics gm68020 接收器。支持 1、2 或 4 通道配置，
四级预加重和电压摆幅，高比特率和降低比特率
分辨率 所有 VESA DMT/CVT 和 CEA 861-D 时序，最高支持 2560 x 1600 (RB) 60 Hz
EDID 从文件加载 EDID 数据，烧录新 EDID，显示和编辑 EDID 内容
音频 最高支持 2 个 LPCM 声道，192 kHz，
24 位，或多声道压缩音频（AC3、DTS 等），符合 IEC60958 / IEC61937 标准
控制 USB 接口
电源 USB 供电
机械尺寸 105 x 130 x 35 mm
重量 240g
