Unigraf DPR-120是功能齐全的信号源测试仪和信号分析仪，符合DisplayPort™1.2规范，可接收分辨率最高为4K@60Hz。DPR-120 提供了测试DP Multistream（MST）信号源待测物（如PC显示卡或便携式计算机）所需的功能。DPR-120的用户界面是调试和测试控制器GUI，它为用户提供了许多便利的工具来监视待测物的性能。
重要参数
符合DisplayPort 1.2标准的袖珍型信号分析仪
支持HBR2和MST的接收器和分支设备
通过DP 1.2 LL CTS Ext1测试平台认证
MST调试面板和AUX通道监视器 (选购)
调试和测试控制器GUI可以监视和预览任何MST串流
可编程的EDID和DPCD

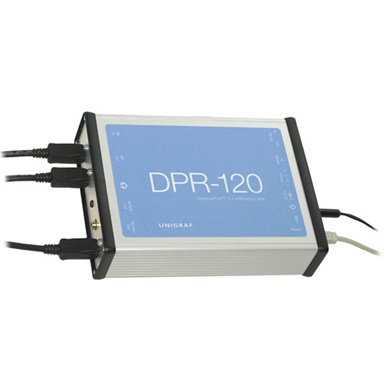

DisplayPort 1.2信号源测试仪DPR-120
Unigraf DPR-120是功能齐全的源测试仪和信号分析仪，符合DisplayPort™1.2规范，可接收分辨率最高为4K@60Hz。Unigraf DPR-120 提供了测试DP Multistream（MST）信号源待测物（如PC显示卡或便携式计算机）所需的功能。Unigraf DPR-120的用户界面是调试和测试控制器GUI，它为用户提供了许多便利的工具来监视待测物的性能。
Unigraf DPR-120支持兼容性测试：
Unigraf DPR-120 DisplayPort信号分析仪为VESA认证的DP 1.2 Link Core和Link Ext1 CTS测试的授权测试工具，用于测试DisplayPort信号源待测物。
Unigraf DPR-120调试和测试控制器软件（Debug & Test Controller SW, DTC）可提供易于操作的图形用户界面（GUI)，用于控制DPR-120执行DP 1.2 Link CTS的测试功能。
DTC还具有许多强大的调试功能，也可用于监视待测物的状态和测试过程。。
兼容性测试集：
Unigraf DPR-120 DTC依照VESA®DisplayPort®链路层测试规范执行兼容性测试， 可根据测试范围将测试分为几组。

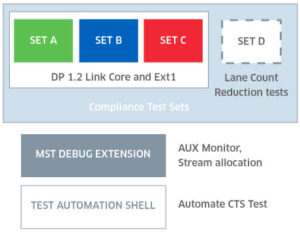

下图说明了这三个软件套件的关系，以及每次认证测试所需的内容。
测试组A
DP 1.2 Link Ext1测试基本的链接调适(Link Training)功能，HBR2扩展。(Tests 400.3.1.1 to 400.3.1.9)
Additional DPCD handling tests. (Tests 700.1.1.1, 700.1.1.2)
测试组B
DP 1.2 Link Ext1测试链接配置更改，HBR2扩展。(Tests 400.3.1.12 to 400.3.1.15; 400.3.2.1 to 400.3.2.3)
Video stamp generation 视频图章生成(Test 400.3.3.1)
测试组C
A partial set of tests from DP 1.2 CTS Core not covered by Ext1.
(Tests 4.2.1.1, 4.2.1.2; 4.2.2.1 to 4.2.2.9; 4.3.2.4 to 4.3.2.6; 4.4.1.1 to 4.4.1.3; 4.4.2, 4.4.3)
测试组D
Lane Count Reduction Tests (Tests from “Reduced lane count link training Test Proposal”)
调试和测试控制器GUI：
Unigraf DPR-120的桌面用户界面称为“调试和测试控制器（DTC）GUI”， 用户可以使用它浏览所有链路状态信息，以及控制DPR-120执行各种测试功能。 它还具有一个AUX通道监视器，用于评估上游链路中的交握过程，以及执行链接兼容性测试。
DTC GUI允许用户评估上游DP Link Training 状态和信号源发送的流的详细信息。 用户可以监视和记录主串流属性（Main Stream Attributes , MSA）、视频状态和颜色分量CRC的更改，也可以更改DPR-120的EDID和DPCD数据。
上述所提到的所有功能都是测试信号源待测物时所必须进行的测试。
本演示文稿介绍了验证PC作为多流DisplayPort信号源的原理：
https://www.slideshare.net/juha_at_unigraf/testing-multistream-displayport-gpus-with-unigraf-dpr120
USB-C DP Alt模式：
Unigraf DPR-120为验证USB-C Source待测物性能的最佳工具，用户可以通过USB-C转DP电缆适配器连接到Unigraf DPR-120。 请联系我们以获取更多有关产品信息。
Unigraf DPR-120的产品特色：
符合DisplayPort 1.2标准的袖珍型信号分析仪
支持HBR2和MST的接收器和分支设备
通过DP 1.2 LL CTS Ext1测试平台认证
MST调试面板和AUX通道监视器 (选购)
调试和测试控制器GUI可以监视和预览任何MST串流
可编程的EDID和DPCD
Unigraf DPR-120的基本特性：
产品种类: • DisplayPort • USB-C
用例: • DP链路层兼容性
特性: • 4K
