Unigraf DPT-200是功能齐全且易于使用的DisplayPort信号源发生器，用来测试信号接受端产品，即测试DisplayPort接口的平板电脑、显示器和电视机的开发调试与生产线测试。Unigraf DPT-200与Unigraf DP Reference Source (标准信号源) CTS工具完全兼容。 DPT-200是用于HDCP一致性测试的硬件平台，它还可用作PHY CTS自动化测试时所需的AUX控制器。DPT-200支持监视DP接口的所有功能，例如链接(Link)、HDCP状态、待测物端的EDID和DPCD。也支持手动设置DPCD、链接参数、输出电平时序、分辨率与图片。 信号源控制面板GUI还包括高阶EDID编辑器，用于更改待测物的EDID信息，使您可以轻松执行普通DP信号源设备无法完成的任务。
重要参数
全功能型DisplayPort™ 标准信号源
Source Console GUI允许完全监控和控制DP接口
手动和自动链接调适(Link Training)
可手动设置的输出水平
读、写EDID和DPCD
真彩色(True Color)图片
音频信道测试
通过USB接口或是键盘进行控制
DisplayPort信号接受端测试仪Unigraf DPT-200
Unigraf DPT-200是功能齐全且易于使用的DisplayPort信号源发生器，用来测试信号接受端产品，即测试DisplayPort接口的平板电脑、显示器和电视机的开发调试与生产线测试。
Unigraf DPT-200与Unigraf DP Reference Source (标准信号源) CTS工具完全兼容。 DPT-200是用于HDCP一致性测试的硬件平台，它还可用作PHY CTS自动化测试时所需的AUX控制器。
Unigraf DPT-200允许您监视DP接口的所有功能，例如链接(Link)、HDCP状态、待测物端的EDID和DPCD。您也可以手动设置DPCD、链接参数、输出电平时序、分辨率与图片。 信号源控制面板GUI还包括高阶EDID编辑器，用于更改待测物的EDID信息，使您可以轻松执行普通DP信号源设备无法完成的任务。
除了信号源控制面板GUI之外，您还可以使用内置的生产测试命令集将DPT-200整合至自动化生产系统。Unigraf DPT-200是一款优秀的DP信号发生器。
Unigraf DPT-200图形化操作界面（GUI）软件：
Unigraf DPT-200可与两款图形化操作界面（GUI）软件兼容。 DP Reference Source CTS GUI是用于兼容性测试的用户界面，DP Source Console GUI则是用于开发测试和监视链接调适(Link Training)状态的。
这两种工具都使工程师只需单击几个位置即可访问所需的所有信息，大大提高了工程师的测试与调试效率。
作为开发和调试工具，DPT-200通过其USB连接到PC，并通过GUI应用程序进行操作。 此应用程序支持以下功能：
进行手动和自动链接调适(Link Training)
输出PHY模式信号(PHY Pattern)，例如PRBS7、D10.2…..等等
搭配内置的图片，输出不同的分辨率
设置输出摆幅(Swing)和预加重电平(Pre-emphasis Levels)
读取和写入EDID和DPCD位置
显示链接调适和DP链接的状态
启动/停止HDCP身份验证
显示HDCP身份验证结果和状态
音频通道测试
Unigraf DPT-200支持兼容性测试：
Unigraf DPT-200是个体积小巧的标准信号源设备，用于对DUT DP Sink待测物进行HDCP测试，并已由DCP LLC认证为HDCP CTS的授权测试设备。
DP Reference Source CTS SW GUI允许使用者设定测试参数，以进行待测物功能测试并监控测试执行的过程，并获得容易阅读的测试报告以及有关测试结果的所有详细信息。
Unigraf DPT-200支持用于PHY测试的AUX Controller：
Unigraf DPR-200的第二个功能是作为DP AUX Controller，并搭配符合要求的PHY测试设备自动运行DP PHY测试。
Unigraf DPR-200与Keysight兼容。请联系我们获得适用的版本。
Unigraf DPT-200支持测试自动化：
生产测试命令集（Production Test Command）提供了一种从用户开发程序对DPR-200进行控制的方法。此功能允许用户在软件的自动验证测试或长期(Quality Assurance reliability)质量保证可靠性测试中，可将Unigraf DPR-200当作一台信号源使用。

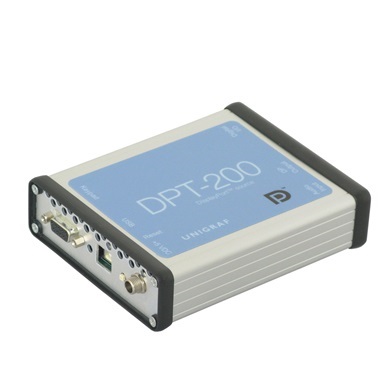

Unigraf DPT-200体积小巧：
Unigraf DPT-200的体积小巧，只有10.5×13×3.5厘米，因此非常适合实验室测试站或作为生产线测试仪器，其唯一需要的连线是DisplayPort™输入以及通过USB与PC连接。
Unigraf DPT-200的产品特色：
全功能型DisplayPort™ 标准信号源
Source Console GUI允许完全监控和控制DP接口
手动和自动链接调适(Link Training)
可手动设置的输出水平
读、写EDID和DPCD
真彩色(True Color)图片
音频信道测试
通过USB接口或是键盘进行控制
Unigraf DPT-200的基本特性：
产品种类: • DisplayPort
用例: • DP HDCP 1.3兼容性测试 • PHY(物理层)兼容性测试 • 研发调适
应用范围：• 芯片验证 • 软件调试和验证 • 解决互操作性问题 • 监视通讯过程和时间戳记
