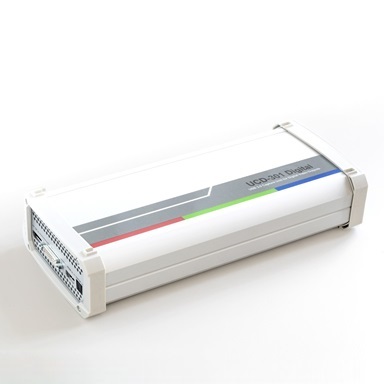

HDMI & DisplayPort 4K信号分析仪UCD-301

Unigraf UCD-301是一款支持UHD / 4K的信号分析仪，用于测试DisplayPort™和HDMI信号源(source)待测物。Unigraf UCD-301支持最高HBR2频宽，可以测试HDMI 2.0和DP 1.4的所有功能。 Unigraf UCD-301是经过DCP认可的HDCP 2.3兼容性测试的测试工具，可用于测试DisplayPort信号源(source)待测物。

重要参数

符合 UHD / 4K 标准的测试设备
符合 HDMI 2.0 和 DP 1.4 标准的设备，最高支持 HBR2 比特率
DCP 认证的 HDCP 2.3 CTS 测试工具
测试连接器引脚焊接与组装质量
支持 HDCP 1.3 和 HDCP 2.3
USB 3.0 连接
用于调试的 UCD Console 图形用户界面（GUI）
高级 API，便于轻松集成

产品详情

HDMI & DisplayPort 4K信号分析仪UCD-301

Unigraf UCD-301是一款支持UHD / 4K的信号分析仪，用于测试DisplayPort™和HDMI信号源(source)待测物。Unigraf UCD-301支持最高HBR2频宽，可以测试HDMI 2.0和DP 1.4的所有功能。Unigraf UCD-301是经过DCP认可的HDCP 2.3兼容性测试的测试工具，可用于测试DisplayPort信号源(source)待测物。

值得信赖的兼容性测试设备：

Unigraf UCD-301是DCP 认可的HDCP 2.3兼容性测试的测试工具，可用于测试DisplayPort 信号源 (source) 待测物。 HDCP 2.3兼容性测试功能属于UCD Console GUI的选购功能，用户可通过单独购买并在Unigraf UCD-301测试工具上进行授权使用。

Unigraf UCD-301支持测试自动化：

用户可以使用C ++代码直接从命令行运行自动化测试。Unigraf还为用户提供了一个脚本库，内部包含详细测试的示例。脚本可通过Unigraf的测试系统界面（TSI）运行，TSI是一种测试软件API，它使系统集成商可以快速可靠地确保其测试设备的功能。这些脚本可自动执行UCD-301中的所有测试，包括HDCP 2.3的兼容性测试。

Unigraf UCD-301支持电气测试：

使用Unigraf UCD-301 可以验证HDMI和DisplayPort接口中每个信号的连续性，TSI自动化测试范例可以进行程序设置和目标范围限制。 TSI将以“通过/失败”显示测试结果，并且纪录实际测量值。

Unigraf UCD-301支持UCD Console（用户界面控制台）软件：

Unigraf UCD Console GUI是UCD系列产品的专用软件，用户可通过GUI操作UCD-301的所有测试功能，且可通用于Windows、macOS和Linux系统。此软件为用户提供了灵活的使用方式，可在不同的角色(Role)状态与功能面板之间自由切换。 UCD Console 具有预览(Preview) 视窗，用于确认采集的视频和音频，同时还有监视UCD-301中的链接参数面板、内建图形产生器、EDID编辑器与HDCP控制功能。

Unigraf UCD-301支持UCD控制台专业版 (UCD Console Pro)：

您可以使用UCD Console Pro功能将调试提升到更高的水平。 Pro功能是单独提供的选购软件。可用于测试接收器或信号源(source)设备。请参考下表以比较UCD Console和UCD Console Pro的功能差异。

注意：HDCP 2.3测试功能属于UCD Console Pro的选购功能。

注意：Console Pro 包含 TSI Advanced Test Set (高级测试集)。

用于测试源设备：

角色	功能	UCD Console	UCD Console Pro用于测试源设备
测试 HDMI 源(HDMI RX)	视频预览和保存	✓	✓
	音频监听与保存	✓	✓
	上下链路状态信息	✓	✓
	EDID 编辑器		✓
	HDCP 状态监控与控制		✓
	InfoFrames		✓
	用于测试源DUT的测试集 (CRC, Link)		✓
测试DisplayPort源 (DPRX)	视频预览与保存	✓	✓
	音频监听与保存	✓	✓
	上行链路状态信息	✓	✓
	上行链路的视频模式与控制		✓
	EDID 编辑器		✓
	DPCD 编辑器		✓
	HDCP 状态监控与控制		✓
	用于测试源DUT的测试集 (CRC, Link)		✓
	事件日志, DP AUX 分析		✓

用于测试接收设备：

角色	功能	UCD Console	UCD Console Pro 用于测试接收设备
测试HDMI接收端(HDMI TX)	视频图案发生器	✓	✓
	音频发生器	✓	✓
	下行链路状态信息	✓	✓
	下行链路控制		✓
	EDID 编辑器		✓
	HDCP 状态监控与控制		✓
测试 DisplayPort 接收端(DPTX)	视频图案发生器	✓	✓
	音频发生器	✓	✓
	下行链路状态信息	✓	✓
	下行链路控制		✓
	EDID 编辑器		✓
	HDCP 状态监控与控制		✓
	用于测试接收端设备的测试集 (link)
	事件日志, DP AUX 分析		✓

TSI SDK 高级测试集：

UCD-301 测试工具随附 Unigraf 的基础 SDK（系统开发工具包）。Unigraf 的 SDK 称为 TSI（测试系统接口）。TSI.exe 是一个高级软件 API（应用程序编程接口），用于在 IDE（集成开发环境）中创建自动化测试。
TSI SDK 高级测试集为用户提供例如 EDID 和 DPCD 编辑器，以及内置的源 DUT 测试（ARC、CEC、CRC）。TSI SDK 高级测试集可以通过软件附加组件直接启用到任何 UCD-301 上。请参考下表比较 TSI Basic 和 TSI Advanced 测试集。
注意：HDCP 2.3 支持是 TSI SDK 高级测试集的软件附加组件。
注意：电气测试集作为软件附加组件适用于 TSI Advanced。

角色	功能	TSI Basic (基本版)	TSI Advanced (升级版)
测试 HDMI 源 (HDMI RX)	视频预览与保存	✓	✓
	音频监听与保存	✓	✓
	上行链路状态信息	✓	✓
	EDID 编辑器		✓
	HDCP 状态监控与控制		✓
	InfoFrames		✓
	用于测试源DUT的测试集 (CRC, Link)		✓
测试 DisplayPort 源 (DPRX)	视频预览与保存	✓	✓
	音频监听与保存	✓	✓
	上行链路状态信息	✓	✓
	上行链路的视频模式与控制		✓
	EDID 编辑器		✓
	DPCD 编辑器		✓
	HDCP 状态监控与控制		✓
	用于测试源DUT的测试集 (CRC, Link)		✓
测试 HDMI 接收端 (HDMI TX)	视频图案发生器	✓	✓
测试 DP 接收端 (DPTX)	视频图案发生器	✓	✓
	下行链路状态信息	✓	✓

Unigraf UCD-301的产品特色：

• 符合 UHD / 4K 标准的测试设备
• 符合 HDMI 2.0 和 DP 1.4 标准的设备，最高支持 HBR2 比特率
• DCP 认证的 HDCP 2.3 CTS 测试工具
• 测试连接器引脚焊接与组装质量
• 支持 HDCP 1.3 和 HDCP 2.3
• USB 3.0 连接
• 用于调试的 UCD Console 图形用户界面（GUI）
• 高级 API，便于轻松集成

Unigraf UCD-301的可选扩展功能及CTS兼容性测试套件：

研发调试
- UCD Console Pro（用于测试 DP 源 DUT）
- UCD Console Pro（用于测试 HDMI 源 DUT）
- HDCP 2.3 支持

HDCP 2.3 兼容性测试
- HDCP 2.3 CTS（用于测试 DP 上的源 DUT）（Sets 1A + 1B）

测试自动化
- TSI SDK 高级测试集
- TSI SDK 高级测试集（支持 HDCP 2.3）
- TSI 电气测试集

Unigraf UCD-301规格：

输入 DP 1.4a（最高 4096×2160p60）
HDMI 2.0（最高 4096×2160p60)
  S/PDIF 音频（最高 192 kHz）
内容保护   HDCP 1.3 / 1.4
HDCP 2.3
电气测试   验证所有 HDMI 和 DP 接口信号的信号电平。
计算机接口   USB 3.0
操作系统 Windows 10、8、7 和 XP
软件 UCD Console 图形用户界面（GUI）
TSI API，含现成测试用例
电源输入 +12 Vdc（含 AC/DC 转换器）
模块尺寸 281×128×62 mm
重量 900 g（不含 AC/DC 转换器）
