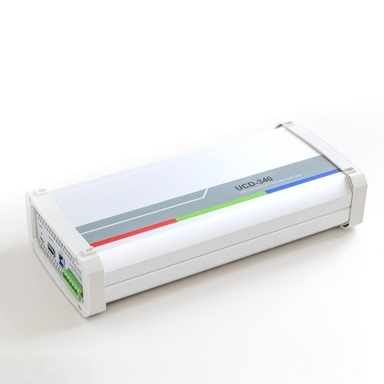

Unigraf UCD-340是一款USB Type-C DP Alt Mode 4K信号分析仪和发生器设备。您可以测试分辨率高达4K @ 60Hz的视频接收器（sink)和信号源(source)。 UCD-340具有强大的测试功能，能测试USB Type-C接口的视频、音频、电源传输功能以及测试USB Type-C的连接器引脚是否正确焊接。 UCD-340是经过DCP LLC认可的HDCP 2.3 CTS测试工具，用于在USB Type-C DP Alt模式发送器和接收器设备上进行HDCP 2.3 CTS测试。
重要参数
4K @ 60 Hz视频分析仪和发生器
测试USB Type-C DP Alt模式的视频和音频
测试USB Type-C的供电模式Power Delivery
DCP认证的HDCP 2.3 CTS测试工具
使用软件控制的电缆翻转功能来测试USB Type-C引脚的焊接是否正确
支持HDCP 1.3和HDCP 2.3
所有测试均可自动化
USB资料传输(Pass-Thru)信号测试
4K USB Type-C DP Alt Mode信号发生器和分析仪UCD-340
Unigraf UCD-340是一款4K USB Type-C DP Alt Mode信号分析仪和发生器设备。您可以测试分辨率高达4K @ 60Hz的视频接收器（sink)和信号源(source)。 UCD-340具有强大的测试功能，能测试USB-C接口的视频、音频、电源传输功能以及测试USB-C 的连接器引脚是否正确焊接。Unigraf UCD-340是经过DCP LLC认可的HDCP 2.3 CTS测试工具，用于在USB-C DP Alt模式发送器和接收器设备上进行HDCP 2.3 CTS测试。
Unigraf UCD-340内有现成的测试脚本，这些测试可通过易于操作的UCD Console进行设置和运行。所有视频、音频和电源测试都可以自动进行测试，适用于研发调试和生产线测试。
可信赖的兼容性测试工具：
VESA 要求将 HDCP 测试作为 DisplayPort 认证测试要求的一部分。如果 DisplayPort 接收端或发送端支持 HDCP（如产品 CDF 中所报告），则必须将其作为获得 DisplayPort 标志的认证要求的一部分进行测试。（来源：VESA）
Unigraf UCD-340 是一款获得 DCP LLC 批准的测试工具，用于对 USB Type-C DP Alt Mode 发送端和接收端进行 HDCP 2.3 合规性测试。通过软件附加功能，可以轻松地为 UCD-340 测试工具启用 HDCP 2.3 CTS 测试。该软件附加功能可单独购买，用于测试发送端或接收端设备。
Unigraf UCD-340支持测试自动化：
Unigraf UCD-340软件既支持实验室中的手动调试，也支持研发或生产阶段中的自动化测试。UCD-340拥有用于测试自动化的TSI脚本和软件API。脚本通过Unigraf的测试系统界面（Test System Interface）里的测试软件API命令集运行，它可使系统集成商快速可靠地确信测试设备的功能。 TSI使基本的视频和音频测试实现了自动化，以完成用于研发设计验证或生产线中的一系列“兼容性测试”。
Unigraf UCD-340支持电气测试：
USB-C 智能手机上最常见的制造缺陷之一是连接器引脚焊接不良。USB-C 连接器能够提供和接收高达 100W 的功率。出于安全目的，必须测试 USB-C 连接器引脚是否已正确焊接到电路板上。焊接不良的 USB-C 连接器可能导致线缆或设备过热。已知这会导致线缆熔化或设备严重过热，从而造成永久性损坏。
Unigraf UCD-340 提供了一种独特的解决方案，用于测试 USB-C 连接器引脚的连通性。内置电气测试可对每个连接器引脚进行测试。此外，借助基于软件的线缆翻转(Cable Flip)功能，电气测试只需插入一次线缆即可测试 USB-C 连接器。在生产中，这节省了宝贵的时间，因为无需以两种方向插入线缆。电气测试功能提供现成的测试，用于测试 Vconn 和 Vbus 电压电平。所有电气测试均可自动化，用于生产线测试。
Unigraf UCD-340支持UCD Console（用户界面控制台）软件：
Unigraf UCD Console(GUI) 是UCD-340的用户界面。 UCD Console 具有例如接收视频和音频的预览窗口、USB-C DP Alt Mode 和 USB-C 供电功能的监控与控制、AUX 分析仪和事件记录器等功能。UCD Console 还提供 HDCP 加密的状态和控制。UCD Console 随附现成的测试集（例如 CRC 和链路测试），用于测试接收端和源端。

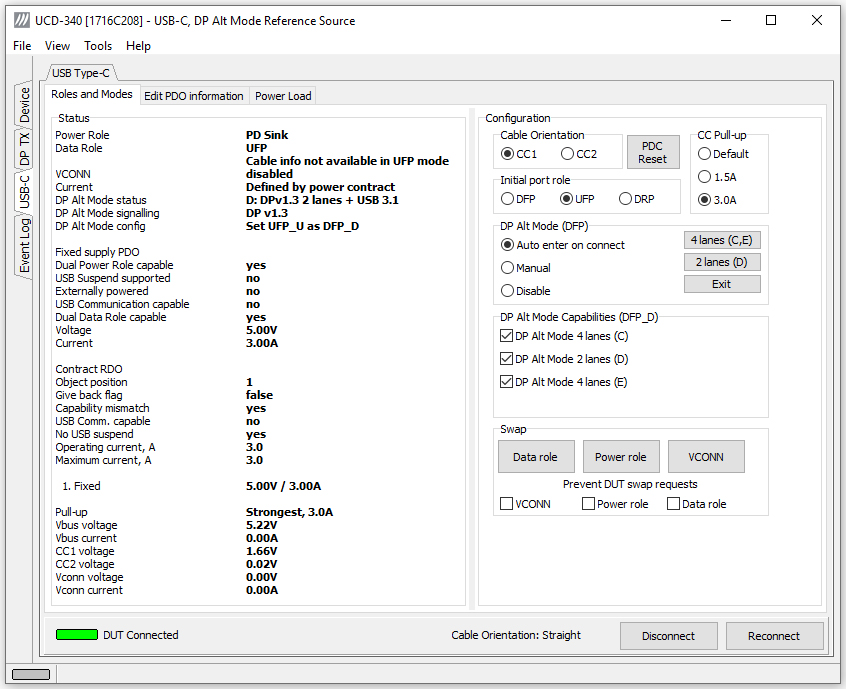

下图是UCD Console 中的 USB-C DP Alt Mode 状态和控制窗口：
Unigraf UCD-340支持便携：

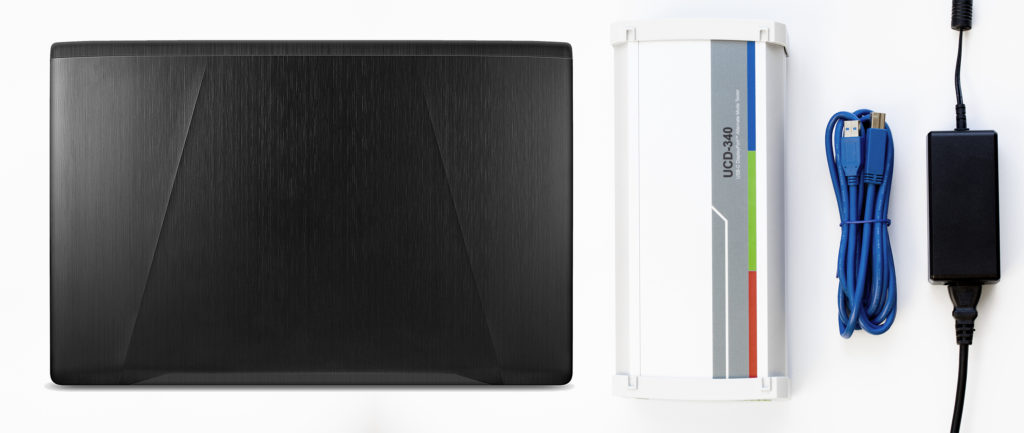

Unigraf UCD-340是一款便携式测试设备。它的尺寸仅为281×128×62 mm，重量不到1 kg，您可使用Unigraf UCD-340 通过PC进行控制与测试。
UCD控制台专业版 (UCD Console Pro)：
Unigraf UCD-340 默认随附 UCD Console。您可以通过 UCD Console Pro 功能将调试提升到更高水平。Pro 功能是单独提供的软件附加功能，用于测试接收端或源端设备。请参阅下表，比较 UCD Console 和 UCD Console Pro 的功能。
注：HDCP 2.3 支持作为 UCD Console Pro 的附加功能提供。
注：Console Pro 还包括 TSI 高级测试集。
| 功能类别 | 特征 | UCD控制台 | 用于Type-C DP接收器的UCD控制台Pro | 用于Type-C DP源的UCD控制台Pro |
| USB-C模式 | USB数据角色状态 | ✓ | ✓ | ✓ |
| USB数据角色控制 | ✓ | ✓ | ||
| USB-C电源角色状态 | ✓ | ✓ | ✓ | |
| USB-C电源角色控制 | ✓ | ✓ | ||
| 事件记录器 | ✓ | ✓ | ||
| 电力传输协议监控 | ✓ | ✓ | ||
| USB-C Vbus/CC/Vconn电压和电流监测 | ✓ | ✓ | ✓ | |
| 支持外部电源测试单元 | ✓ | ✓ | ✓ | |
| DP Alt模式 | USB-C DP Alt模式状态 | ✓ | ✓ | ✓ |
| USB-C DP Alt模式控制 | ✓ | ✓ | ||
| DP AUX分析仪 | ✓ | ✓ | ||
| EDID读写 | ✓ | ✓ | ||
| DCPD读写 | ✓ | ✓ | ||
| 事件日志 | ✓ | ✓ | ||
| DP Alt模式参考接收器 | DP链路状态信息 | ✓ | ✓ | ✓ |
| DP Alt模式捕获、预览和保存 | ✓ | ✓ | ✓ | |
| 源DUT的链路和CRC测试 | ✓ | |||
| DP Alt模式参考源 | DP链路状态信息 | ✓ | ✓ | ✓ |
| 控制下游链路 | ✓ | |||
| 具有固定模式和定时的视频模式生成器 | ✓ | ✓ | ||
| 具有自定义模式和定时的视频模式生成器 | ✓ | |||
| 音频生成器 | ✓ | ✓ | ✓ | |
| 监控SDP | ✓ | |||
| HDCP测试 | HDCP预览高达 | ✓ | ✓ | ✓ |
| HDCP状态监测和控制高达HDCP 1.3 | ✓ | ✓ | ||
| HDCP 1.3关键测试支持 | ✓ | ✓ |
Unigraf TSI SDK 测试开发套件：
Unigraf用于自动化测试的软件开发套件（SDK）被称为测试系统界面（Test System Interface）。
TSI是独立于硬件的高级软件API（软件应用程序接口）。在下表中，您可以比较基本和高级TSI API测试开发套件的功能差异。
注：TSI API 高级测试集包含在 UCD Console Pro 功能中。
| 功能类别 | 特征 | 基本TSI API | 高级TSI API |
| USB-C模式 | USB-C数据角色状态 | ✓ | ✓ |
| USB-C数据角色控制 | ✓ | ||
| USB-C电源角色状态 | ✓ | ✓ | |
| USB-C电源角色控制 | ✓ | ||
| USB-C Vbus/CC/Vconn电压/电流监测 | ✓ | ✓ | |
| 电力传输协议监控 | ✓ | ||
| 支持外部电源测试单元 | ✓ | ✓ | |
| DP Alt模式 | USB-C DP Alt模式状态 | ✓ | ✓ |
| USB-C DP Alt模式控制 | ✓ | ✓ | |
| DP链路状态信息 | ✓ | ✓ | |
| EDID读写 | ✓ | ||
| DPCD读写 | ✓ | ||
| 测试DP Alt模式参考源 | DP Alt模式捕获、预览和保存 | ✓ | ✓ |
| TSI视频测试（SW像素比较） | ✓ | ✓ | |
| TSI音频测试 | ✓ | ✓ | |
| 链路和CRC测试 | ✓ | ||
| 测试DP Alt模式参考接收器 | DP链路状态信息 | ✓ | |
| 下游链路的控制 | ✓ | ||
| 具有固定模式和定时的视频模式生成器 | ✓ | ✓ | |
| 具有自定义模式和定时的视频模式生成器 | ✓ | ||
| 监控SDP | ✓ | ||
| HDCP测试 | HDCP状态预览、监控和控制高达HDCP 1.3 | ✓ | ✓ |
| HDCP 1.3测试密钥支持 | ✓ |

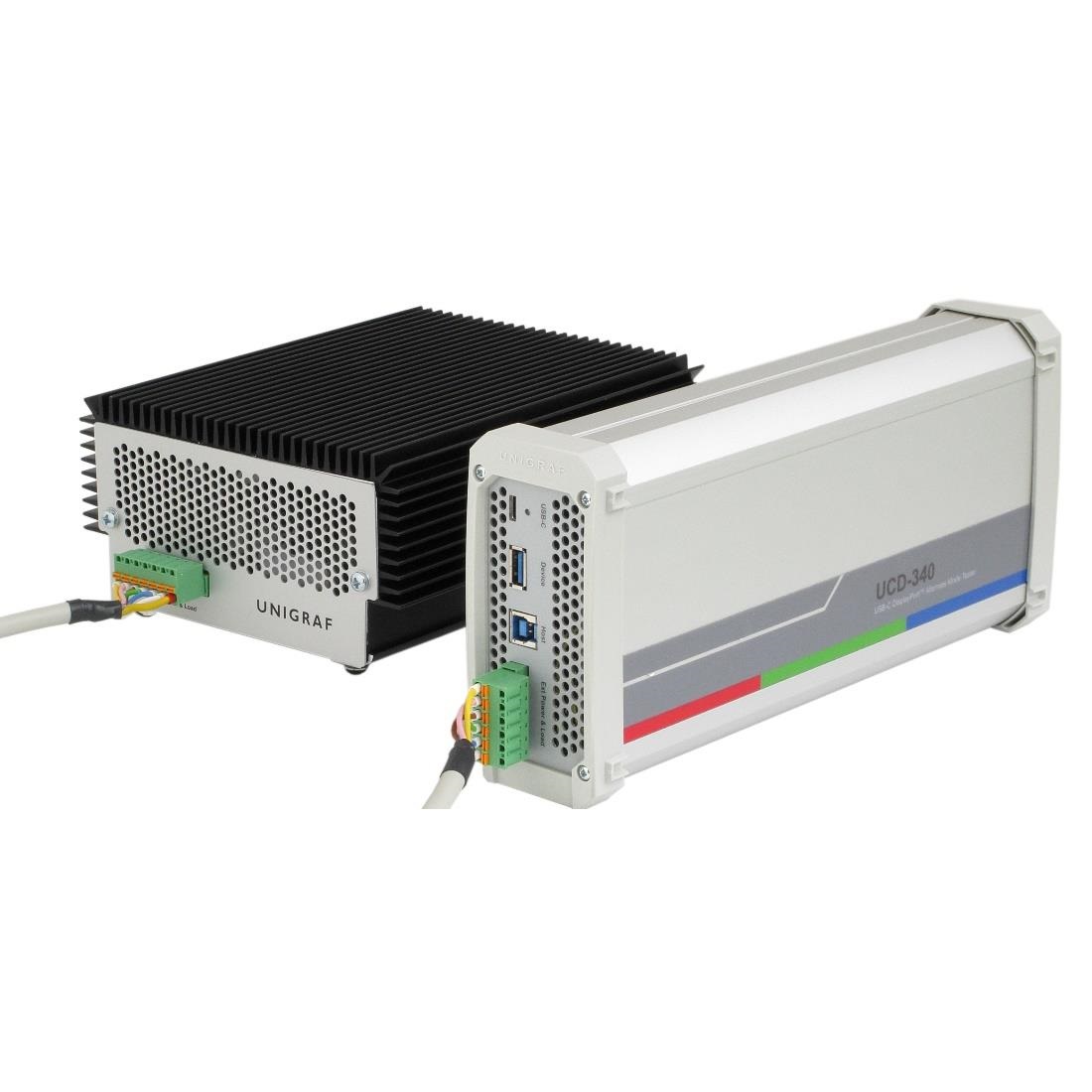

外部电源测试仪：
外部电源测试仪可测试高达 20V/5A 的 USB-C 供电。它是Unigraf UCD-340 的硬件配件。

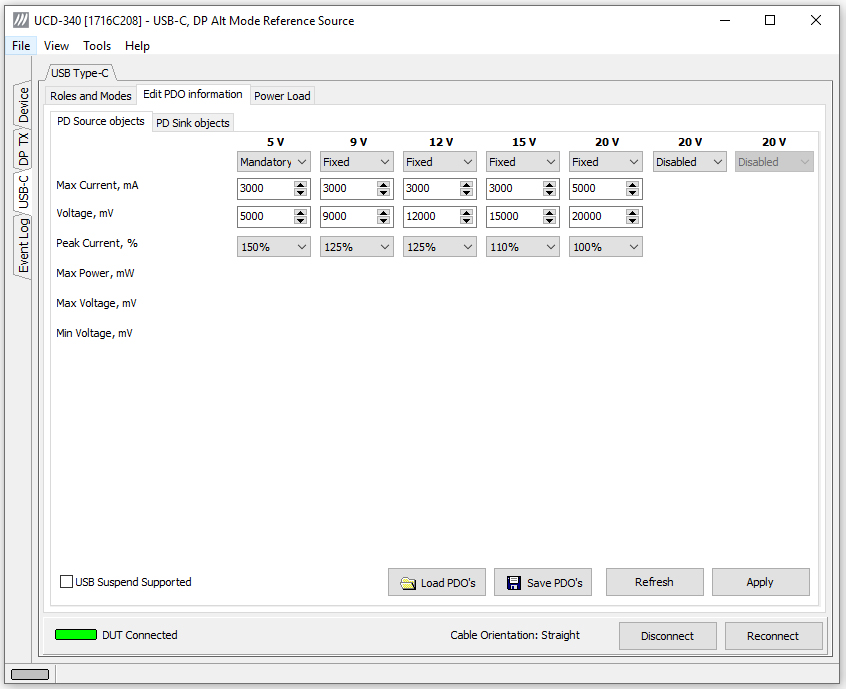

UCD Console GUI 中提供 USB-C 扩展供电测试控制。
Unigraf UCD-340的产品特色：
• 4K @ 60 Hz视频分析仪和发生器
• 测试USB-C DP Alt模式的视频和音频
• 测试USB-C的供电模式
• DCP认证的HDCP 2.3 CTS测试工具
• 使用软件控制的电缆翻转功能来测试USB-C引脚的焊接是否正确
• 支持HDCP 1.3和HDCP 2.3
• 所有测试均可自动化
• USB资料传输(Pass-Thru)信号测试
Unigraf UCD-340的可选扩展功能及CTS兼容性测试套件：
研发调试：
- USB Type-C® 外部电源测试单元
- 用于测试 USB-C 接收端 DUT 的 UCD Console Pro
- 用于测试 USB-C 源端 DUT 的 UCD Console Pro
- HDCP 2.3 支持
HDCP 2.3 CTS兼容性测试：
- HDCP 2.3 CTS 用于测试DP源DUT（Sets 1A + 1B）
- HDCP 2.3 CTS 用于测试DP接收器DUT（Sets 2C）
测试自动化
- TSI SDK 高级测试集
- 支持 HDCP 2.3 的 TSI SDK 高级测试集
Unigraf UCD-340规格：
测试连接 USB Type-C（双角色端口）
USB Type-A（设备）直通
USB Type-B（主机）直通
外部电源/受电端连接器
USB-C 上的 DP 分辨率最高 4096×2160p60
最高支持 HBR2 速率，最多 4 通道
色深最高 48 位
支持 HDCP 1.3 和 HDCP 2.3
USB-C 上的 USB USB 3.2 Gen1（5 Gbps）和 USB 2.0 直通
USB 供电 接收端和供电端 5 V，最高 3.0 A
配合外部电源测试单元（可选）最高支持 20 V / 5 A
电气测试 验证 USB Type-C
接口信号（VBUS、GROUND、CC1/2、SBU1/2）的功能。（可选）
计算机接口 USB 3.2 Gen 1
操作系统 Windows 10、8、7 和 XP
软件 UCD Console 图形用户界面（GUI）
TSI API，含现成测试用例
环境 工作温度：0 … +40°C
存储温度：-20 … +60°C
相对湿度：10 … 80%
电源输入 +12 Vdc（含 AC/DC 转换器）
模块尺寸 281×128×62 mm
保修 12 个月
Unigraf UCD-340的基本特性：
产品种类: • DisplayPort • USB Type-C
待测试设备: • 显示器 • 智能手机 • 笔记本电脑 • 平板电脑• 发射器• VR眼镜
用例: • DP HDCP 2.3 兼容性测试 • 测试自动化 • 生产测试 • 研发调试
特性: • 4K
