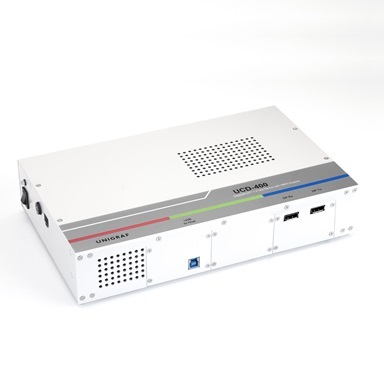

Unigraf UCD-400是一款具有HBR3功能的8K和4K信号发生器与分析仪设备。UCD-400在DisplayPort™接口验证高达8K @ 30 Hz（开启DSC功能时为8K @ 60 Hz）和4K @ 120 Hz解析度的视频传输。
重要参数
VESA 认证 DP 1.4a 链路层 CTS 测试工具
DCP 批准的 HDCP 2.3 CTS 工具
8K 和 4K 参考接收端、源端和分支设备
支持 8K@30Hz 和 4K@120Hz
单台设备具备 DP 1.4a / HBR3 输入和输出
通过随附转换线缆支持 USB-C 输入和输出
MST 支持（4 条流）
PanelReplay 和 ALPM（8b/10b）
eDP 支持（PSR1/2、ALPM、8b/10b）
支持 DSC、FEC 和 LTTPR
支持 HDCP 1.3 和 2.3
DisplayPort 1.4 – HBR3 8K 信号发生器和分析仪UCD-400
Unigraf UCD-400是一款具有HBR3功能的8K和4K信号发生器与分析仪设备。使用Unigraf UCD-400，您可以验证高达 8K@30 Hz（使用 DSC 时可达 8K@60 Hz）和 4K@120 Hz 视频模式的 DisplayPort™ 接口。该设备支持 FEC、DSC 和 LTTPR。UCD-400 已被批准为官方 DP 1.4a 链路层合规性测试工具，包括 DSC 和 HDCP 2.3 CTS 测试。
可信赖的兼容性测试工具：
Unigraf UCD-400 是一款 VESA 认证的 DP 1.4a 链路层兼容性测试工具，适用于接收端、源端和分支设备。
Unigraf UCD-400 同时也是 DCP LLC 批准的测试工具，用于在 DisplayPort 接口上对发送端、接收端和中继器进行 HDCP 2.3 兼容性测试。
VESA 要求将链路层和 HDCP 测试作为 DisplayPort 认证测试要求的一部分。如果 DisplayPort 接收端或发送端支持 HDCP（如产品 CDF 中所报告），则必须将其作为获得 DisplayPort 标志的认证要求的一部分进行测试。
Unigraf UCD-400支持测试自动化：
Unigraf UCD-400 支持测试自动化，可用于研发调试或验证、兼容性测试，或生产环境中的功能测试。
Unigraf UCD-400 软件包包含一个带有脚本和编程 API 的 SDK。Unigraf 的测试系统接口（TSI）使系统集成商能够快速可靠地实现测试功能。TSI 非常灵活，既可用于各种视频和音频测试，也可用于自动化整套兼容性测试。
Unigraf UCD-400支持UCD Console（用户界面控制台）软件：
UCD Console GUI是UCD系列产品的专用软件，可在Windows、macOS和Linux系统中使用。此软件易于操作，用户可在不同的角色(Role)状态与功能面板之间自由切换， 并通过它来操作UCD-400的所有测试功能。
UCD Console 可用功能包括捕获视频和音频的预览窗口、视频和音频图案发生器、用于 AUX 和元数据内容的数据记录器、链路和 DPCD 寄存器监控与控制对话框、EDID 编辑器、HDCP 状态和控制功能等。
UCD Console 随附现成的测试集（例如内容校验和测试和链路训练测试），用于测试 DisplayPort 接收端和源端。
LTTPR（链路训练可调 PHY 中继器）：
LTTPR 是一项有助于维持 DisplayPort 源端与接收端之间信号完整性的功能，它让每个中继器通过链路训练来优化信号路径。Unigraf UCD-400 能够作为 DisplayPort 源端，控制下游信号路径中的 LTTPR。LTTPR 测试是 UCD-400 的软件附加功能。
Unigraf UCD-400的默认测试：
Unigraf UCD-400 设备随附 UCD Console 以及用于 DisplayPort 接收端和源端的测试系统接口（TSI）软件开发套件（SDK）。请参阅下表，了解 UCD Console 和 TSI SDK 提供的默认测试。注：UCD-400 设备还随附 HDCP 2.3 支持
用于测试源端 DUT
| 功能组 | 功能 |
| 视频 | 预览、捕获、快照预览 |
| 状态 | |
| 音频 | 监控、捕获和图形预览 |
| 状态 | |
| 链路 | 链路状态、链路配置 |
| 流状态（视频、音频） | |
| HPD 状态、HPD 置位/取消置位、HPD 长脉冲、HPD 短脉冲 | |
| MST 功能（最多 4 条流） | |
| FEC功能 | |
| EDID | 读/写、保存/加载 |
| EDID编辑器 | |
| DPCD | 读/写、保存/加载 |
| DPCD解码器 | |
| HDCP | HDCP 1.3 和 2.3 支持 |
| 认证状态、加密状态 | |
| 事件日志 | DP AUX 分析仪 |
| 源端 DUT测试 | 执行用于源端 DUT 测试的 TSI 测试 |
用于测试接收端 DUT
| 功能组 | 功能 |
| 图案发生器 | 固定和自定义视频时序 |
| 固定和自定义视频图案 | |
| 音频发生器 | 播放音频文件 |
| 链路 | 链路状态 |
| HPD 状态：（已置位/已取消置位） | |
| 链路配置：（通道数、链路速率、成帧模式、时钟模式） | |
| MST 功能（最多 4 条流） | |
| FEC功能 | |
| EDID | 读/写、保存/加载、EDID 编辑器 |
| DPCD | 读/写、保存/加载、DPCD 解码器 |
| HDCP | HDCP 1.3 和 2.3 控制与状态支持 |
| 事件日志 | DP AUX 分析仪 |
| 接收端 DUT 测试 | 执行用于接收端 DUT 测试的 TSI 测试 |
显示流压缩（DSC）：
DSC 功能作为 UCD-400 的软件附加功能提供。DSC 功能包括用于编码和解码 DSC 内容的工具，可在 DP 链路合规性测试工具中实现 DSC CTS 及相关测试。DSC 解码器允许用户在 UCD Console 中预览 DSC 图像。DSC 编码器允许用户将图像位图转换为 DSC 编码的自定义图案，以便通过 UCD Console 中的内置图案发生器进行传输。
Unigraf UCD-400的产品特色：
• VESA 认证 DP 1.4a 链路层 CTS 测试工具
• DCP 批准的 HDCP 2.3 CTS 工具
• 8K 和 4K 参考接收端、源端和分支设备
• 支持 8K@30Hz 和 4K@120Hz
• 单台设备具备 DP 1.4a / HBR3 输入和输出
• 通过随附转换线缆支持 USB-C 输入和输出
• MST 支持（4 条流）
• PanelReplay 和 ALPM（8b/10b）
• eDP 支持（PSR1/2、ALPM、8b/10b）
• 支持 DSC、FEC 和 LTTPR
• 支持 HDCP 1.3 和 2.3
Unigraf UCD-400的可选扩展功能及CTS兼容性认证套件：
DP HDCP 2.3 CTS兼容性测试：
- DP HDCP 2.3 CTS 用于测试源DUT
- DP HDCP 2.3 CTS 用于测试接收端DUT
- DP HDCP 2.3 CTS 用于测试源，接收器和转发器DUT
DP 1.4a链路层CTS兼容性测试：
- DP 1.4a 链路层CTS 用于接收端DUT，DP 1.4a链路层符合性测试，包括音频和FEC CTS
- DP 1.4a 链路层CTS 用于测试源DUT，DP 1.4a链路层符合性测试，包括音频和FEC CTS
- DP 1.4 DSC CTS 用于测试Source DUT，显示流压缩DSC一致性测试
- DP 1.4 DSC CTS 用于测试Sink DUT，显示流压缩DSC一致性测试
- DP 1.4 DSC CTS 用于测试 Source 和 Sink DUT，显示流压缩DSC一致性测试
DisplayID / EDID CTS兼容性测试：
- DisplayID / EDID CTS 用于测试源 DUT(8b/10b)
- DisplayID / EDID CTS 用于测试接收端DUT(8b/10b)
AdaptiveSync CTS兼容性测试：
- AdaptiveSync CTS 用于测试源DUT(8b/10b)
- AdaptiveSync CTS 用于测试接收端DUT(8b/10b)
链路分析器Link Analyzer：
- DP 链路分析仪-用于测试源DUT
DSC研发调适：
- DP 上的 DSC显示流压缩解码器
- DP 上的 DSC显示流压缩编码器
HDR10+ CTS兼容性测试：
- HDR 10+ CTS 测试分配设备DP源DUT
- HDR 10+ CTS 用于测试显示设备和SSTM DP接收器DUT
面板回放Panel Replay和eDP：
- DP 2.1面板重放，支持ALPM，支持测试源和接收端DUT （8b/10b）
- 支持eDP，包括ALPM， PSR支持测试源和接收端DUT （8b/10b）
Unigraf UCD-400规格：
输入 DP 1.4a（8K@30 Hz / 4K@120 Hz）
输出 DP 1.4a（8K@30 Hz / 4K@120 Hz）
内容保护 HDCP 2.4、HDCP 1.3
DSC 能力 DSC 接收端，支持离线解压
DSC 源端，使用预压缩内容
支持 DSC 1.2a
支持 RGB / YCbCr，每分量最高 12 位
24 个切片，最大宽度 7680 像素，最高支持 8K@60 Hz
附加特性 MST
FEC、LTTPR
DP 1.4a LL CTS
HDCP 2.3 CTS
计算机接口 USB 3.0
操作系统 Windows 10、8 和 7
软件 UCD Console 图形用户界面（GUI）
TSI API，含接口专用测试集
电源输入 +12 Vdc（含 AC/DC 转换器）
模块尺寸 272 × 170 × 60 mm
重量 1.2 kg
Unigraf UCD-400的基本特性：
产品种类: • DisplayPort
待测试设备: • 发送器 • 图形芯片组 • 显示器 • 智能手机 • 电视 • 笔记本电脑
用例: • DisplayID / EDID CTS 测试 • DP HDCP 2.3 兼容性测试 • DP链路层兼容性 • 测试自动化 • 研发调适
特性: • DisplayiD/EDID • 4K • 8K • DSC • LTTPR
