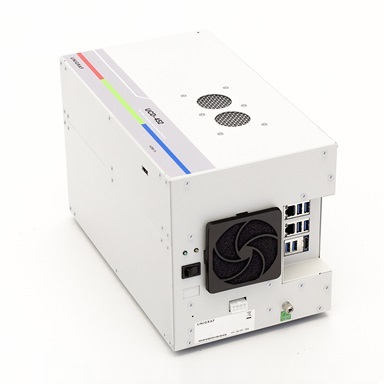

Unigraf UCD-452 (P/N: 066615)是一款用于测试杜比视界Dolby Vision与HDMI 2.1接收器设备的视频信号发生器,支持高达10K的信号模式。
重要参数
支持测试HDMI 2.1(FRL/TMDS)
支持8K 杜比视界Dolby Vision™ 内容测试
支持内存扩展至32GB
支持内嵌Windows系统电脑
支持可变刷新率(VRR)
支持自动低延迟模式 (ALLM)
支持前向纠错(FEC)
支持HDCP 1.4 & HDCP 2.2/2.3
支持DSC
支持eARC
HDMI 2.1杜比视界测试工具 10K信号发生器UCD-452
Unigraf UCD-452 (P/N: 066615)是一款用于测试杜比视界Dolby Vision与HDMI 2.1接收器设备的视频信号发生器,支持高达10K的信号模式。
支持FRL(固定速率链接)/TMDS(最小传输差分信号)
支持的分辨率有:4K@120Hz, 8K@60Hz, 10K@30Hz, 10K@60Hz (启用DSC)
支持FEC(前向纠错), DSC(显示流压缩) and eARC(增强型音频回传信道)
支持 HDCP 1.4 及 HDCP 2.2/2.3
增强游戏功能: VRR(可变刷新率) 及ALLM(自动低延迟模式)
Unigraf UCD-452支持HDR测试:
内存扩展到32GB,支持播放8K Dolby Vision™内容
支持任何视频格式,音频格式,帧速率,视频时序以及infoframes
输出视频格式没有限制
对视频格式的输出没有限制。
请注意,对于色深 4K@144 的未压缩视频,只能使用 2GB 的视频内存,这允许播放 40 帧的序列。
Unigraf UCD-452支持Dolby Vision™ 和Dolby audio 8K信号发生器:
Unigraf UCD-452测试工具是一款8K信号发生器,用于测试杜比视界 和杜比音频。其内存扩展至32gB,支持8K 杜比视界(Dolby Vision™)内容。Unigraf UCD-452是杜比公司指定的显示器测试工具。它可安装杜比公司的软件包,可以验证杜比视界内容是否符合相关标准,为您的产品获得杜比视界证书保驾护航。
Unigraf UCD-452支持增强游戏功能:
Unigraf UCD-452 该测试可用于检测接收器设备的增强游戏功能,包括验证是否支持可变刷新率(VRR)和自动低延迟模式(ALLM)。Unigraf UCD-452具有VRR和ALLM的现成场景,可测试频率范围从40 Hz 到120 Hz。基于这些增强游戏型测试功能,UCD-452对于显示器制造商是一款非常重要的验证工具。
HDMI.org VRR:
HDMI.org ALLM:
Unigraf UCD Console软件和内嵌电脑:

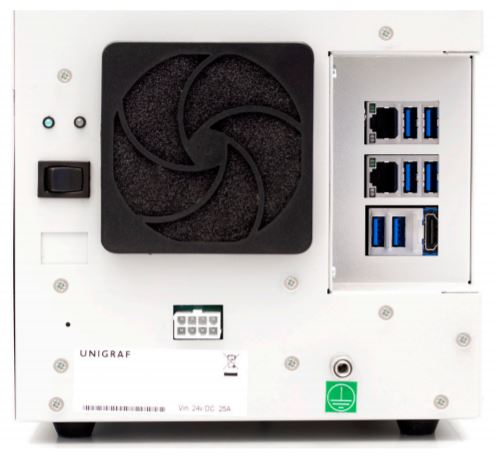

UCD-452设备里含有内嵌Windows系统电脑,包括内存大小为32GB以及500GB固态硬盘(SSD)存储。杜比视界内容可以存储在固态硬盘中。用户可以自行选择连接到UCD-452测试设备上的显示器、键盘和鼠标来操作内嵌电脑中的UCD Console软件,进行测试。
用户通过UCD Console监控所有 HDMI 2.1接口的重要功能,操作非常方便。内置信号模式发生器支持测试接收器设备中高达10K@30Hz未经压缩视频。该软件GUI可以控制并显示FRL状态,FRL配置以及四巷道的链路状态。测试工具的播放功能已经集成到UCD Console中,以此来播放杜比视界场景。UCD播放功能能够结合信息帧,视频帧和音频数据包,这些都以单独的文件存在,可以灵活的对所需场景进行自定义设置。
Unigraf UCD-452支持显示流压缩(DSC):
DSC功能是Unigraf UCD-452的软件附加功能。DSC解码器能够将图像位图转变为DSC解码自定义的模式,通过UCD console上的内置信号模式翻上去进行传送。
Unigraf UCD-452的产品特色:
支持测试HDMI 2.1(FRL/TMDS)
支持8K 杜比视界Dolby Vision™ 内容测试
支持内存扩展至32GB
支持内嵌Windows系统电脑
支持可变刷新率(VRR)
支持自动低延迟模式 (ALLM)
支持前向纠错(FEC)
支持HDCP 1.4 & HDCP 2.2/2.3
支持DSC
支持eARC
Unigraf UCD-452的基本特性:
产品种类: • HDMI
待测试设备: • 显示器 • 游戏机 • 电视
用例: • 杜比视觉 (Dolby Vision)
特性: • 10K
