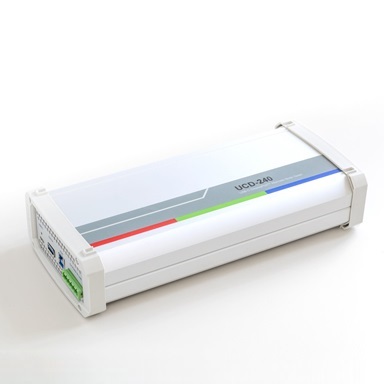

UCD-240 是一款高性价比、灵活的自动化测试工具，适用于在生产过程中测试 USB Type-C 产品。UCD-240 是一款功能齐全的自动化测试工具，支持 DP Alt Mode、4K@60Hz 和 NI TestStand。UCD-240 易于操作，其测试范围包括 USB-C 接口的所有基本功能。 UCD-340 用于为 UCD-240 自动测试配置测试参数。UCD-340 与易于使用的 UCD 控制台用户界面结合使用，以配置测试参数。配置所有 UCD-240 设备的测试只需要一个 UCD-340 装置。
重要参数
USB-C™DisplayPort™Alt模式的自动化测试
通过插入一根电缆的电器测试来验证所有的USB-C接口链接
测试USB 2.0和USB 3.0
最高支持4K @ 60Hz解析度
使用内建的软件轻松设置测试参数
从命令行轻松运行测试
支持Unigraf的测试系统介面（TSI）
兼容第三方测试管理软件，例如 NI TestStand
用于生产测试的USB-C 4K信号发生器和分析仪UTC-240
Unigraf UCD-240 是一款高性价比、灵活的自动化测试工具，适用于在生产过程中测试 USB Type-C 产品。Unigraf UCD-240 是一款功能齐全的自动化测试工具，支持 DP Alt Mode、4K@60Hz 和 NI TestStand。UCD-240 易于操作，其测试范围包括 USB Type-C 接口的所有基本功能。
Unigraf UCD-340 用于为Unigraf UCD-240 自动测试配置测试参数。Unigraf UCD-240 与易于使用的 UCD 控制台用户界面结合使用，以配置测试参数。配置所有Unigraf UCD-240 设备的测试只需要一个 UCD-340 装置。
经济高效且灵活的自动化生产线测试解决方案：
Unigraf UCD-240是专门用在生产线中测试USB Type-C产品的自动化测试解决方案。Unigraf UCD-240拥有USB Type-C 输出与输入埠，提供高效便捷的测试方案。Unigraf 提供的软件可让用户确认重要的测试参数，并可从命令行轻松操作已配置的测试。Unigraf UCD-240还与第三方测试管理软件完全兼容，例如 NI TestStand。 Unigraf的测试系统界面(TSI) 可将自动化测试轻松集成到您现有的测试系统中
支持全套自动化测试：
Unigraf UCD-240是随插即用的工具，可用于自动化测试。产品包括了Unigraf UCD-240所有必需的TSI软件、支持CC线自动翻转的电气测试电缆以及带有预存储序列文件(Pre-stored) 的USB 3.0储存装置。
Unigraf UCD-240支持使用UCD Console 和命令行运行自动化测试：
Unigraf UCD-240内建有UCD Console GUI, 可用于设定自动化测试中使用的所有测试参数。您可以根据待测物的需要轻松选择和修改所有必要的测试参数。在配置了测试并将其存储在已知位置后，您可以直接从命令行运行所需的测试。您只需要按Enter键，所选测试便会自动运行并确认测试结果是否通过。
Unigraf UCD-240支持使用第三方测试管理软件运行自动测试：
Unigraf UCD-240还与第三方测试管理软件兼容，例如 NI TestStand。您可以创建自己的测试，并通过第三方测试管理软件运行自动化测试。
Unigraf UCD-240支持使用Unigraf的测试系统界面（TSI）运行自动测试：
Unigraf用于测试自动化的软件开发套件（SDK）被称为测试系统介面（TSI）， TSI是独立于硬件的高级软件API（软件应用程序接口）。 它提供了紧凑而快速的测试程序，可用来验证大多数常见显示界面的功能。
TSI和测试用例的使用大大简化了集成商(Integrators) 进行特定应用程序编程的需求。 TSI确保应用程序软件与任何Unigraf测试设备硬件兼容。，为了确保使用者的灵活性与减少针对软件代码重复编写所造成的人力成本浪费，TSI和测试范例与脚本是可兼容于未来版本的软件。
Unigraf 独特的电气测试：
在生产线测试中，至关重要的是要确保DUT中的组件正常运作，且焊接过程和组装无误。 UCD-240的电气测试可以通过插入一根电缆来验证整个USB Type-C接口。通过电气测试来确认所有接口引脚均已正确焊接。通过电气测试，您可以确保DUT中的组件正常运作，并且确保组件的焊接和组装均正确完成。
Unigraf UCD-240的测试范围：
视频、音频
电气测试，以验证USB-C连接器
DisplayPort Alt模式
链接(Link)
电力输送 (Power Delivery)
USB 2.0和3.0 资料传输功能 (Pass Thru)
内置的自动测试套件：支持基于CRC的视频测试，链接测试，电气测试
Unigraf UCD-240 USB Type-C DP Alt模式测试仪（双接口选配）：
Unigraf UCD-240 Dual具有两个USB Type-C测试接口，可以同时测试两个待测物的输入或输出埠。Unigraf UCD-240 还具有TSI SDK 高级测试集和电力测试集。
要求：若需进行双接口测试，将需要两个外接 USB Type-C 电源测试模组(External Power Unit)
Unigraf UCD-240的产品特色：
USB-C™DisplayPort™Alt模式的自动化测试
通过插入一根电缆的电器测试来验证所有的USB-C接口链接
测试USB 2.0和USB 3.0
最高支持4K @ 60Hz解析度
使用内建的软件轻松设置测试参数
从命令行轻松运行测试
支持Unigraf的测试系统介面（TSI）
兼容第三方测试管理软件，例如 NI TestStand
Unigraf UCD-240的基本特性：
产品种类: • DisplayPort • USB Type-C
待测试设备: • VR眼镜 • 充电器 • 平板电脑 • 显示器 • 智能手机 • 笔记本电脑
用例: • 测试自动化 • 生产测试
特性: • 4K
