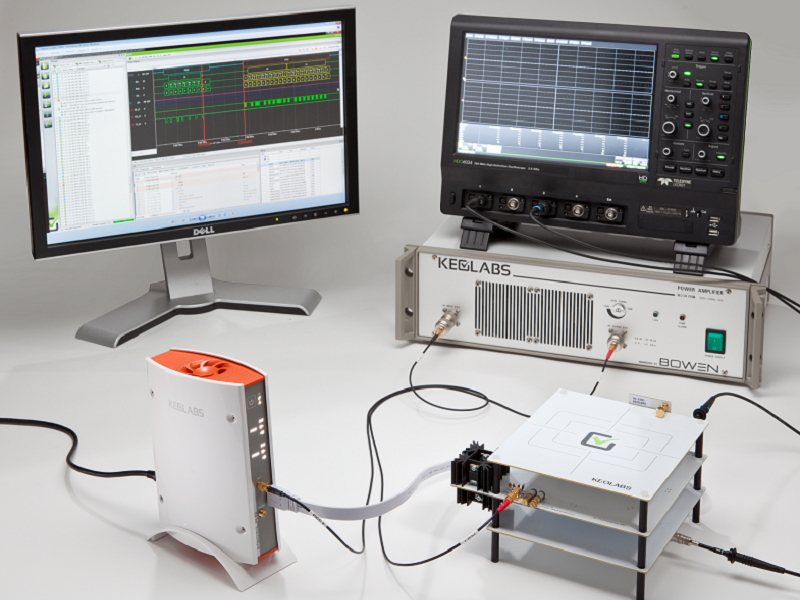

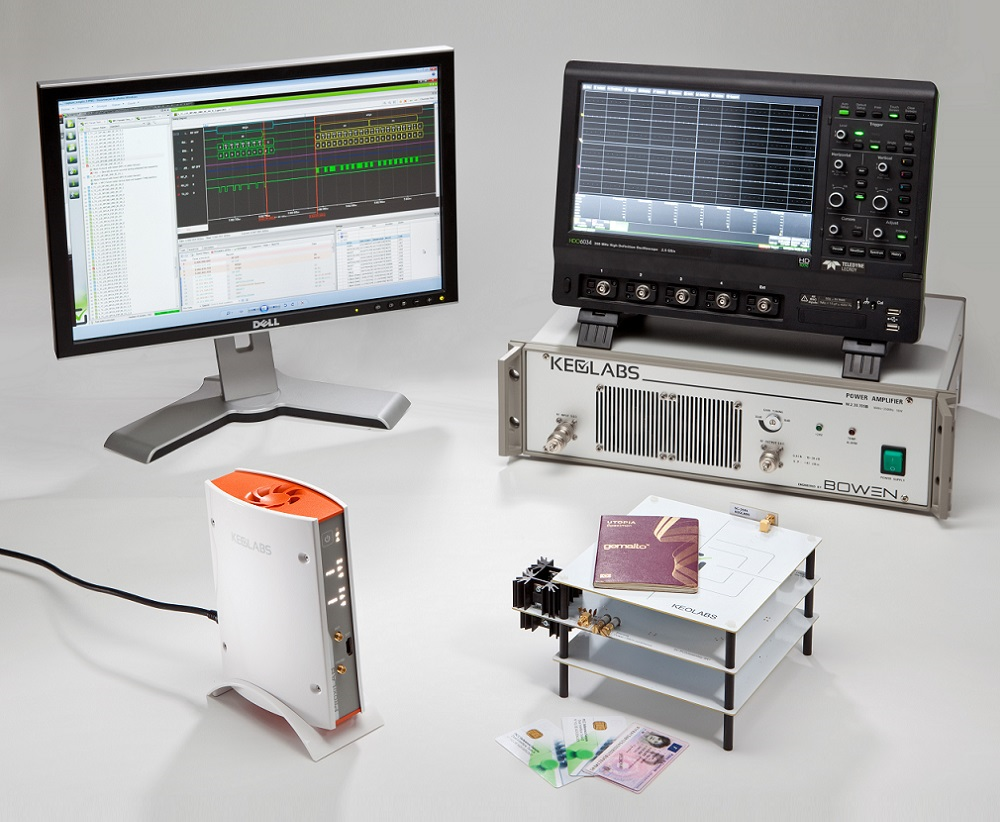

ProxiLAB Quest是一台多功能集成合一的NFC测试设备，可以支持非接触式智能卡和非接触式读卡器相关的所有测试，支持ISO14443, ISO15693, Felica, NFC Forum, EMVCo Level 1, ICAO电子护照等测试。
支持NFC测试，模拟非接触式读卡器测试非接卡，或模拟非接卡测非接读卡器
支持ISO/IEC 14443 (A/B/B'), Mifare™, ISO/IEC 15693, ISO/IEC 18000-3, Felica™ (JISX 6319)
支持NFC -IP1, -IP2 (ISO/IEC 18092, ECMA 340), NFC Forum, EMVCo
支持VHBR (ASK up to 6.8Mbps, PSK up to 27 Mbs)
支持EMD, 支持Active PICC, 支持Phase Drift相位偏移测试
支持最小启动场强测试，支持性能Performance测试，
支持场强实时测试测量
支持Shmoo测试，支持VNA功能，谐振频率，Q值等测试
支持扩展升级EMVCo L1, NFC Forum, ISO10373-6, ICAO等测试系统
支持产线测试
支持：
模拟非接触式读卡器测试非接触式智能卡
支持ISO/IEC 14443 (A/B/B'), Mifare™
支持VHBR (ASK up to 6.8Mbps, PSK up to 27 Mbs)
支持ISO/IEC 15693, ISO/IEC 18000-3
支持Felica™ (JISX 6319)
支持NFC -IP1, -IP2 (ISO/IEC 18092, ECMA 340), NFC Forum, EMVCo
支持EMD, 支持Active PICC, 支持Phase Drift相位偏移测试
模拟非接触式智能卡测试非接触式读卡器
支持ISO/IEC 14443 (A/B/B'), Mifare™
支持VHBR (ASK, PSK up to 27 Mbs)
支持ISO/IEC 15693, ISO/IEC 18000-3
支持Felica™ (JISX 6319)
支持NFC -IP1, -IP2 (ISO/IEC 18092, ECMA 340), NFC Forum, EMVCo
支持EMD, 支持Active PICC, 支持Phase Drift相位偏移测试
NFC测试仪ProxiLAB：支持协议
支持以下协议的非接卡和读卡器测试：
ISO/IEC 14443 A/B up to 27Mbps, Mifare
Type B', Innovation
ISO/IEC 15693, ISO/IEC 18000-3, ISO/IEC 18047-3
JISX 6319, Felica
ISO/IEC 18092, NFC-IP1 and -IP2
ECMA 340, ECMA 362, ECMA 356
NFC Forum
EMVCo Level 1
ICAO ISO18745
Custom protocols
NFC测试仪ProxiLAB：设备接口
USB接口：支持USB 3.1
以太网接口：支持Ethernet 1Gb/s
通用接口：3个GPIO SMA接口
扩展控制：2个HDMI接口
射频输出：2 个（18dBm, 30dBm）
射频输入：2个 SMA
NFC测试仪ProxiLAB：基本功能
任意波形发生器 Arbitrary Waveform Generator 16bsps - 250Msps
谐振频率、Q值、复阻抗测试 -20dBm to +20dBm, 8-60MHz
支持非接卡和读卡器仿真测试 PICC & PCD Emulate & Test
支持数字波形 Digital Trace
支持模拟波形 Analog Trace

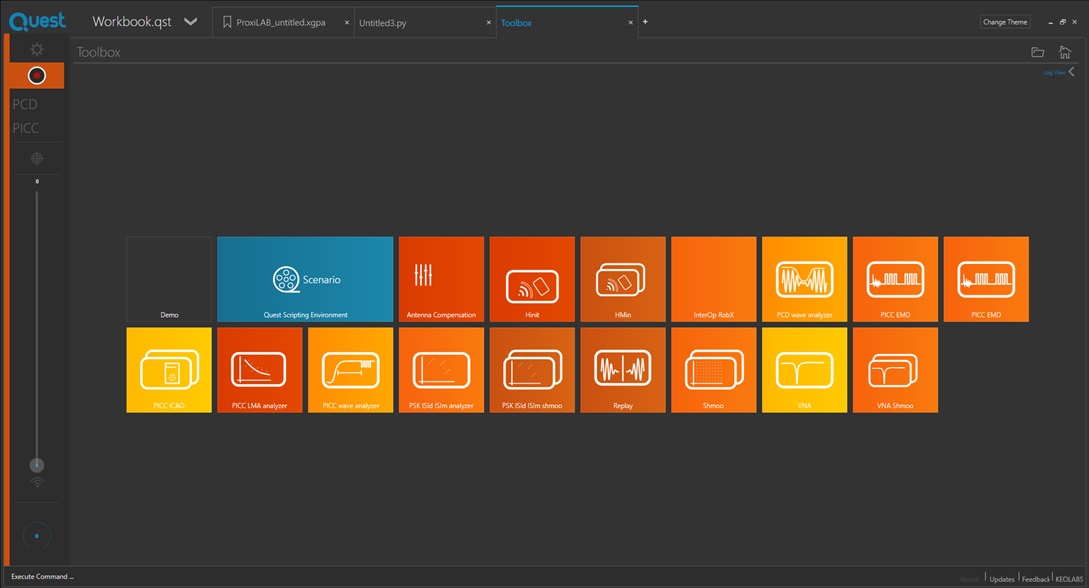

NFC测试仪ProxiLAB：Quest软件
工具面板可控
各应用控制器
易二次开发
可保存的工作簿
易分享测试结果
易操作上手

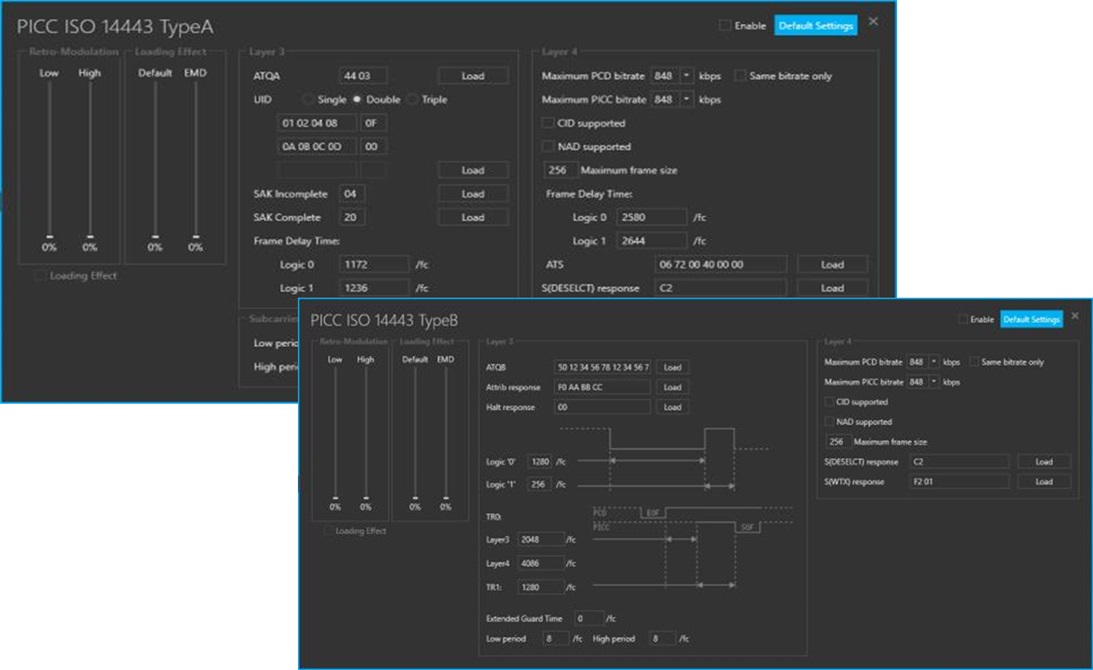

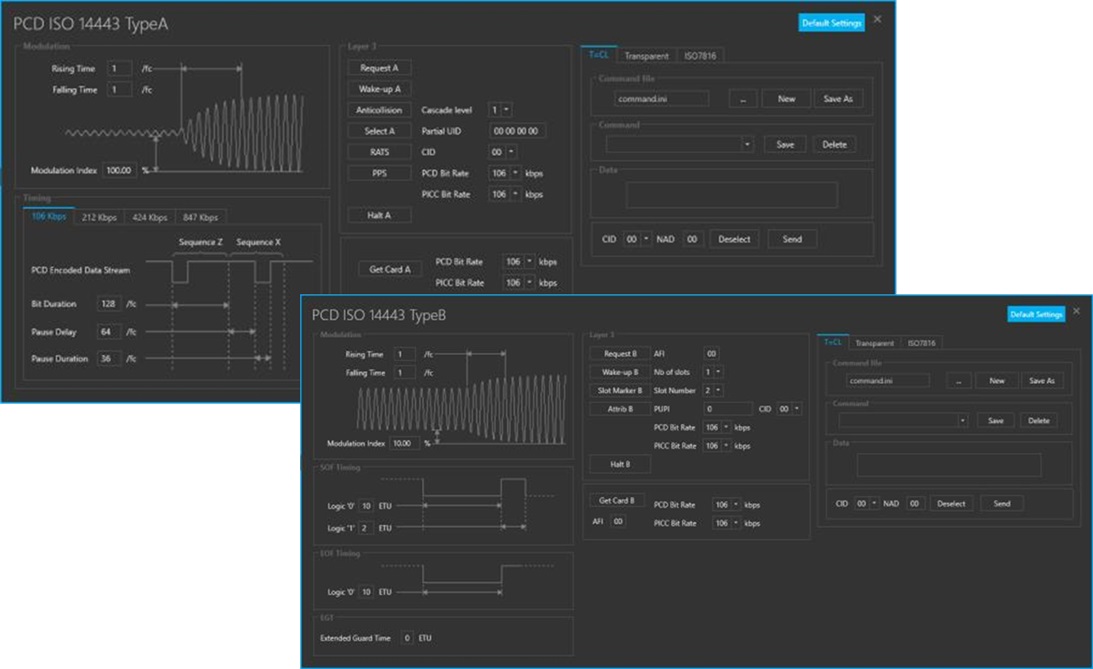

NFC测试仪ProxiLAB：非接卡测试仪
针对ISO1443 A/B, ISO15693, FeliCa等标准进行测试的详细操作面板
输出Analog & Digital 信号参数可调
NFC测试仪ProxiLAB：非接读卡器测试仪
针对ISO1443 A/B, ISO15693, FeliCa等标准进行测试的详细操作面板
输出Analog & Digital 信号参数可调

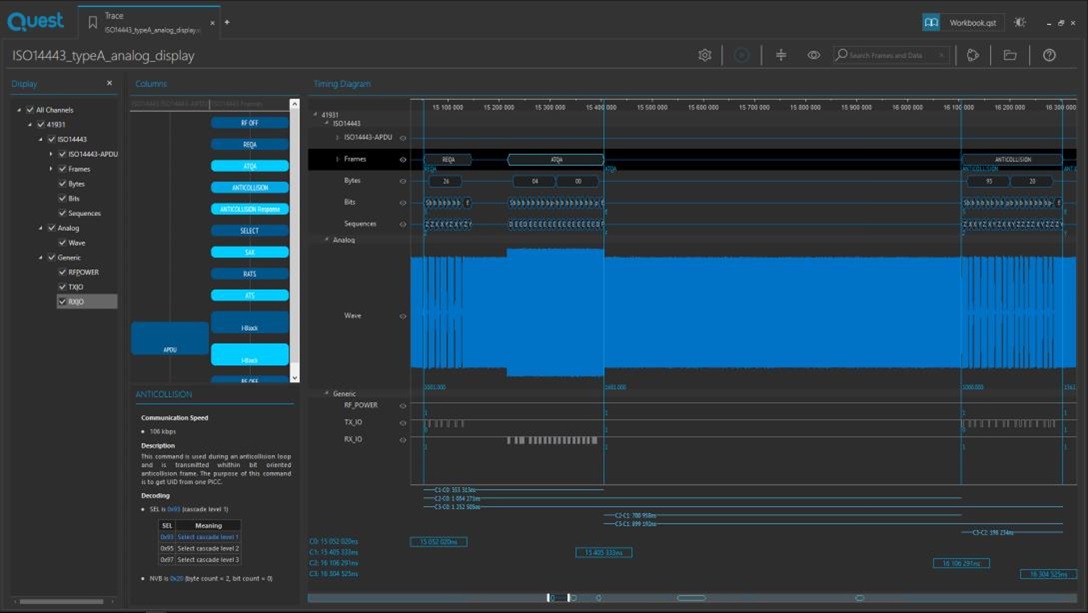

NFC测试仪ProxiLAB：Digital/Analog测试日志
序列视图
列表视图
协议分析
命令说明
定时测量
统计与时序分析
日志和数据导出

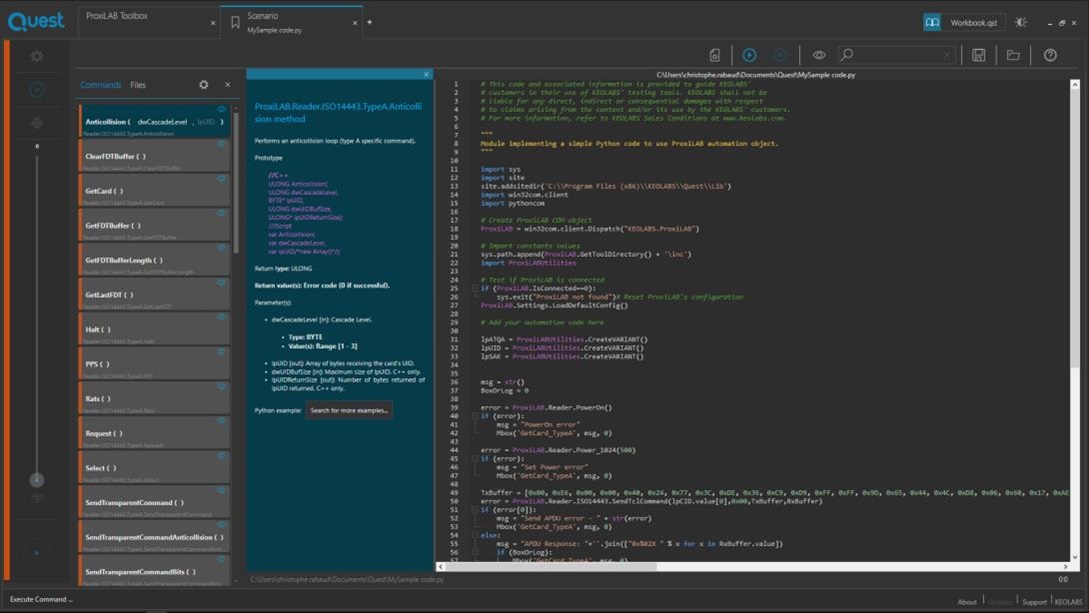

NFC测试仪ProxiLAB：测试信号脚本可编辑
支持Python编辑调试
自动完成编译
语法突出显示
API接口含参数助手
API接口有拖放命令
API接口有程序文档
提供样例程序
可导出另存
可不打开Quest软件直接调用Python环境执行脚本进行测试

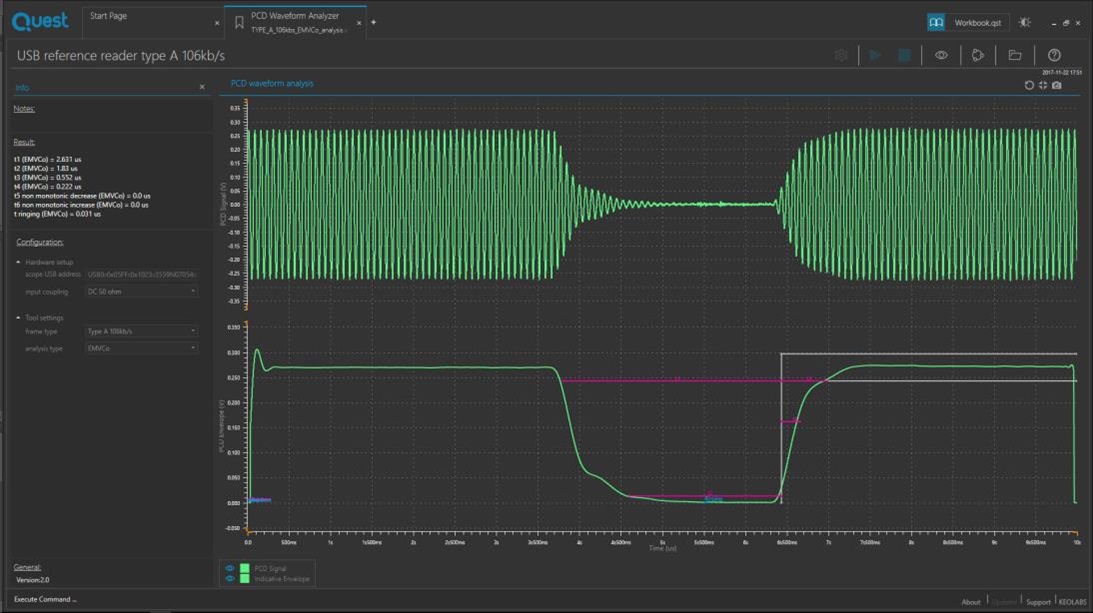

NFC测试仪ProxiLAB：波形分析Waveforms Analyzer
支持自动测试并按标准协议解析 ISO / EMVCo / NFC Forum parameter decoding
支持测试光标定位 Cursors for measurement
支持放大缩小 Zoom

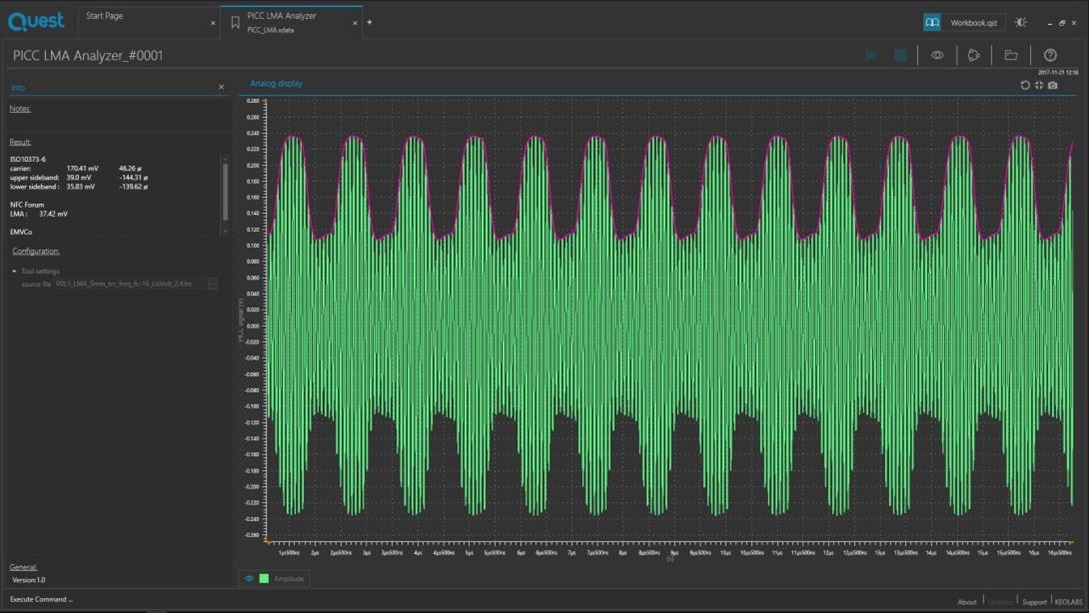

NFC测试仪ProxiLAB：负载调制分析仪 LMA Analyzer
支持协议解析 ISO / EMVCo / NFC Forum parameter decoding
支持测试光标定位 Cursors for measurement
支持实时分析 Realtime analysis
支持放大缩小 Zoom

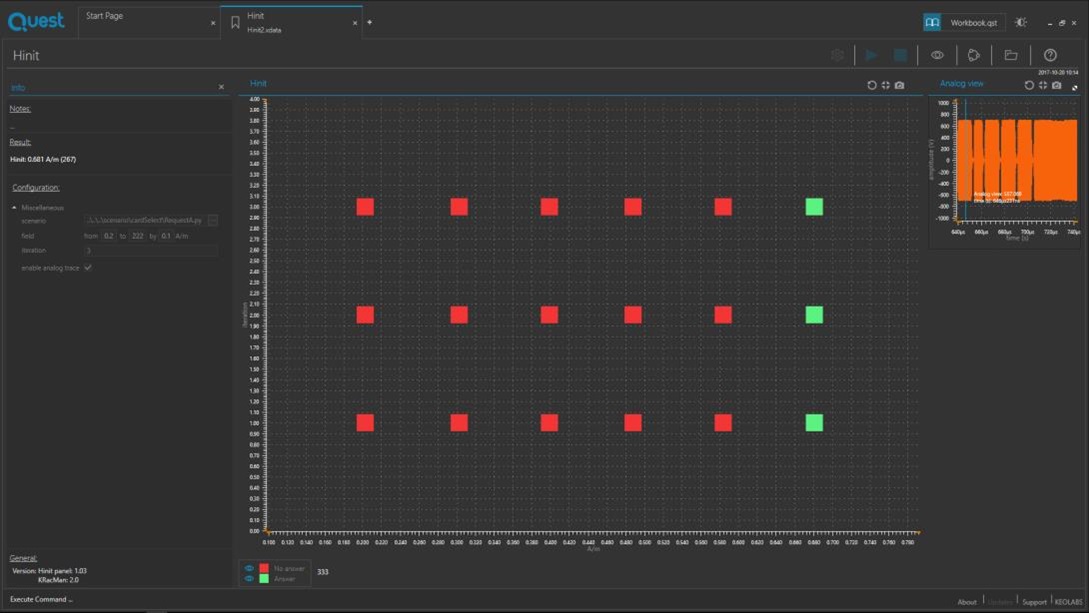

NFC测试仪ProxiLAB：最小激活场强HLP - Hinit
搜索激活PICC所需的最小场强Search minimum field required to activate the PICC
可用于检查的模拟视图Analog view for checking
射频场步进 RF field step of 0.02A/m

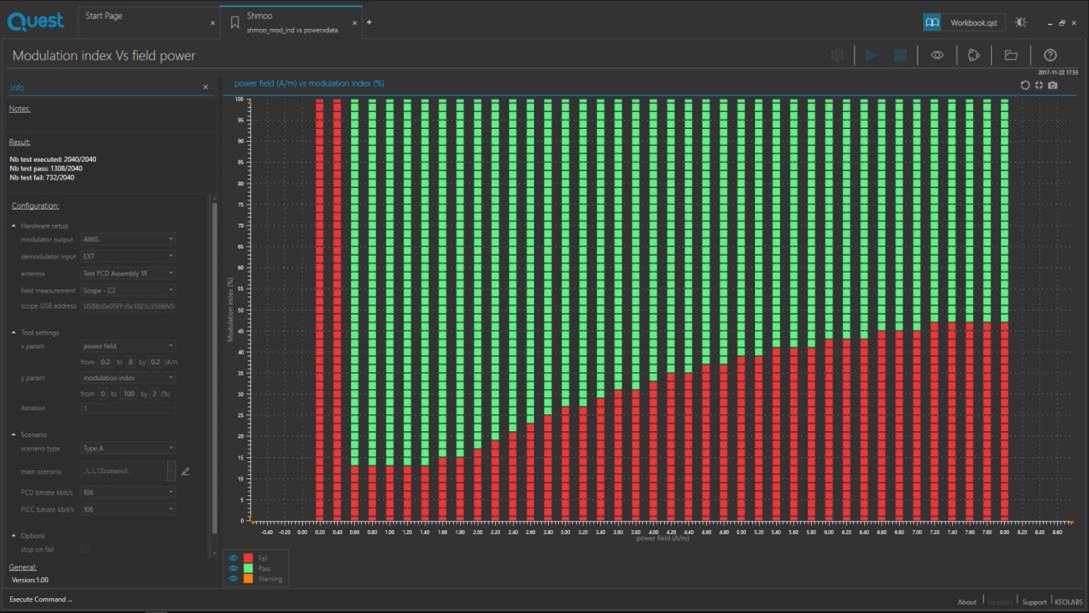

NFC测试仪ProxiLAB：多参数验证测试 Shmoo
自定义多种参数验证测试 Multiple parameters variation
时钟频率
上升沿
下降沿
场强
重复次数
位持续时间
暂停持续时间
EGT时间
EOF低持续时间
SOF高持续时间

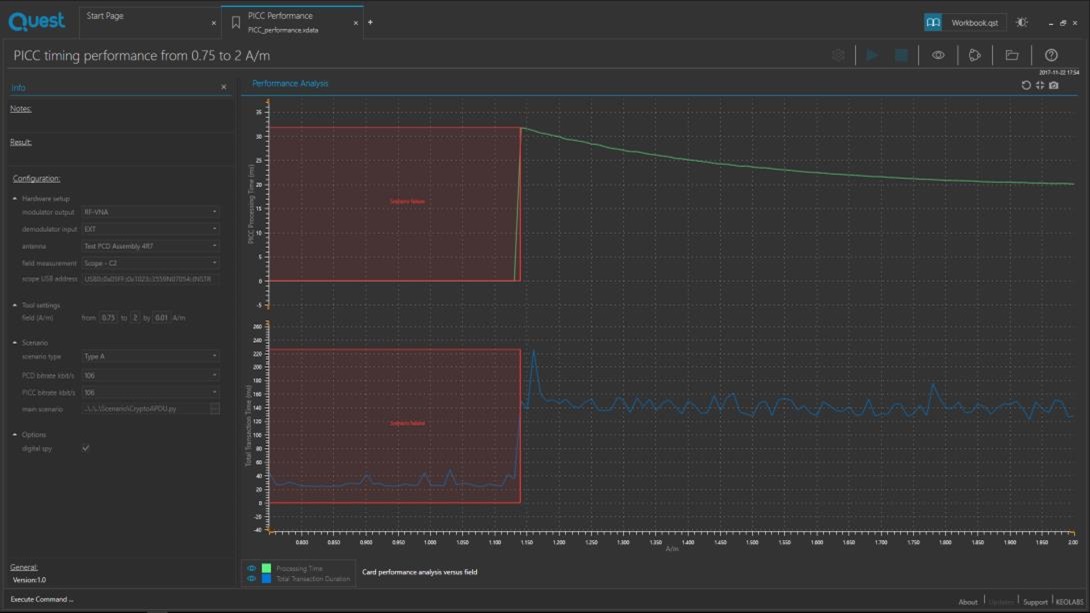

NFC测试仪ProxiLAB：非接卡性能测试 PICC performance
根据特定APDU序列测量特定功率的PICC性能和时序Specific Schmoo in power to measure the PICC performance according to a particular APDU sequence
NFC测试仪ProxiLAB：非接卡电磁抖动测试 PICC EMD analysis
支持在所有场景命令中进行EMD测试
支持在所有射频场上进行EMD测试
支持同时测试PICC和PCD的EMD
支持不同芯片性能对比测试
支持互操作性检查测试
NFC测试仪ProxiLAB：矢量网络分析仪 VNA
支持谐振频率测量 Resonance frequency
支持Q值测量 Q factor
支持复阻抗测量 Complex impedance
支持信号强度：-20bBm to +20dBm
支持频率：8MHz to 60MHz

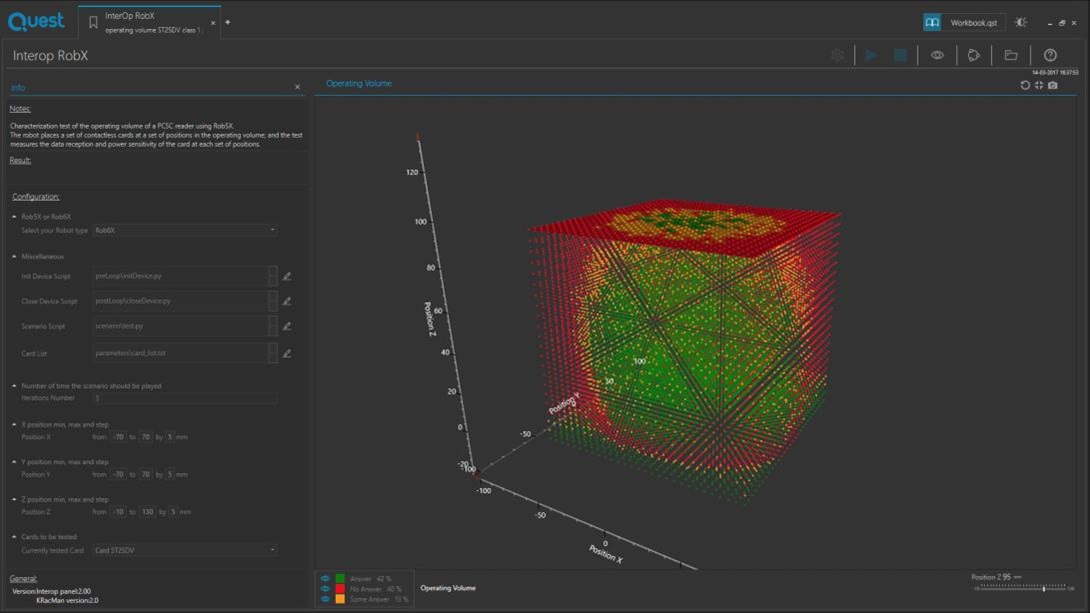

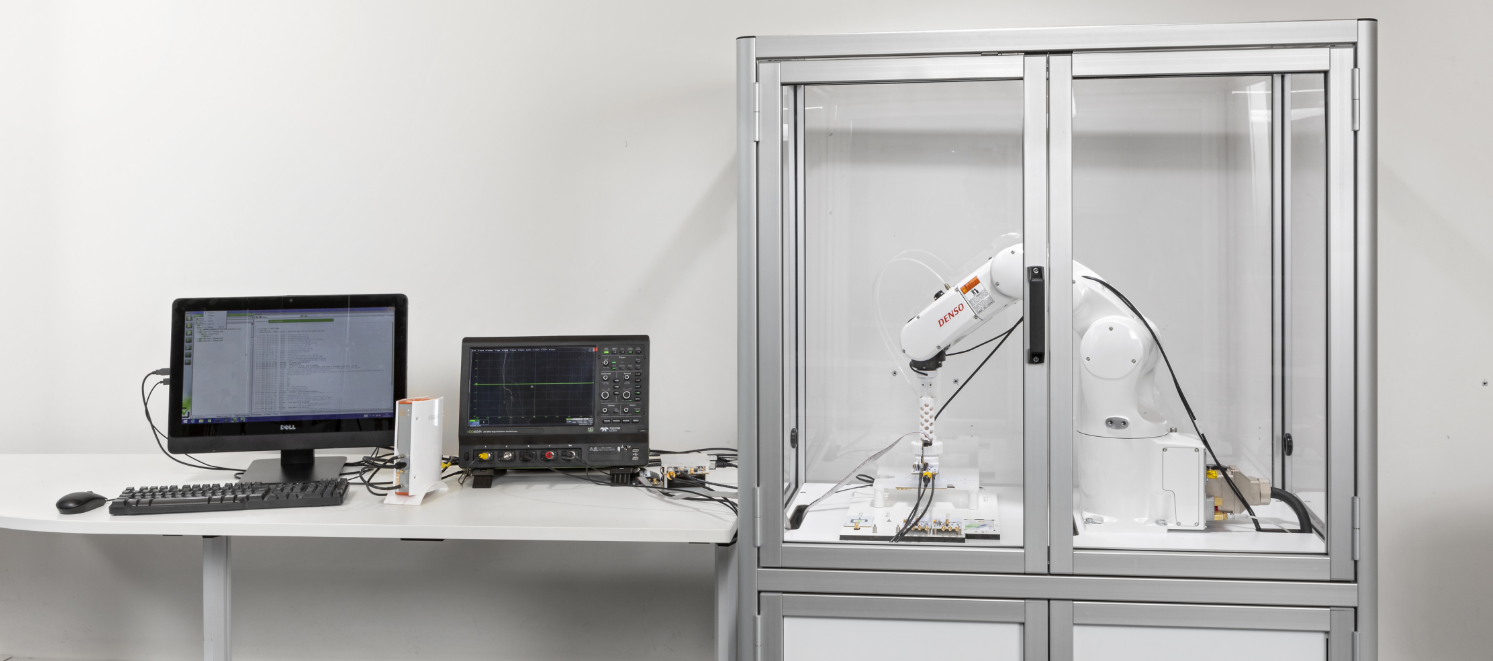

NFC测试仪ProxiLAB：自动机械臂互操作性测试 Robot PICC/PCD Interop
支持三维多参数验证测试3D-Schmoo
支持测试脚本客制化Custom test scripts

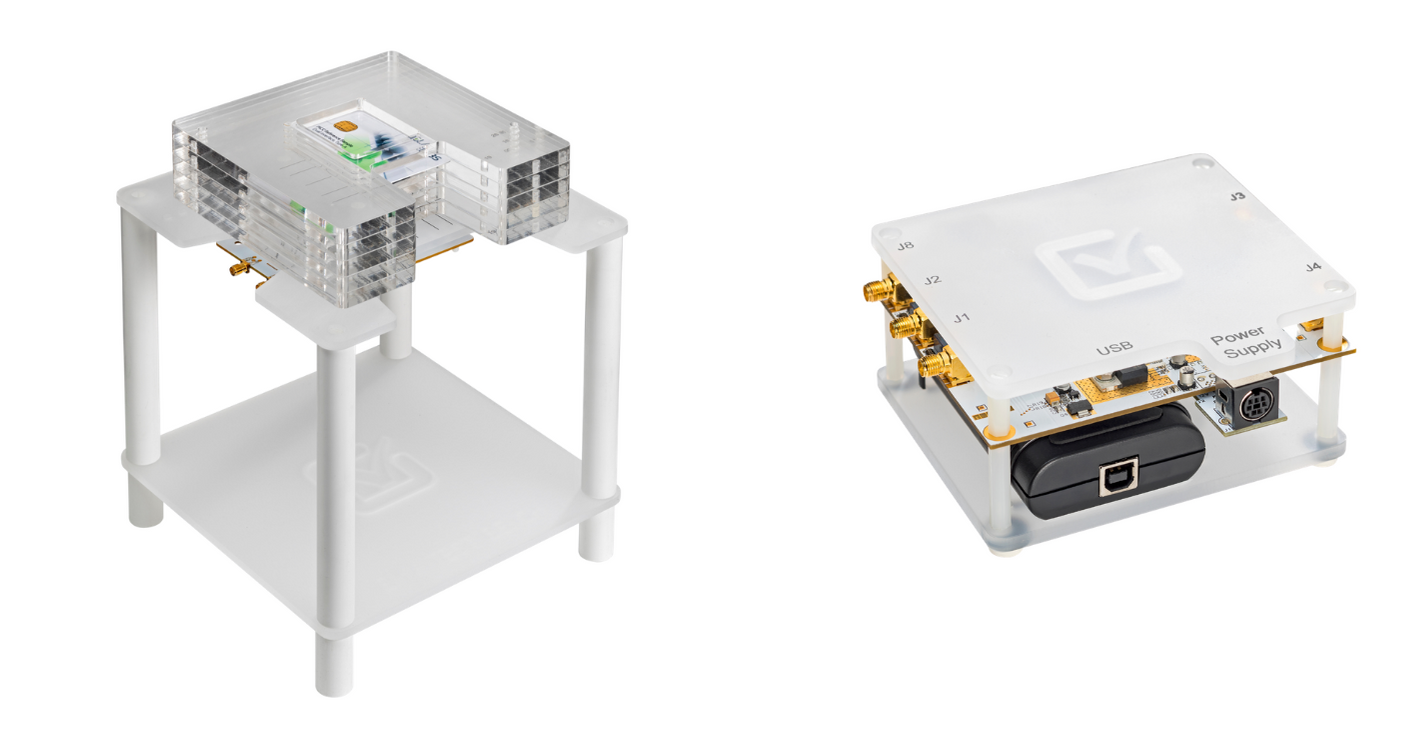

NFC测试仪ProxiLAB：硬件配件

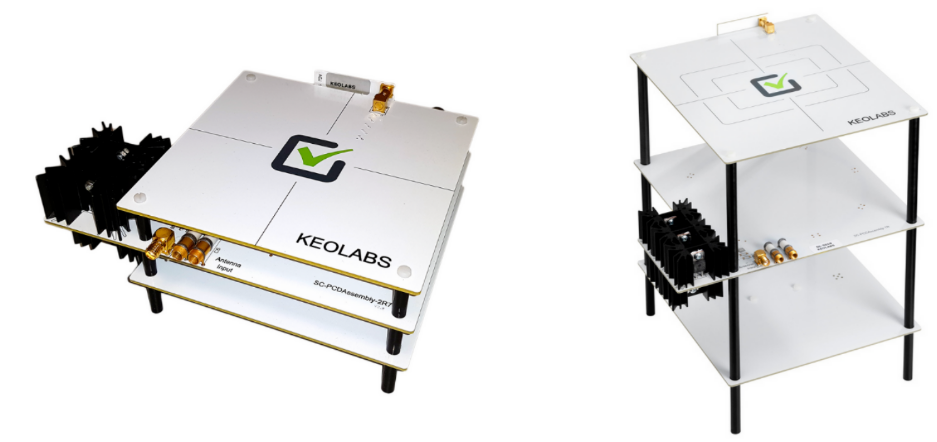

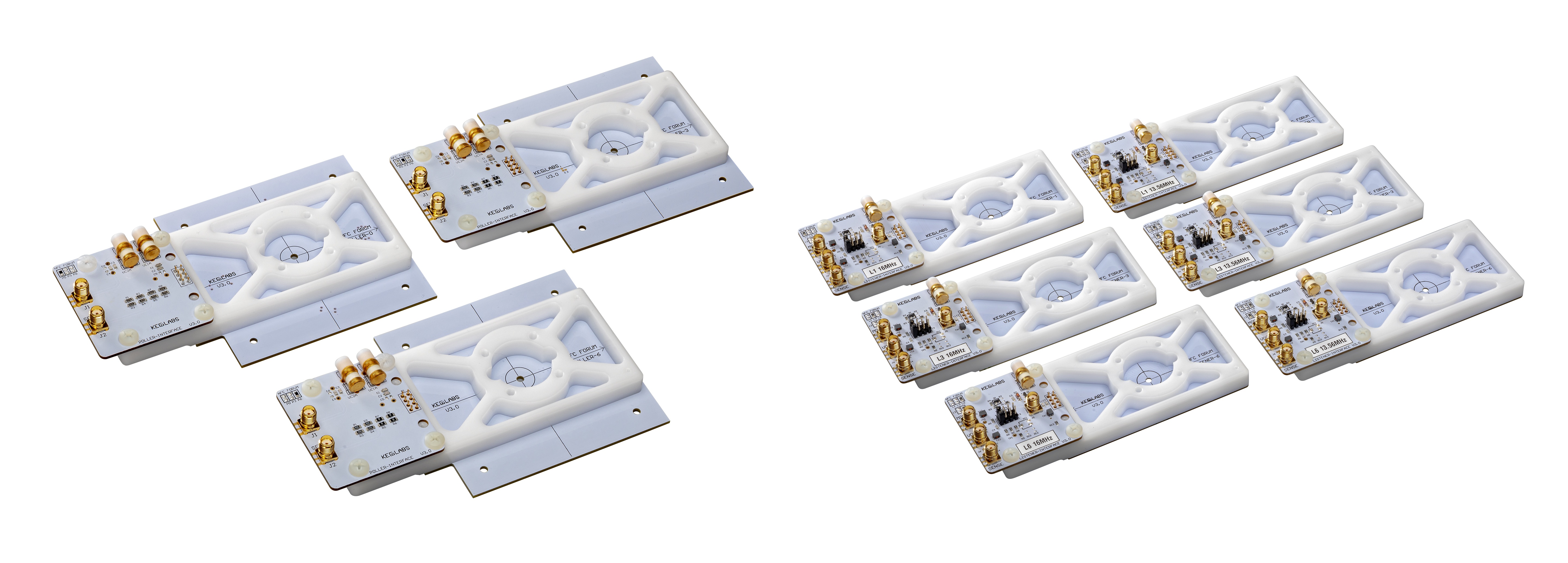

ISO 卡片测试配件

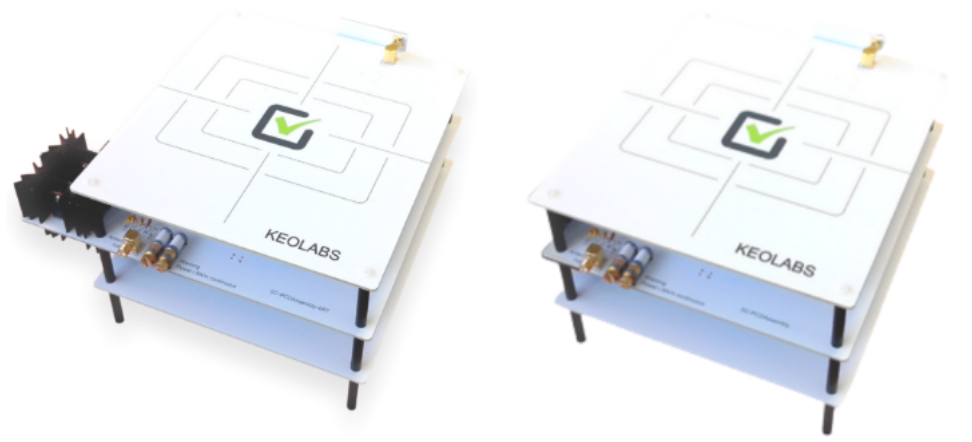

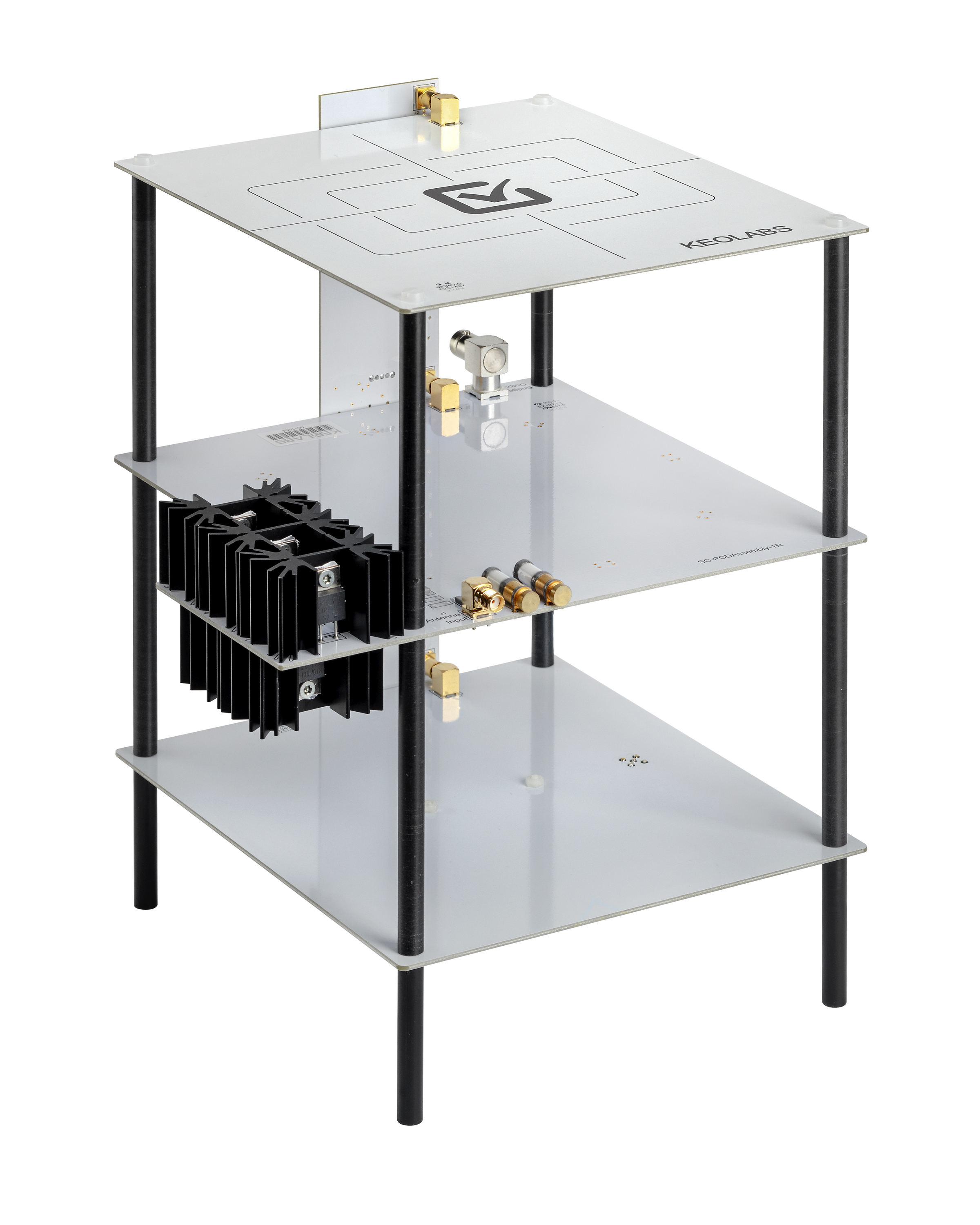

SC-PCD Assembly-4R7：基于最新的ISO 10373-6 规范，用于执行 ISO 14443 Layer 2高速(Rext 4.7 Ohm)测试的 PCD Assembly, class 1-3 。
SC-PCD Assembly-1R：基于最新的ISO 10373-6 规范，用于执行 ISO 14443 Layer 1低速(Rext 1 Ohm)测试 (AMF)的 PCD Assembly，class 1-3 。
SC-PCD Assembly-2R7：根据ISO 10373-6，用于非接触式智能卡高速（RExt: 4.7 Ohm）测试的PCD assembly，class 4-6 。
SC-PCD Assembly ISO15693：用于测试符合ISO 15693协议的非接触式智能卡的PCD天线和感应线圈。

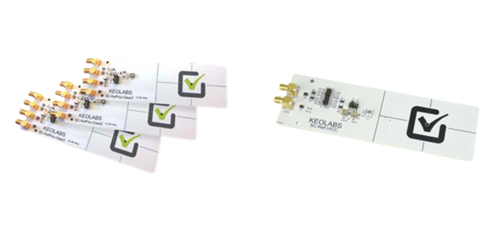

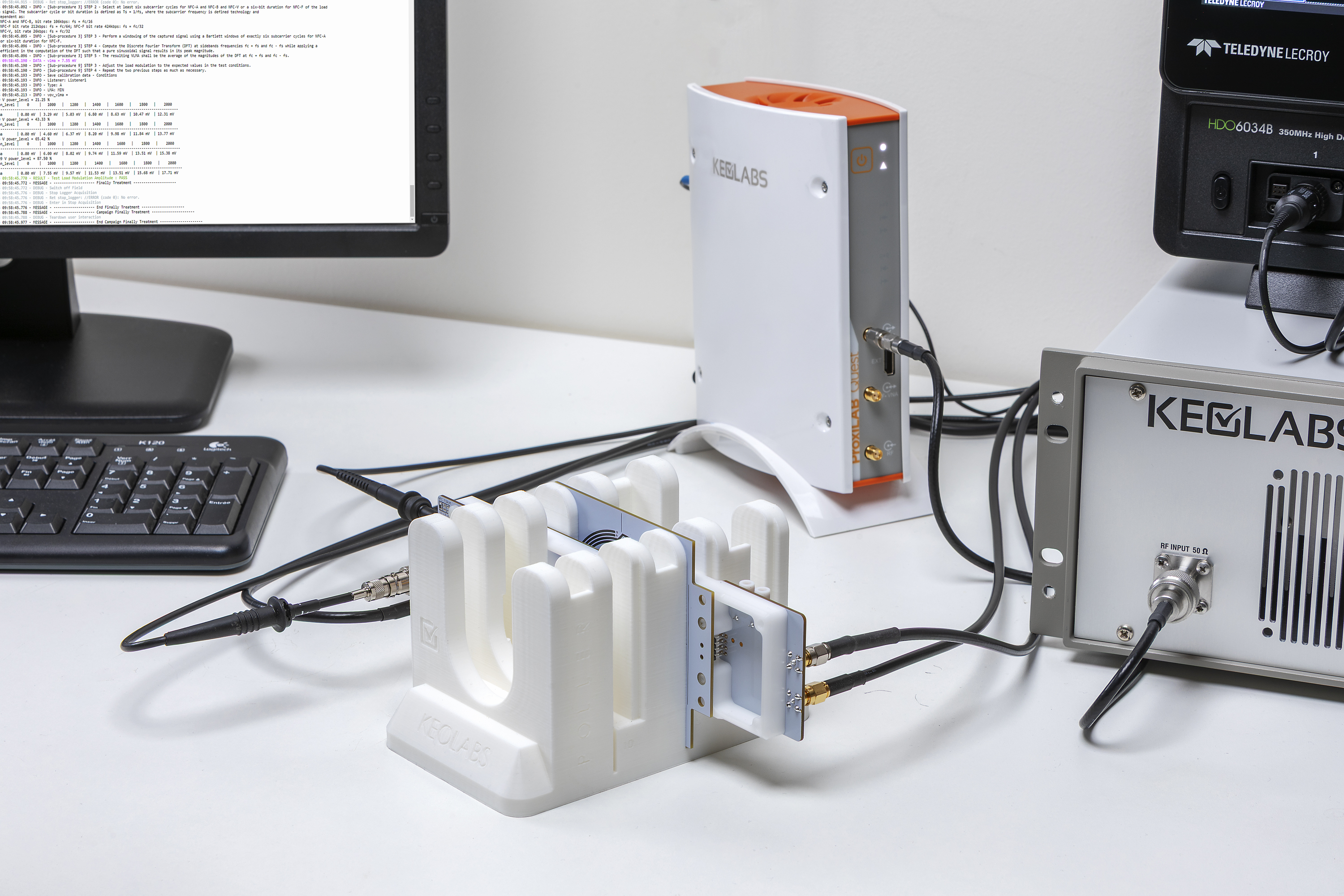

ISO 读卡器测试配件

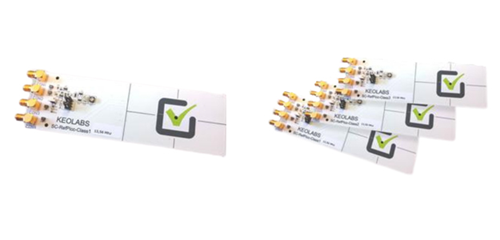

SC-REFPICC-CLASS1：根据ISO 10373-6标准，用于测试非接触式读卡器的ID1类PICC参考探头。
SC-REFPICC-KIT-CLASS1-3：根据ISO 10373-6标准，用于测试非接触式读卡器的PICC参考探头套件，class1~3。
SC-REFPICC-KIT-CLASS4-6：根据ISO 10373-6标准，用于测试非接触式读卡器的PICC参考探头套件，class4~6。
SC-REFVICC：根据ISO 15693协议，用于测试非接触式读卡器的VICC参考探头。

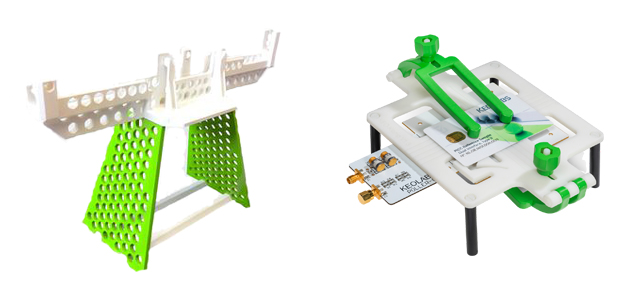

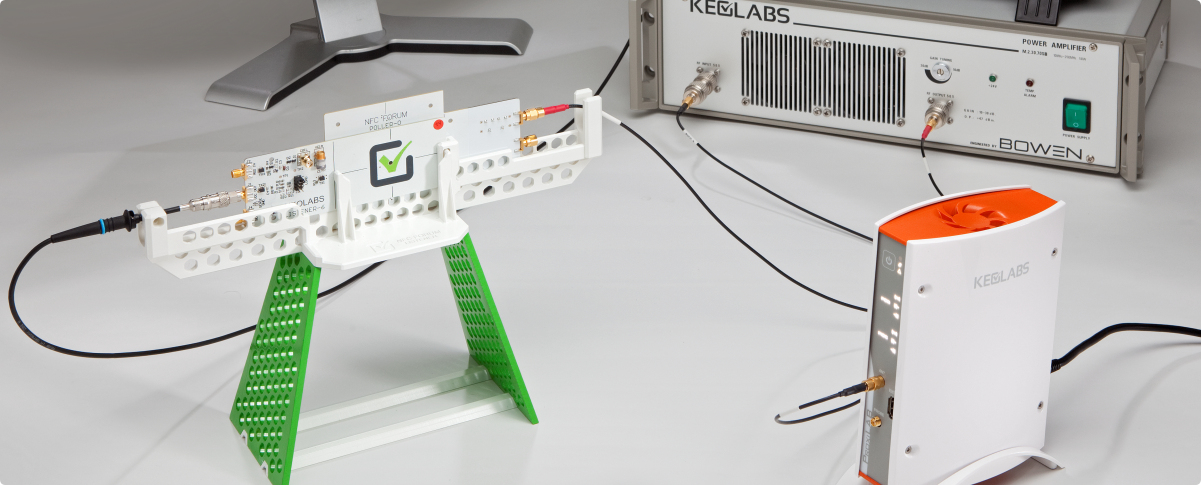

NFC FORUM 测试配件

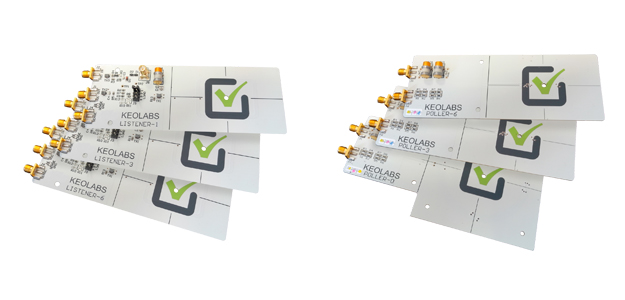

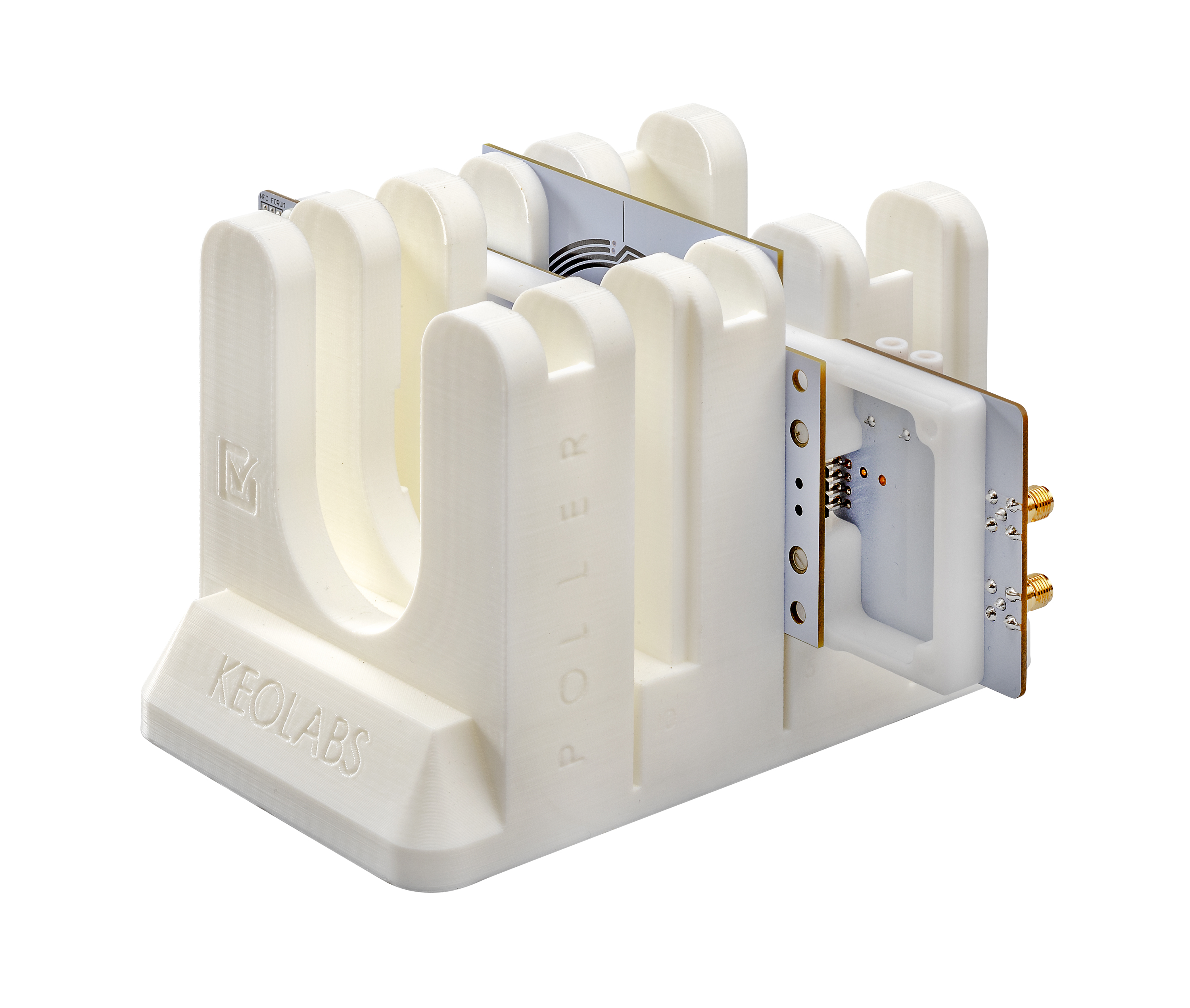

SC-Poller-Listener-kit: 用于测试NFC对象和系统的Poller和Listener参考天线。

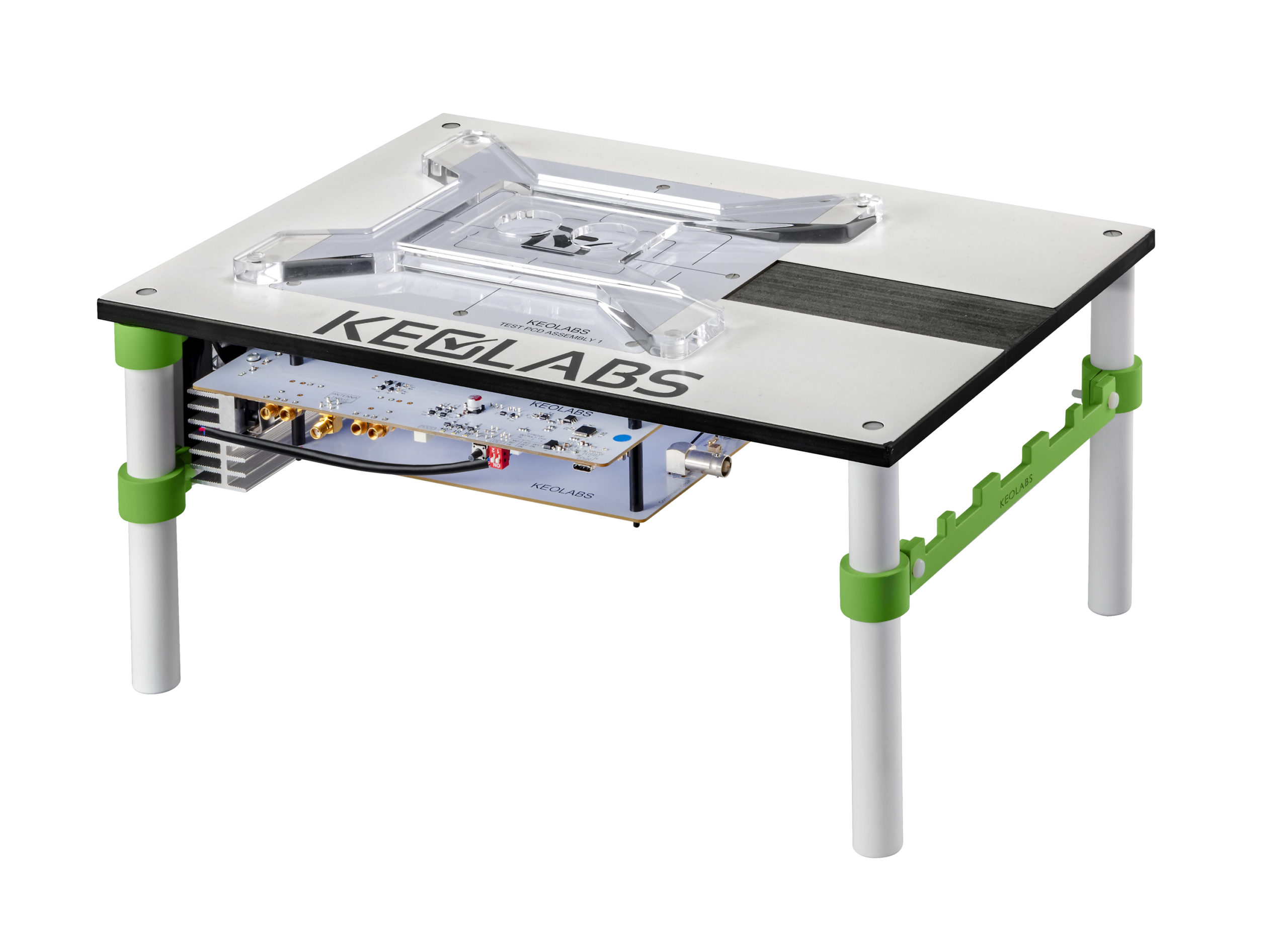

SC-NFC Forum Kit: 用于校准NFC天线的“校准测试台”+一个KEOKLAMP来维护天线和设备。

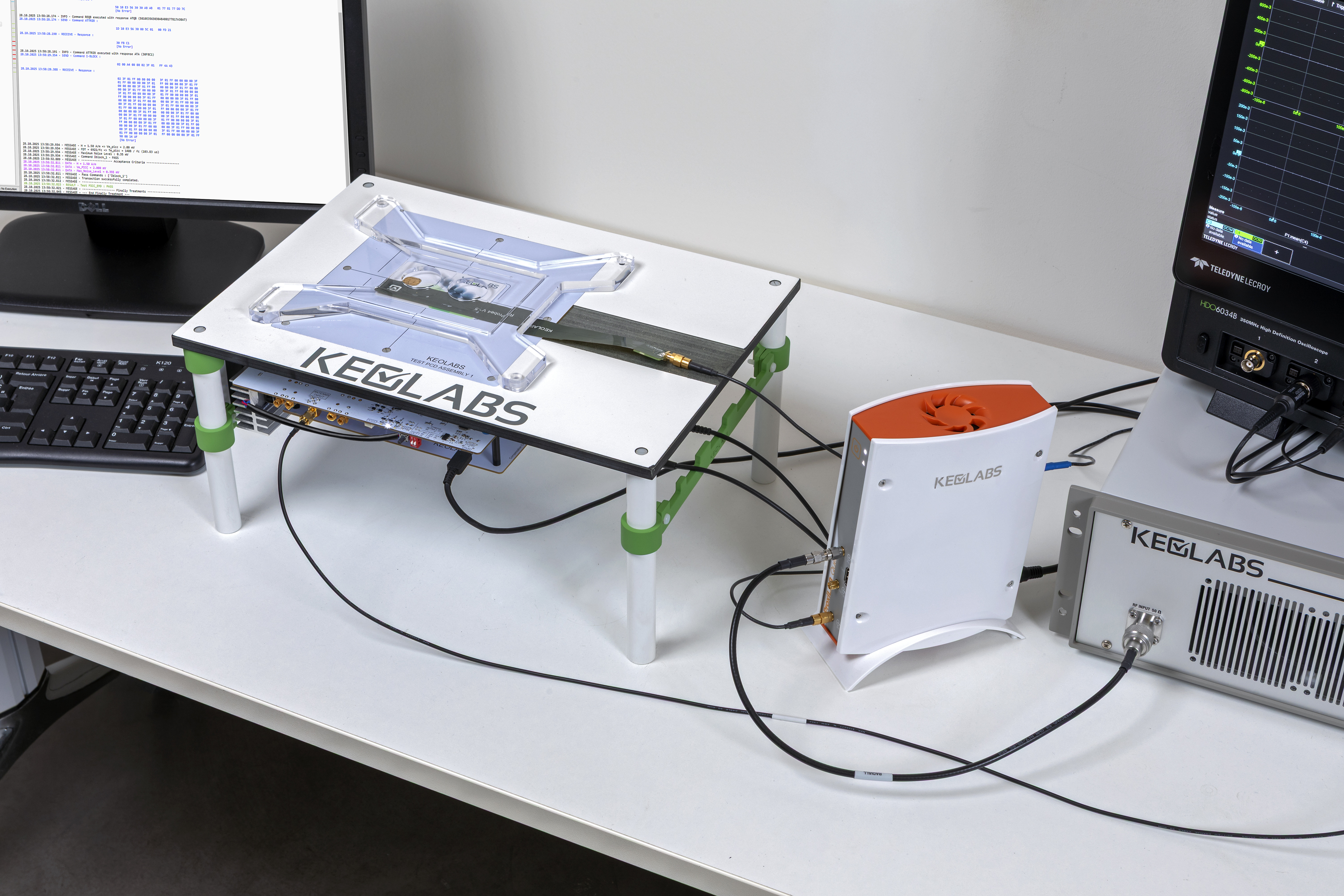

EMVCo 测试配件

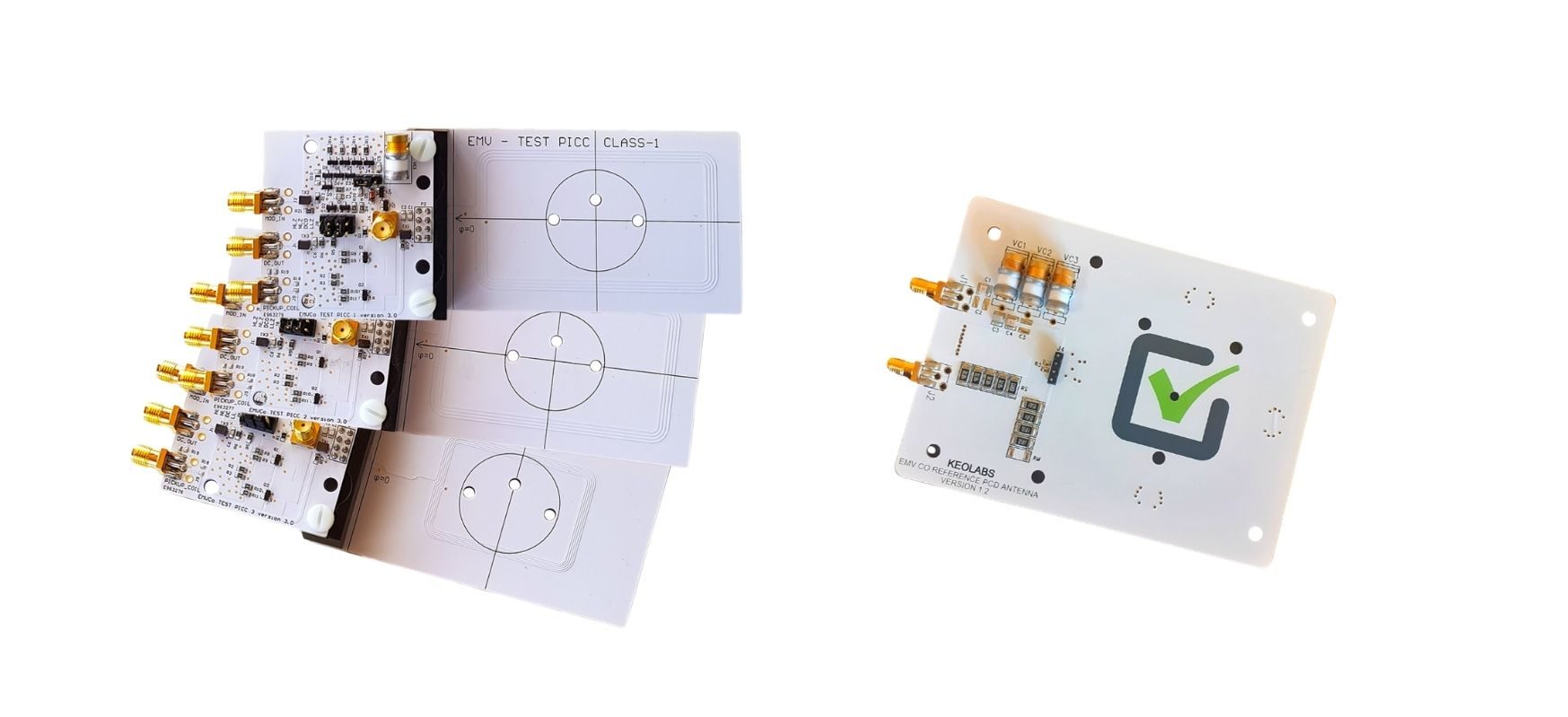

SC-EMVCo Test PICC V3.0：3个EMVCo PICC天线：13.56 MHz（class1)，16.1MHz（class1) ，13.56MHz（class3)。
SC-EMVCo Test PCD V3.0：一个EMVCo PCD 天线。
SC-EMVCo KIT：用于安装带有堆叠器的测试PCD的支架和1个CMR，用于调节信号并在其输入和输出之间切换，以进行测试台设置。
KEOLABS解决方案
KEOLABS解决方案可以实现自动化测试活动。
KEOLABS提供在其平台上运行的现成测试工具，此外，Keolabs还提供测试用例库，以执行任何DUT（被测设备）的自动合规性。
KEOLABS的愿景是为客户提供最佳的测试体验，让他们可以自由地专注于自己最擅长的事情。您不必担心测试规范，KEOLABS提供交钥匙解决方案。
有一个最终确定的合格解决方案是一回事，但如果这个解决方案是开放的，那就更好了。在KEOLABS，我们甚至认为这是必不可少的，这意味着由于我们用户友好的脚本界面，用户可以在必要时修改、复制粘贴或复制测试用例。
需要强调的一点是，KEOLABS的解决方案部署在主要的官方认证实验室中，因此您可以确信，如果您的设备通过了研发部门的测试，它也将通过实验室认证。
支付：验证您付款申请的合格解决方案 - 由EMVCo实验室使用
在KEOLABS，我们所有的平台和解决方案都通过了EMVCo认证。
EMV™是基于接触式和非接触式智能卡技术的支付卡和读卡器的全球标准。EMV规范包括由EMVCo管理的测试程序和合规流程，EMVCo是由美国运通、Discover、JCB、万事达、银联和Visa共同拥有和运营的组织。KEOLABS提供根据EMVCo要求开发和认证的完整测试解决方案。
技术特点：
EMVCo®非接终端level1测试
EMVCo PCD和短程Level1模拟测试用例
• 射频功率
• A类或B类通信的PCD至PICC信号接口
• A类或B类通信的PICC至PCD信号接口
• A类和B类通信的位级编码信号接口
• 用于A类和B类通信的PCD IQ解调
EMVCo PCD Level1数字测试用例
• A类测试
• 基本A类交换（单大小UID）和定时测量
• B型测试，包括基本B型交换和定时测量
EMVCo®非接卡level1测试
EMVCo PICC和短程Level 1模拟测试用例
• PICC关机和开机状态字段
• PICC对射频场的行为
• A型PICC的响应性
• A型PICC传输
• A型PICC的位级编码
• A型PICC的性能预验证试验
• B型PICC的响应性
• B型PICC传输
• B型PICC的位级编码
• B型PICC的性能预验证测试
EMVCo PICC Level1数字测试用例
• 基本类型A&B交换和计时测量
• 基本型A&B交换机，具有最小和更长的帧延迟时间PCD到PICC
• 支持EMV CL轮询的块协议可执行测试
• 从PCD接收链接I块
电子护照和eID产品：验证您的身份申请的解决方案 - 由National Printing Companies使用
KEOLABS提供现成的解决方案，从耐久性测试到应用部分，验证国际电子护照（如电子驾驶执照或身份证）的合规性。
国际民用航空组织（ICAO）的标准是验证电子机器可读旅行证件（eMRTD）的国际测试标准，在13.56 MHz非接触式通信中实施ISO/IEC 18745-2测试标准协议。它是确保电子护照和边境管制之间的耐用性和可靠性的基础。KEOLABS的eMRTD测试解决方案是基于SCRIPTIS的解决方案，在正式认证之前，用户可以在开发过程中对其产品进行“内部”评估。KEOLABS提供基于最新ISO/IEC 10373-6模拟和数字测试标准以及ISO/IEC 18013-4和IAS ECC/ECA V2测试规范的电子驾驶许可证和身份证测试解决方案。
技术特点：
PICC模拟和数字ISO 18745-2+ISO 10373-6测试套件
该模拟测试套件与ISO/IEC 18745-2和ISO/IEC 10373-6 A类和B类标准兼容。
• 交变磁场试验
• eMRTD传输
• 操作场强
• eMRTD接收
• eMRTD最大负载效应
• eMRTD EMD电平和低EMD时间测试
该数字测试套件与ISO/IEC 18745-2和ISO/IEC 10373-6 A类和B类标准兼容
支持ISO/IEC 18745-2中为“Plain”、“BAC”、“EAC”、“PACE”定义的测试命令序列，并支持“AA-Active Authentication”选项。
• A类和B类初始化测试
• 场景G.1
• PICC状态转换测试
• 防碰撞处理
• PICC对ISO/IEC 14443-4场景的反应…
ePassport-应用eMRTD测试套件
该测试套件涵盖ISO/IEC 7816和逻辑数据结构，符合国际民航组织规范，称为：eMRTD射频协议和应用测试标准第3部分，应用协议和逻辑数据结构测试。
• Layer6安全和命令测试：
选择应用程序命令
BAC保护的eMRTD的安全条件
基本访问控制
受保护的SelectFile命令等…
• Layer7逻辑数据结构测试：
EF.COM LDS对象
数据组1 LDS对象的测试
数据组2 LDS对象的测试
SOD LDS对象的测试
数据组14测试
EF.CardAccess测试
数据组15测试
EF.CardSecurity测试
• 机器可读旅行证件的高级安全机制扩展访问控制（EAC）/安全实施测试
eID-应用程序EAC V2和IAS ECC测试套件
•BSI TR-03105第3.3部分具有高级安全机制的eID卡测试计划
•IAS ECC技术规范，以前称为IAS v2，基于CEN TS 15480应用的强制性功能：
prEN 14890-1:2006和prEN 14890-2:2006
ISO 7816系列
EAC V1.11
eDL-应用ISO 18013-4测试套件
•ISO/IEC 18013-4 2019 - 个人识别 - 符合ISO标准的驾驶执照 - 第4部分：测试方法
•ISO/IEC DTR 19446 - 符合ISO标准的驾驶执照-欧洲驾驶执照
访问控制、交通和智能对象：验证您的交通或访问控制应用程序的解决方案 - 由交通运营商使用
对于10373-6规范的卡和读卡器，KEOLABS提供现成的解决方案，以验证是否符合相关运输标准。
KEOLABS ISO 10373-6模拟和数字测试解决方案可供用户在开发过程中对其产品进行“内部”评估，然后再进行格式认证，一致性验证标准确保卡/票/智能对象和阅读器之间的ISO/IEC 14443互操作性。
技术特点：
PICC模拟ISO 10373-6测试套件
该PICC模拟测试套件与ISO/IEC 10373-6标准兼容，适用于A型和B型。
• 交变磁场试验
• PICC传输（106kbps~6.8Mbps）
• PICC操作场强（106kbps~6.8Mbps）
• PICC接收（106kbps~6.8Mbps）
• PICC最大负载效应
• PICC EMD电平和低EMD时间测试（106kbps）
PICC数字ISO 10373-6测试套件
该PICC数字测试套件与ISO/IEC 10373-6标准兼容，适用于A型和B型。
• A类和B类初始化测试
• 场景G.1
• PICC状态转换测试
• 防碰撞处理
• PICC对ISO/IEC14443-4场景的反应…
PCD模拟ISO 10373-6测试套件
该PCD模拟测试套件与ISO/IEC 10373-6标准兼容，适用于A型和B型。
• ISO/IEC 14443-1参数测试：
交变磁场试验
• ISO/IEC 14443-2参数测试：
PCD场强
调制指数和波形
负载调制接收
PCD EMD抗扰度试验
PCD EMD恢复试验
PCD数字ISO 10373-6测试套件
该PCD数字测试套件与ISO/IEC 10373-6标准兼容，适用于A型和B型。
• A类特定测试：
帧延迟时间PICC到PCD ISO/IEC
请求警卫时间
ATQA过程中钻头碰撞的处理
防碰撞环的处理
RATS和ATS的处理
PPS响应的处理
框架尺寸选择机制
启动帧保护时间的处理
PCD激活期间CID的处理
• B类特定测试：
I/O传输定时
框架尺寸选择机制
PCD激活期间CID的处理
• A类和B类逻辑运算测试：
轮询循环的处理
PCD对延长等待时间请求的反应
错误检测和恢复
链中NAD的处理
• 高比特率选择测试：
A类程序
B类程序
使用S（参数）块进行比特率选择的程序
移动、汽车制造商：验证NFC应用的合格解决方案 - 供移动或汽车制造商使用
KEOLABS提供现成的解决方案，以验证支持NFC的物体和系统是否符合相关标准，包括NFC论坛。
测试环境符合NFC论坛标准的严格合规要求，用于验证无源设备（卡、标签、手机等）和有源系统（阅读器、手机）中的模拟、数字和应用程序实现。
NFC论坛提供了国际测试规范，用于在13.56 Mhz非接触式通信中实现NFC协议的电话、标签、设备和其他系统的模拟和协议级别进行功能验证。这些规范是确保NFC系统和设备的可靠性和互操作性的基础。NFC论坛规范和衍生测试解决方案允许对以下内容进行一致性评估：
• 终端用户非接触式设备（智能卡（PICC）、标签、钥匙扣、NFC手机）
• 封装设备（嵌体、模块）
• 嵌入式集成电路（硬件芯片、安全元件）
KEOLABS提供根据NFC论坛要求开发和认证的完整测试解决方案。
技术特点：
NFC论坛模拟测试套件（Poller/Listener）
监听模式：
• 电源接收
• 负载效应测量
• 载波频率
• 极限条件下的调制接收
• 负载调制幅度
• 副载波调制
轮询模式：
• 功率发射测量
• 载波频率
• 重置特性
• 调制测量
• 负载调制振幅接收
NFC论坛数字测试套件（轮询器/监听器）
轮询模式：组1：
• 采用NFC-A、NFC-B和NFC-F技术的设备
轮询模式：组2：
• 采用NFC-A、NFC-B和NFC-F技术的设备
• 标签T1T、T2T、T3T、T4AT和T4BT
• NFC-A和NFC-F的点对点
• 标签操作：阅读测试、书写测试、只读写入测试
收听模式：第3组：
• 采用NFC-A、NFC-B和NFC-F技术的设备
• 标签T3T、T4AT、T4BT、T5T
• NFC-A和NFC-F的点对点
• 标签操作：阅读测试、书写测试、锁定测试、只读测试
NFC论坛LLCP/SNEP测试套件（发起方/目标方）
组1:MAC链路层
• MAC链路激活和停用
• LLC激活
• 正常相位
• LLC停用
• 对称程序
第2组：
• 非接传输模式测试
• 信息传递
第3组：
• 面向连接的模式测试
• 连接建立
• 信息传递
• 接收器繁忙状态
• 连接终止
第4组：
• 聚集测试
SNEP：
• 客户测试
• 基本互连测试
• 放置NDEF消息
• 获取NDEF消息
• 服务器测试
• 基本互连测试
• 接收NDEF消息
• 返回NDEF消息
当前产品：NFC测试仪ProxiLAB
