Tektronix MDO3泰克示波器

Tektronix 3 系列 MDO 混合域示波器，泰克MDO32, 泰克MDO34, 提供多达 4 个模拟通道、1 GHz 带宽、5 GS/s 采样率、16 通道 MSO、4 位数字码型发生器、高级触发和协议解码，是一款经典的广泛使用的泰克示波器。

型号参数

型号	泰克MDO32	泰克MDO34
模拟通道	2	4
模拟通道带宽	100 MHz、200 MHz、350 MHz、500 MHz、1GHz
模拟通道带宽	1 mV/div - 10 V/div
采样率	2.5 – 5 GS/s
记录长度	10 M
数字通道	16
AFG 输出	1（带 Aux Out 的多路复用）
频谱分析仪通道	1
频谱分析仪频率范围	9 KHZ – 1 GHz
频谱分析仪频率范围	9 KHZ – 3 GHz （当配备3-SA3选项时）

产品详情

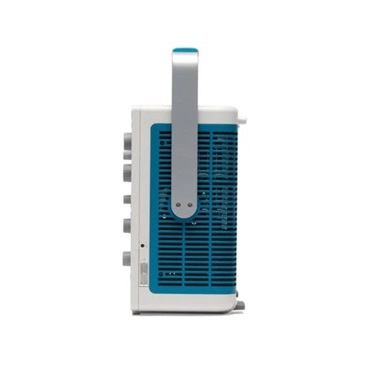

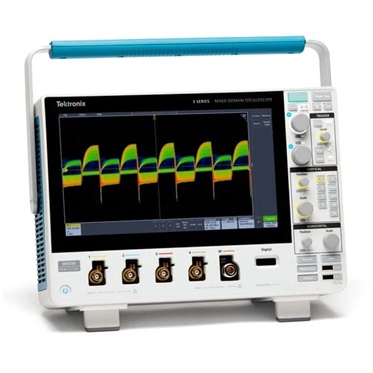

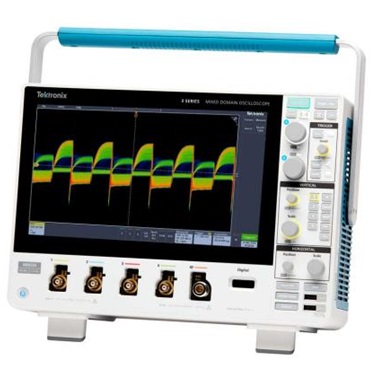

Tektronix 3 系列 MDO 混合域示波器

这是一款经典的泰克示波器。在小巧便携的示波器上体验高清晰度大显示屏。屡获殊荣的触摸式界面将您的学习曲线变成阶跃函数。独特的内置频谱分析功能由选配变为标配，其功能非常适合用于射频分析。1GHz带宽型号新升级为标配的2根或4根1GHz 无源探头，将1GHz示波器测试系统整体性能提升1倍，上升时间从700ps 提升到350ps, 可以测试信号几十甚至几百M 的高速信号。

MDO3系列泰克示波器型号

型号	模拟带宽	模拟通道	数字通道数	采样率	记录长度	频谱分析仪
泰克MDO32	100 MHz - 1 GHz	2	16	Up to 5 GS/s	10 M	最高3 GS（可选）
泰克MDO34	100 MHz - 1 GHz	4	16	Up to 5 GS/s	10 M	最高3 GS（可选）

MDO3系列泰克示波器 主要性能指标

2 条模拟通道和 4 条模拟通道型号
100 MHz, 200 MHz, 350 MHz, 500 MHz, 1 GHz 带宽型号
带宽可以升级 (最高 1 GHz)
最高 5 GS/s 采样率
所有通道上 10 M 记录长度>280,000 wfm/s 最大波形捕获速率
标配无源电压探头，3.9 pF 容性负载和 250 MHz 或 500 MHz 或1 GHz模拟带宽
频谱分析仪 (选配)：频率范围: 9 kHz - 1 GHz (标配)或 3 GHz (选配)，超宽捕获带宽，最高可达 3 GHz
任意函数发生器 (选配)：13 种预先定义的波形类型，50 MHz 波形发生，128 k 任意波形发生器记录长度，250 MS/s 任意波形发生器采样率
数字通道 (选配)：16 条数字通道，所有通道上10 M 记录长度，121.2 ps 定时分辨率
串行总线解码、触发和搜索(选配)：串行总线支持 I2C, SPI, RS-232/422/485/UART, USB 2.0, CAN, CAN FD, LIN, FlexRay, MIL-STD-1553, ARINC429 和音频标准
数字电压表/频率计数器 (产品注册后免费)：4 位 DC, AC RMS 和 DC+AC RMS 电压测量，5 位频率测量

MDO3系列泰克示波器典型应用

嵌入式设计和物联网：使用 3 系列 MDO 在混合信号嵌入式系统上执行系统级调试，并支持各种常用的串行总线，包括当今较常用的串行总线技术，迅速发现和解决问题。
功率设计：使用自动功率质量、开关损耗、谐波、纹波、调制和安全作业区测量，在经济的解决方案中提供较广泛的功率探头选择范围，进行可靠的、可重复的电压、电流和功率测量。
教育：管理工作台上的多台仪器可能会非常麻烦。3 系列 MDO 体积小(深 5.9 英寸, 149 mm)，在一台仪器中同时融合了模拟测量、数字测量、RF 测量及一台信号源。体积小、集成度高，可以帮助您讲授各种电子原理，用来执行更加完善的实验。全面升级能力可以在需求变化时或在预算允许时再增加功能。
制造测试和调试：规格和空间限制可能会给车间带来巨大影响。3 系列 MDO 把多台仪器集成到一台小型仪器中，竭尽所能地减少了机架或工作台空间。整合降低了在制造测试或调试站中使用多种不同仪器的相关成本。
安装和维护服务：在需要的时间和地点获得适当的仪器至关重要。3 系列 MDO 在一台轻便的 (11.7 磅, 5.3 公斤) 便携式仪器中提供了模拟波形、数字逻辑和频谱分析功能，特别适合空间有限、且需要灵活性的应用。

MDO3系列泰克示波器：适合于每一位工程师的示波器

无论您是在调试串行总线还是在设计高速数字标准，我们都在示波器用户界面中设置了一个新标准，以便您可以更快、更轻松地找到答案。经典的Tektronix 3 系列 MSO 系列泰克示波器适合每一个工程师。

MDO3系列泰克示波器：强大的波形捕获和分析功能

MDO 3 系列泰克示波器是一款经典的示波器，它提供了完善的工具，加快了调试的每一个阶段，从迅速发现和捕获异常事件，到搜索波形记录、找到关心的事件，到分析事件特点和器件行为。

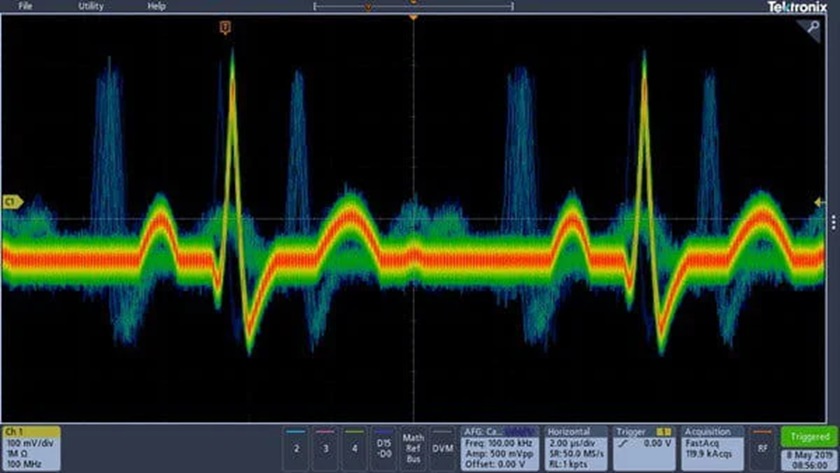

数字荧光技术能够快速了解器件的实际工作情况。其快速波形捕获速率在 FastAcq 模式下>280,000 wfms/s，可以以高概率迅速查看数字系统中常见的偶发问题：欠幅脉冲、毛刺、时序问题等。

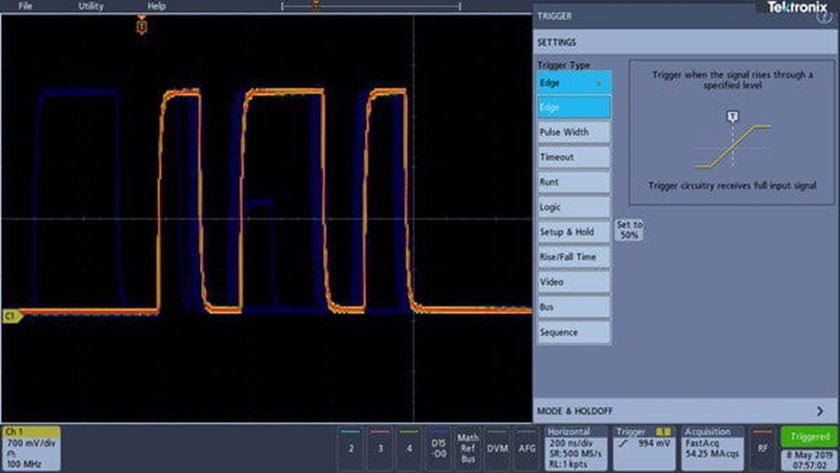

MDO3系列泰克示波器：触发

发现电路问题只是第一步，然后，您必须捕获对应的事件，以确定根本原因。为实现这一点，MDO 3 系列泰克示波器包括超过 125 种触发组合，提供了一套完整的触发，包括欠幅脉冲触发、逻辑触发、脉宽/毛刺触发、建立时间和保持时间违规触发、串行包触发和并行数据触发，帮助您迅速定位关心的事件。由于高达 10 M 记录长度，您可以捕获许多关心的事件，在一次采集中甚至可以捕获数千个串行包，以进一步进行分析，同时保持高分辨率，可以放大查看精细的信号细节。

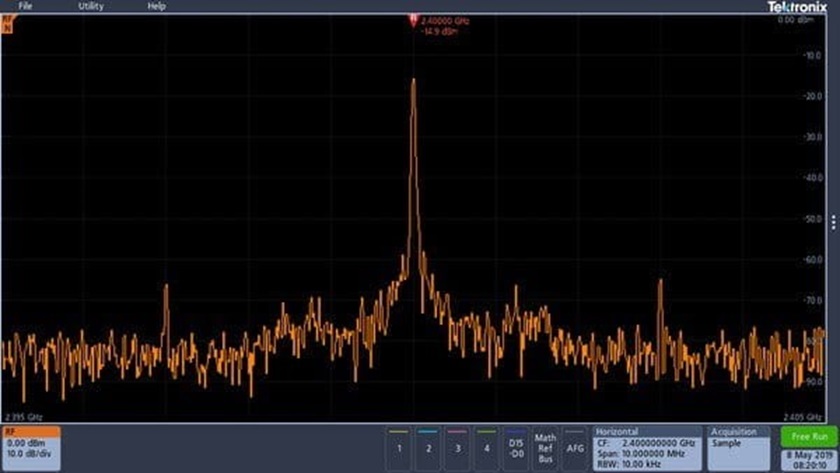

MDO3系列泰克示波器：独有的内置频谱分析仪(选配)

泰克 MDO 系列是能够提供基于硬件的集成频谱分析仪的示波器。3 系列 MDO 频谱分析仪频率范围为 9 kHz 到 1 GHz（标配）或 3 GHz （选项 3-SA3），可以在物联网和大多数消费者无线标准上执行频谱分析。

MDO3系列泰克示波器：任意函数发生器（选配）

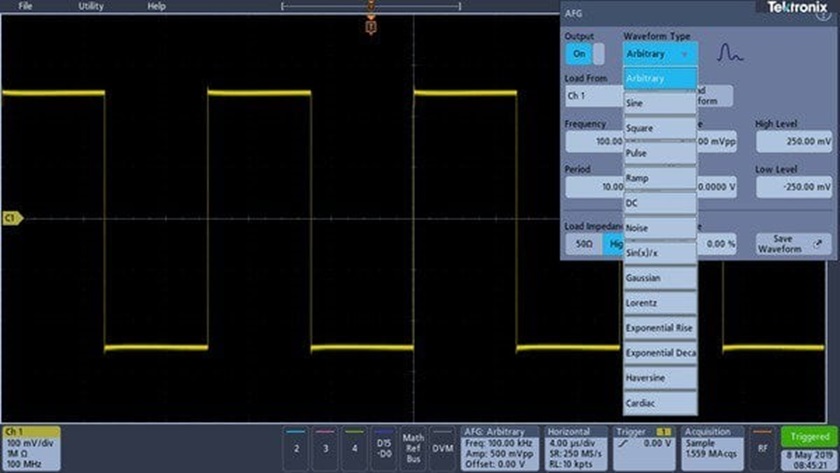

MDO 3 系列泰克示波器可以选配一个集成任意函数发生器(选项 3-AFG)，特别适合模拟设计内部的传感器信号，或在信号中增加噪声，执行裕量测试。
集成函数发生器提供了高达 50 MHz 的预定义波形，用于正弦波、方波、脉冲波、锯齿波/三角波、直流、噪声、抽样信号（Sinc 函数）、高斯白噪声、洛伦兹曲线、指数上升/下降、半正矢曲线和心电图。

MDO3系列泰克示波器：标配无源电压探头

MDO 3 系列泰克示波器包括无源电压探头，拥有业界较好仅 3.9 pF的容性负载。标配TPP探头最大限度地减少了对被测器件的影响，并把信号准确地传送到示波器进行采集和分析。下表显示了 3 系列 MDO 中每个型号标配哪些 TPP 探头。
MDO3系列泰克示波器标配探头：
100MHz, 200MHz: TPP0250: 250 MHz, 10x 无源电压探头。每条模拟通道一只
350MHz, 500MHz, 1GHz: TPP0500B: 500 MHz, 10x 无源电压探头。每条模拟通道一只
1GHz: TPP1000: 1 GHz, 10x 无源电压探头。每条模拟通道一只

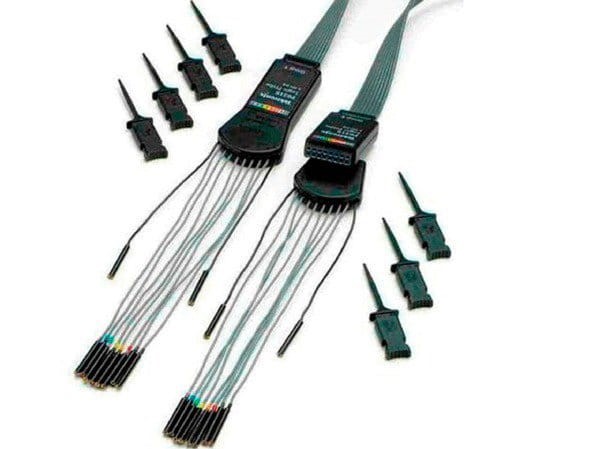

P6316 MSO 探头

这种独特的探头设计提供两个 8 通道分离座，并简化了与被测器件的连接。在连接方形引脚时，P6316 可以直接连接分布在 10 英寸中心上的 8×2 方形引脚头部。在需要更大连接灵活性时，您可以使用提供的引线组和钩爪夹在贴片设备或测试点上。P6316 提供了杰出的电气特点，容性负载仅 8 pF，支持 101 kΩ 输入阻抗。

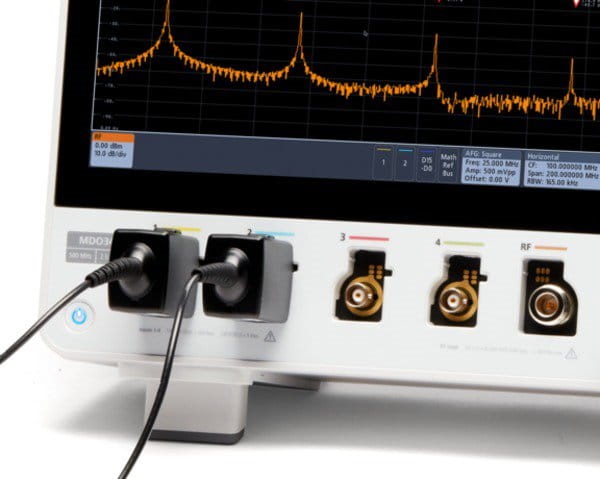

TekVPI 探头接口

TekVPI 探头接口确立了探测易用性标准。除这个接口提供的安全可靠的连接外，TekVPI 探头带有状态指示和控件，在相应通道菜单中还有一个探头菜单按钮。这个按钮可以在示波器显示器上启动一个探头菜单，其中包括探头所有相关设置和控制功能。TekVPI 接口允许直接连接电流探头，无需单独电源。TekVPI 探头可通过 USB、GPIB 或 LAN 远程控制，在 ATE 环境中提供更加灵活的解决方案。仪器从内部电源为前面板连接器提供了最高 25 W 的功率。
