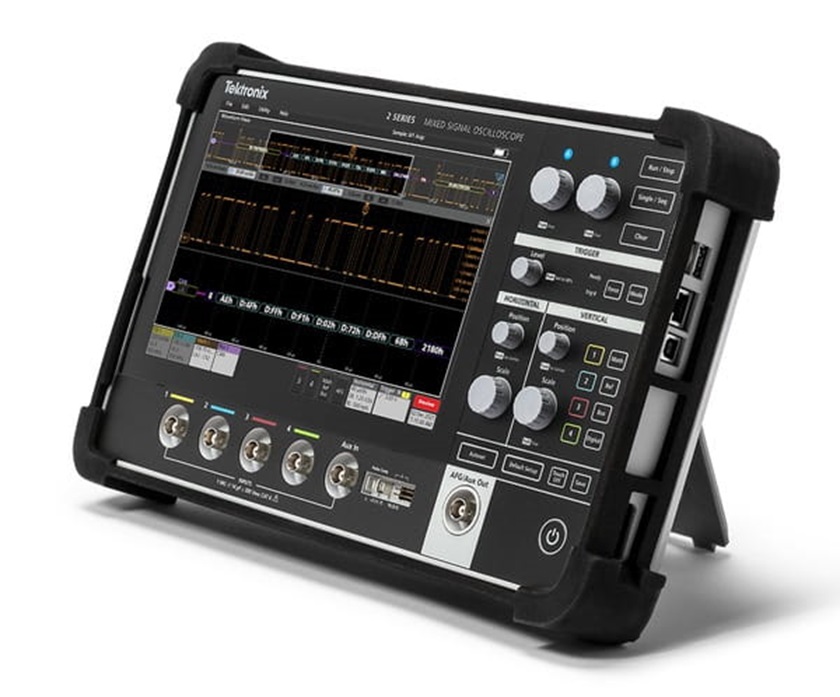

Tektronix MSO2泰克示波器

Tektronix 2 系列 MSO 混合信号示波器，泰克MSO22, 泰克MSO24, 提供多达 4 个模拟通道、500 MHz 带宽、2.5 GS/s 采样率、16 通道 MSO、50 MHz AFG、4 位数字码型发生器、高级触发和协议解码，集所有功能于一个厚约 1.5” 的紧凑型外壳中。正面和侧面 I/O 易于访问和连接。可选的可拆卸电池组为您提供在工作台或现场使用示波器的灵活性。

型号参数

型号	泰克MSO22	泰克MSO24
模拟通道	2	4
模拟通道带宽	70 MHz、100 MHz、200 MHz、350 MHz、500 MHz
模拟通道带宽	500 MHz 保证带宽，4 mV/div - 10 V/div。
采样率	1.25 GS/s 全通道，2.5 GS/s 半通道（交错）
记录长度	10 M
数字通道	16
AFG 输出	1（带 Aux Out 的多路复用）

产品详情

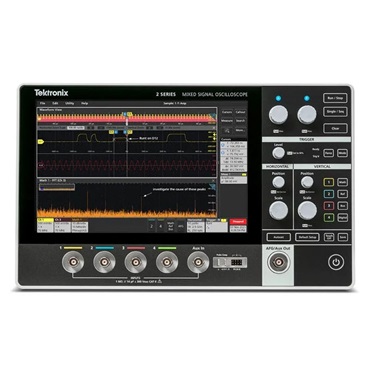

Tektronix 2 系列 MSO 混合信号示波器

提供高达 500 MHz 的带宽、2.5 GS/s 的最大采样率以及 2 或 4 个模拟通道。正面和侧面 I/O 易于访问和连接。可选的可拆卸电池组为您提供在工作台或现场使用示波器的灵活性。

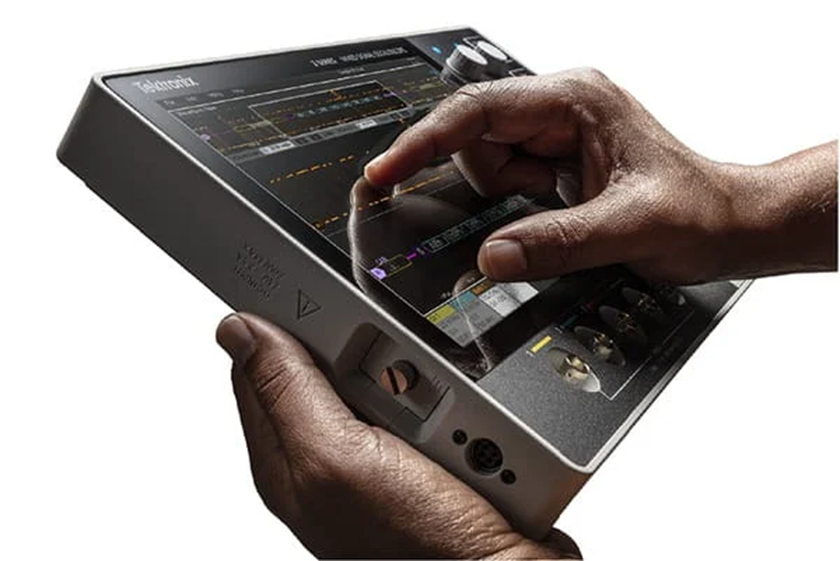

在不降低性能的情况下为您的工作台腾出更多空间。 Tektronix 2 系列 MSO 系列示波器的厚度只有 4CM，重量仅1.8KG，是一款功能齐全的实时触摸屏示波器，外形小巧、便携，感觉就像平板电脑一样。无论您的测量挑战要求您前往何处（工作台、教室或者测试现场），都可轻松携带它。

MSO2系列混合信号示波器型号

型号	模拟带宽	模拟通道	数字通道数	采样率	记录长度
泰克MSO22	70 MHz - 500 MHz	2	16	Up to 2.5 GS/s	10 M
泰克MSO24	70 MHz - 500 MHz	4	16	Up to 2.5 GS/s	10 M

MSO2系列混合信号示波器主要性能指标

模拟输入通道：2 路或 4 路输入
带宽：70 MHz、100 MHz、200 MHz、350 MHz 和 500 MHz
采样率：2.5 GS/s 半通道，1.25 GS/s 全通道
记录长度：每个通道 10 M 个点
垂直分辨率：8 位 ADC，高分辨率模式下高达 16 位
标准触发类型：边沿、脉宽、欠幅、超时、逻辑、建立和保持、上升/下降时间和并行总线
标准分析：
光标：波形、V 条、H 条和 V&H 条
测量：37
绘图：XY，限值模板
数学：基本波形代数、FFT 和高级公式编辑器
搜索：搜索任何触发标准
串行触发、解码和分析（选配）：I2C、SPI、RS-232/422/485/UART、CAN、CAN FD、LIN 和 SENT
数字输入通道（选配）：16 路输入
任意函数发生器（选配）：50 MHz 波形生成，波形类型：任意波形、正弦波、方波、脉冲、锯齿波、三角波、DC 电平、高斯、洛伦兹、指数上升/下降、Sin(x)/x、随机噪声、半正矢波、心电图
数字码型发生器（选配）：4 位，用户定义、手动和切换
显示器：10.1 英寸 TFT 彩色，WXGA (1280 x 800) 分辨率，容性（多触点）触摸屏

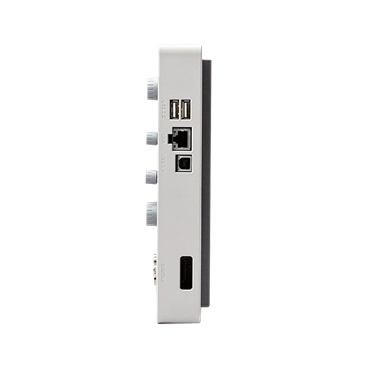

连接：USB 2.0 设备（单端口），USB 2.0 主机（双端口），LAN（10/100 MB/s Base-T 以太网）
电池组（选配）：电池组，带 2 个电池槽，具有热插拔功能，正常使用时间为 8 小时（两节电池）
远程控制：借助网络连接和远程虚拟网络计算 (VNC)，可远程查看和控制示波器。
VESA 安装：100 mm x 100 mm VESA 接口
安全性：Kensington 防盗锁，T-Bar 型
标准探头：每条通道一个 TPP0200 200 MHz 10:1 电压探头
协作工具（选配）：
TekDrive：通过 TekDrive 云保存和调用波形、设置和截屏。与团队中的其他成员共享数据。
TekScope：执行基本的仪器控制并将波形数据传输到 PC。离线分析，比如对保存的数据进行协议解码、自动测量等。

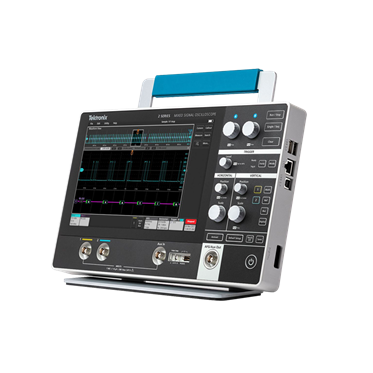

用于日常调试和测试的紧凑型示波器

Tektronix 2 系列 MSO 系列示波器小巧紧凑（可装入笔记本电脑包），但它提供高达 500 MHz 的带宽、2.5 GS/s 的最大采样率以及 2 或 4 个模拟通道。正面和侧面 I/O 易于访问和连接。可选的可拆卸电池组为您提供在工作台或现场使用示波器的灵活性。

简单的触摸屏界面和控件

Tektronix 2 系列 MSO 系列示波器提供了与先进的泰克示波器相同的屡获殊荣的触摸屏用户界面和简化的控制面板。
简化的前面板只包含关键的控件
旋钮周围的彩色 LED 环形灯指示要调整的活动信号源或参数
按钮下方的彩色 LED 灯指示状态

只需一台仪器即可执行全面的调试

Tektronix 2 系列 MSO 系列示波器具有多个集成选件，只需一台仪器即可满足您的所有调试需求。
内置 16 个用于测试数字电路的 MSO 通道

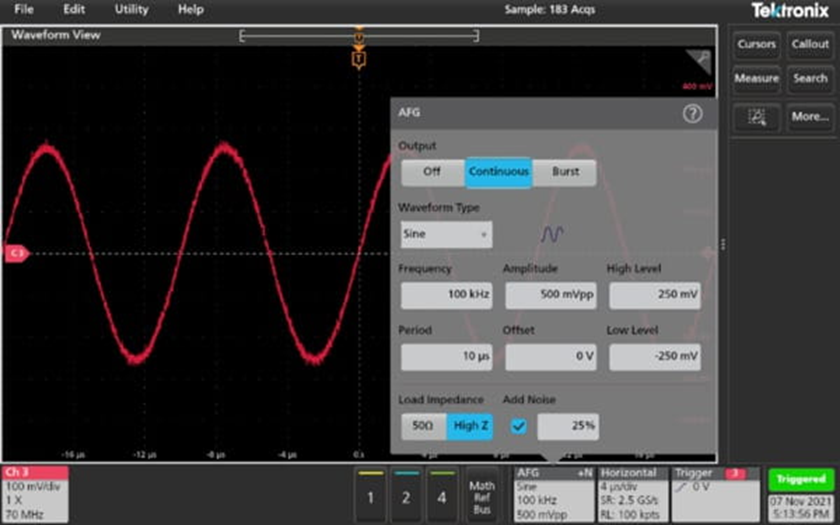

用于模拟被测电路的 50 MHz AFG 4 位模式发生器*
支持多种探头以捕获广泛的信号

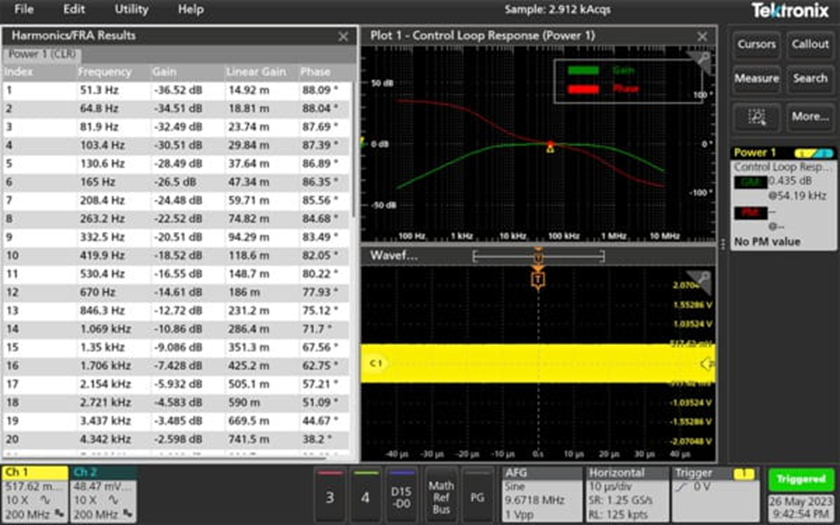

全面分析能力，快速获得所需信息

Tektronix 2 系列 MSO 系列示波器配备全套分析工具，只需轻轻一触，即可访问仪器配置或波形管理任务。
基于波形和屏幕的光标，并且用户可选择读数位置
无限的自动测量
基本和高级波形数学，包括任意公式编辑
用于频谱分析的 FFT

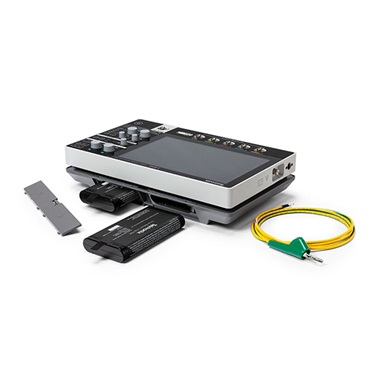

可选附件增强多功能性

Tektronix 2 系列 MSO 系列示波器提供多种可选附件，增强多功能性。
双槽电池组支持长达八小时的电池续航时间，并且可现场热插拔
机架安装套件可轻松连接至 VESA 支架，允许访问所有仪器端口
可选的保护箱为仪器提供 1米的最大防摔高度，并包括支架和便携包
与许多现成的 VESA 附件兼容，包括轮式推车、杯托支架、桌臂支架等

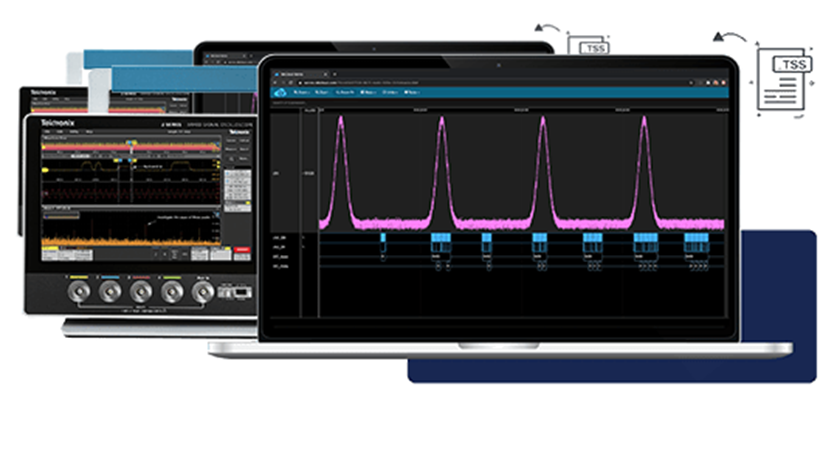

通过示波器软件进行分析、共享和协作

在实验室、教室或任何地点之外捕获数据，并与下一个工作台或下一个时区的同事轻松协作。
内置 VNC 服务器，可通过 PC、平板电脑或手机等设备控制仪器
TekDrive 云存储有助于记录保存和协作
使用 TekScope™ PC 分析软件在联机或脱机模式下分析示波器的数据，就像使用示波器一样
TekScope 和 TekDrive 可免费试用六个月

MSO2系列混合信号示波器应用

嵌入式设计

电源序列和测量
用于 I2C、SPI、RS-232/422/485/UART、CAN、CAN FD、LIN 和 SENT 的串行协议触发和分析
设备描述
数据共享和远程协作

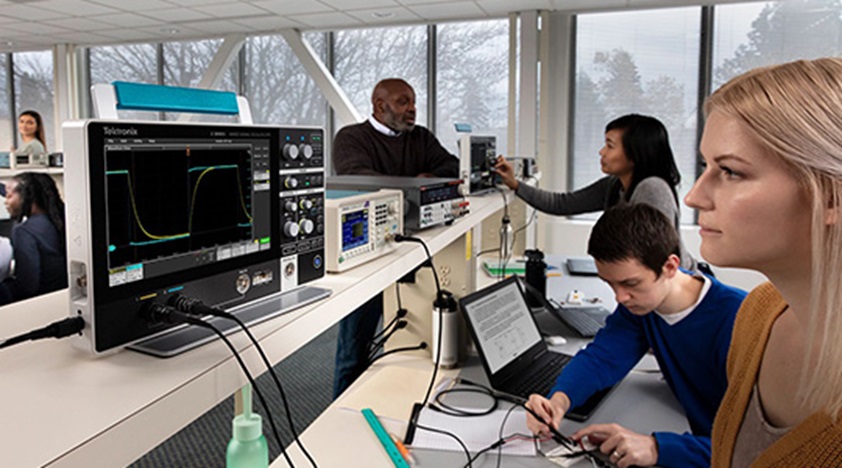

教育

带有图形图像和说明文字的菜单，用于快速查看功能概述
集成的帮助系统促进自我学习/发现
支持远程教学、共享和学习的软件
能够独立地禁用自动设置、光标和测量。

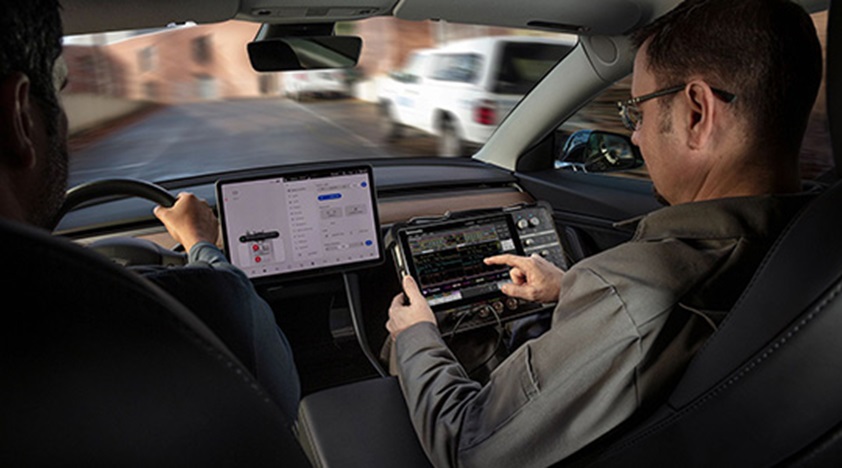

汽车

控制器局域网 (CAN) 总线故障排除
设计/调试电子控制单元 (ECU)
SENT 传感器总线故障排除
车辆运行时的车内或现场测试
车辆传感器测试与调试
局域互连网络 (LIN) 总线故障排除

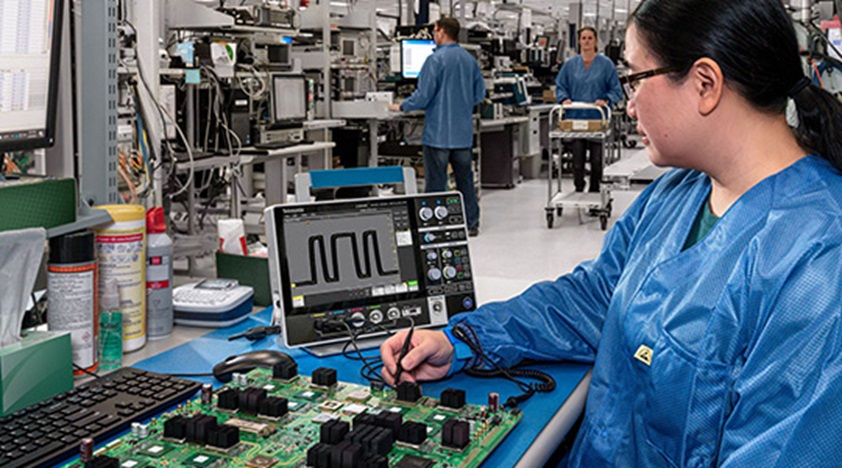

制造

基于黄金参考信号的极限和模板测试
电路板返工和故障排除
故障分析
自动化测试

MSO2系列混合信号示波器探头

Tektronix 2 系列 MSO 系列示波器提供多种可选探头。

无源探头
探头	描述
P2221	无源探头：200 MHz，1X/10X，BNC
P3010	探头，无源；100MHz，10X，带读数，适用于 TDS3000 系列
P5050B	无源探头；10X 500 MHZ 无源电压探头；带盖 BNC
P6139B	无源探头：500 MHz，10X，BNC
THP0301-B	300 MHz 10X 无源探头蓝色
TPP0100	无源探头：100 MHz，10X，BNC
TPP0200	无源探头：200 MHz，10X，BNC

电流探头
探头	描述
A622	电流探头：100 kHz，10 mA 至 100 A，AC/DC，BNC
CT1	电流 XMFR；1GHZ 12A 带探头 - 一致性声明
CT2	电流 XMFR；200MHZ 36A 带探头 - 本产品包含一致性声明
CT6	CT6 探头；电流探头，高频/小体积 - 可追溯校准标准证明
P6021A	探头，AC 电流；250 安培 AC，60 MHz，5 FT 带长期安全控制
P6022	电流探头：120 MHz，1 mA 至 3 A，AC，BNC
TCP2020	电流探头，DC 耦合，50 MHZ 带宽，20 A，BNC 接口
TCP303	探头，AC/DC 电流；DC-15MHZ，150A DC - 可追溯校准标准证明
TCP305A	探头，AC/DC 电流；50 安培 DC，DC-50MHZ，可追溯校准标准证明
TCP312A	探头，AC/DC 电流；30 安培 DC，DC-100MHZ，可追溯校准标准证明
TCP404XL	探头，AC/DC 电流；DC-2MHZ，500A DC，750A DC 随占空比降额，可追溯校准标准证明
TCPA300	电流探头：100 MHz，放大器（需要探头）
TCPA400	电流探头：50 MHz，放大器（需要探头）
TRCP0300	电流探头：30 MHz，250 mA 至 300 A，仅交流，BNC 接口
TRCP0600	电流探头：30 MHz，500 mA 至 600 A，仅交流，BNC 接口
TRCP3000	电流探头：16 MHz，500 mA 至 3000 A，仅交流，BNC 接口

高压单端探头
探头	描述
P5100A	高压探头：500 MHz，100X，2.5 kV，单端，BNC
P5122	高压探头：200 MHz，100X，1 kVRMS CAT II，单端，BNC，安全控制
P5150	高压探头；50X，500 MHZ，2.5 kV
P6015A	高压探头；75MHZ，40KV，1000X 10 FT - 可追溯校准标准证明

高压差分探头
探头	描述
P5200A	高压探头：50 MHz，50X/500X，1.3 kV，差分，BNC

附件	描述
119-9725-00	附加 AC/DC 电源
2-BP	带 2 个电池槽和 1 块电池的电池组
2-HC	硬面手提箱
2-PC	带仪器支架和保护套的便携包
2-RK	机架安装套件
TEKBAT-01	与电池组 2-BP 配合使用的附加电池
TEKCHG-01	用于为 TEKBAT-01 电池充电的独立电池充电器
