Tektronix MSO5紧凑型示波器

Tektronix 5 系列 MSO紧凑型示波器, MSO58LP, MSO58LPGSA, 基于MSO5系列泰克示波器。用户可以在开发过程中使用MSO5系列泰克示波器及漂亮的 15.6 英寸触控显示器及全面测量分析功能。然后在从产品转到制造时，用户可以在制造应用中使用与研发期间开发的相同的软件和测试例程，节约时间和机架空间。这款高速数字示波器采用 12 位模数转换器，在紧凑的封装中提供 8 个输入通道（加上 AUX Trig），仅 3.5 英寸高 (2U)。

型号参数

型号	MSO58LP、MSO58LPGSA
FlexChannel输入通道	8
最大模拟通道	8
最大数字通道数（带可选逻辑探头）	64
带宽（计算的上升时间）	1 GHz (400 ps)
DC增益精度	50 Ω：±1.0%，(±2.0% @ ≤ 1 mV/div)，±0.5% 的满刻度，（±1.0% 的满刻度 @ 1 mV/Div 和 500 μV/Div 设置） 1 MΩ：±1.0%，(±2.0% @ ≤ 1 mV/div)，±0.5% 的满刻度，（±1.0% 的满刻度 @ 1 mV/Div 和 500 μV/Div 设置）
ADC分辨率	12 位
采样率	在所有模拟/数字通道上 6.25 GS/s（160ps 分辨率）
记录长度	所有模拟/数字通道上高达 500 M 样点
波形捕获速率	>500,000 wfms/s

产品详情

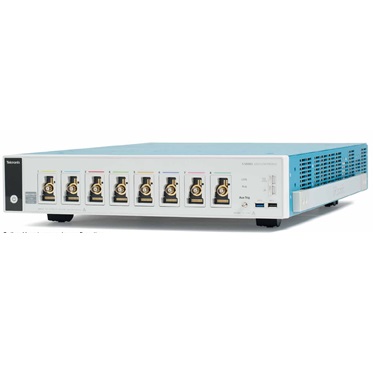

Tektronix 5 系列 MSO 紧凑型示波器

MSO5系列泰克示波器型号

型号	模拟带宽	采样率	记录长度	模拟通道	数字通道	函数发生器输出
MSO58LP	1 GHz	6.25 GS/s	500 M 点	8	可达 64 条（可选）	1 条（选配）
MSO58LPGSA	1 GHz	6.25 GS/s	500 M 点	8	可达 64 条（可选）	1 条（选配）

MSO5系列紧凑型示波器 主要性能指标

FlexChannel 输入通道：8
最大模拟通道数：8
最大数字通道数（带可选逻辑探头）：64
带宽（计算的上升时间）：1 GHz (400 ps)
DC 增益精度：50 Ω：±1.0%，(±2.0% @ ≤ 1 mV/div)，±0.5% 的满刻度，（±1.0% 的满刻度 @ 1 mV/Div 和 500 μV/Div 设置）。1 MΩ：±1.0%，(±2.0% @ ≤ 1 mV/div)，±0.5% 的满刻度，（±1.0% 的满刻度 @ 1 mV/Div 和 500 μV/Div 设置）
ADC 分辨率：12 位
垂直分辨率：8 位 @ 6.25 GS/s，12 位 @ 3.125 GS/s，13 位 @ 1.25 GS/s（高分辨率），14 位 @ 625 MS/s（高分辨率），15 位 @ 312.5 MS/s（高分辨率），16 位 @ ≤125 MS/s（高分辨率）
采样率：在所有模拟/数字通道上 6.25 GS/s（160ps 分辨率）
记录长度：所有模拟/数字通道上高达 500 M 样点
波形捕获速率：>500,000 wfms/s
任意波形/函数发生器（可选）：13 种预先定义的波形类型，高达 50 MHz 输出
DVM：4 位 DVM（产品注册后免费）
触发频率计数器：8 位频率计数器（产品注册后免费）
带宽选项：20 MHz、250 MHz 和 1 GHz
输入耦合：DC、AC
输入阻抗：50 Ω ± 1%, 1 MΩ ± 1%，13.0 pF ± 1.5 pF
输入灵敏度范围：1 MΩ, 500 µV/div ~ 10 V/div，1-2-5 序列; 50 Ω, 500 µV/div ~ 1 V/div，1-2-5 顺序。注：500 μV/div 是 1mV/div 的 2 倍数字缩放
最大输入电压：50 Ω：5 VRMS, 峰值 ≤ ±20 V (DF ≤ 6.25%)。1 MΩ：300 VRMS CAT II，对于 1 MΩ，在 4.5 MHz ~ 45 MHz 时额定值以 20 dB/10 倍频程比率下降；45 MHz ~ 450 MHz 时额定值以 14 dB/10 倍频程比率下降；> 450 MHz 时，5.5 VRMS
有效位 (ENOB)，典型值：< 1 GHz 型号, High Res 模式, 50 Ω, 10 MHz 输入, 90% 全屏

MSO5系列紧凑型示波器 迅速从实验室转到制造

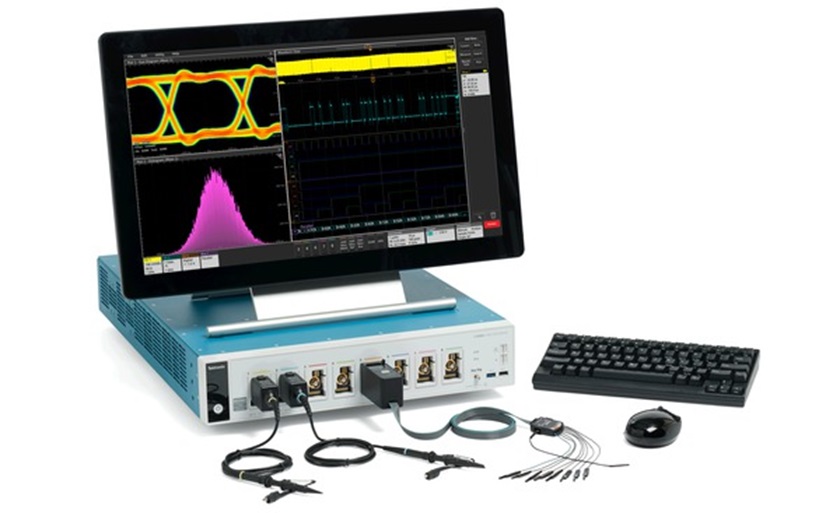

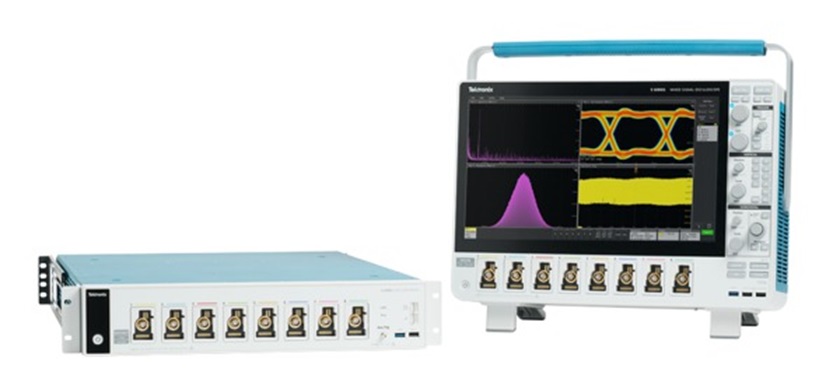

自动测试系统要求强大的编程性能且通常受到机架空间的限制。 MSO5系列紧凑型示波器在 2 个机架中提供 8 个输入通道且随时可加装。每条输入通道可以作为一条精准模拟通道或 8 条数字通道。泰克MSO 5 系列紧凑型基于泰克取得骄人成绩的MSO5系列泰克示波器。这意味着您可以在开发过程中使用MSO5系列泰克示波器及漂亮的 15.6 英寸触控显示器及全面测量分析功能。然后在您准备从产品转到制造时，您可以在制造应用中使用与研发期间开发的相同的软件和测试例程，节约时间和机架空间。

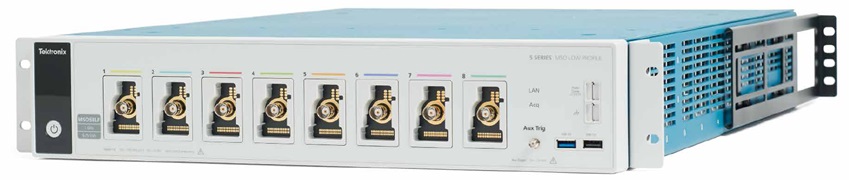

支持8 个 FlexChannel 输入外加辅助触发输入

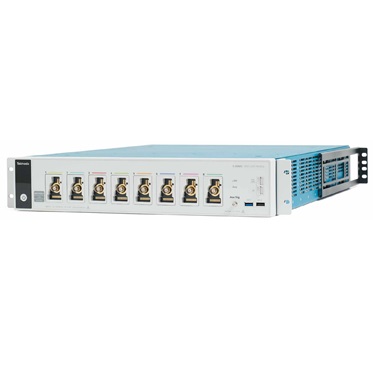

支持2 个机架高（3.5 英寸）且带机架固定架
支持10/100/1000 以太网 LAN，便于通信
支持USB 3.0 设备端口，便于快速通信
支持内置编程命令转换器

MSO5系列紧凑型示波器：高能物理

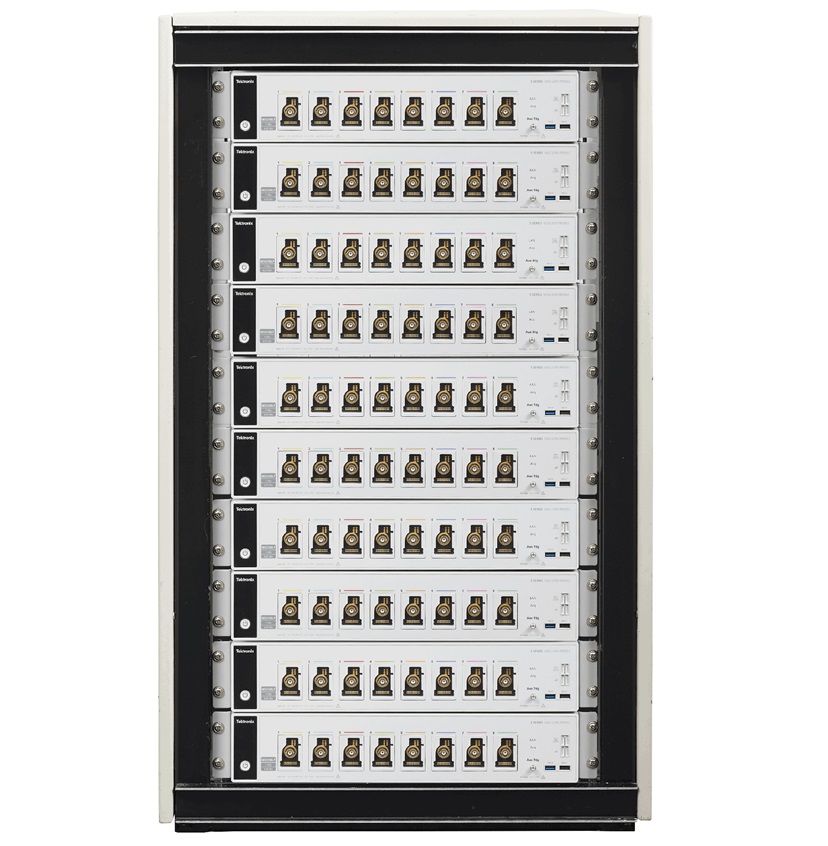

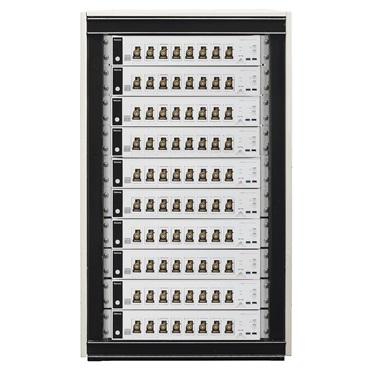

应用于捕获粒子物理领域的瞬态事件的脉冲功率测试，需要应对在严苛的物理环境中采集多动态范围的信号。 5 系列紧凑型混合信号示波器的通道密度是传统台式示波器的 6 倍多，具有业内领先的性能，因此，可以可靠地采集准确的测试数据。
支持12 位模数转换器
支持1 GHz 的 7.6 位 ENOB
支持500 M 记录长度在 6.25 GS/s 下的采集时间多达 80 ms
2 个机架高（3.5 英寸）

MSO5系列泰克示波器：远程控制和自动化

通过测试自动化，可确保您获得快速、可重复的结果，同时允许您从任何地方访问您的工具和数据。

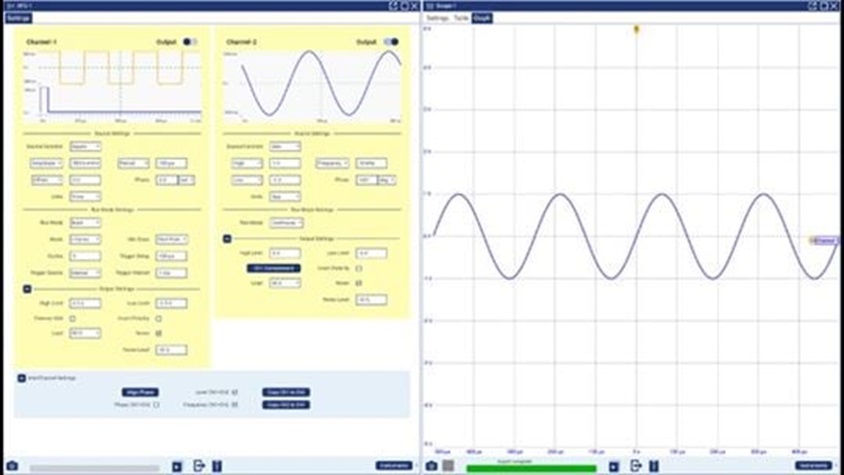

KickStart 简化了您的示波器自动化过程，因此您可以找到进入下一个开发阶段所需的答案。
自动收集读数和波形，并将其传输至 PC
在多台仪器上单独运行测试，或作为系统的一部分运行测试
借助大而清晰的查看区域、比较工具和直观的控件，可快速实现数据可视化
除示波器外，还支持吉时利 SMU、DMM、AFG 和电源
