USB协议分析仪CTR1

Ellisys Type-C Tracker（简称CTR1）USB协议分析仪适用于USB Type-C Port Controller & I2C，USB Power Delivery，Voltage Tracking for CC, Vconn, SBU, Vbus，USB 2.0，DisplayPort，Thunderbolt Alt Mode & SBU UART，HDMI DDC, CEC, & Alt Mode，UART，SPI，SWD，I2C等协议分析。 具有抓包并协议分析，电压跟踪，集成逻辑分析和备用模式支持的一体化超便携多协议Type-C USB协议分析仪。

重要参数

  • 一体化：同步采集USB电源传输协议，Type-C电压跟踪（Vconn，Vbus，SBU和CC），USB 2.0，Thunderbolt 3 UART和DisplayPort auxiliary（AUX）信号Type-C SBU线，支持DisplayPort，HDMI和Thunderbolt的备用（ALT）模式，以及串行线调试（SWD）协议，UART，串行外设接口（SPI）I2C特定协议的捕获和解码，Type-C控制器接口I2C流量。

  • 总线供电：只需连接到您的电脑的USB端口即可开始工作，轻巧易用。

  • 超级便携性：口袋大小，尺寸63.5 x 63.5 x 12毫米（2.5“x 2.5”x 0.47“）

  • 实时显示：利用第五代Ellisys协议分析软件实时显示捕获的流量。

  • 精确定时：通过对捕获的所有协议，电气和逻辑信号进行高度精确的定时表征，快速了解定时问题。

  • 专业软件：使用广受欢迎，广泛采用和高度灵活的Ellisys多协议分析软件。

  • 安全云访问：使用内置的安全云功能，与同事快速轻松交换捕获trace和书签bookmark。

  • 详细协议解码：从新规范到字段位和字节的所有元素。

  • 集成的逻辑分析：可视化数字信号，如GPIO，中断，调试端口等，与所有其他捕获的流量同时并且完美地同步。

  • 免费维护：免费终身软件更新以及免费的全功能查看器软件。

  • 现场可升级性：Type-C Tracker协议分析仪可现场升级以允许添加特征（即从一个版本推进到另一个版本）。



产品详情

Ellisys USB协议分析仪Type-C Tracker（CTR1）

Ellisys USB Type-C Tracker（简称CTR1）适用于USB Type-C Port Controller & I2C，USB Power Delivery，Voltage Tracking for CC, Vconn, SBU, Vbus，USB 2.0，DisplayPort，Thunderbolt Alt Mode & SBU UART，HDMI DDC, CEC, & Alt Mode，UART，SPI，SWD，I2C等协议分析。
具有抓包并协议分析，电压跟踪，集成逻辑分析和备用模式支持的一体化超便携多协议USB Type-C协议分析仪。

专业的USB Type-C及USB充电一体化协议分析仪
CTR1是专业的强大的USB Type-C及USB充电一体化USB协议分析仪，支持以下相关的协议：
USB Power Delivery
Voltage Tracking for CC, Vconn, SBU, Vbus
USB 2.0
Logic/GPIO Signals
DisplayPort AUX and Alt Mode
HDMI DDC, CEC, and Alt Mode
Thunderbolt 3 Control and Alt Mode
USB Type-C Port Controller (TCPCI) and I2C
Serial Peripheral Interface (SPI)
UART
Serial Wire Debug (SWD)

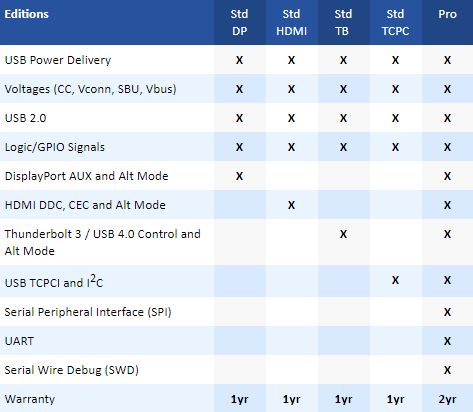

USB Type C协议分析仪 USB Type-C Tracker (CTR1)具有不同配置

分别是：
CTR1-A-STD-DP, 支持USB 2.0, USB Type-C, USB Power Delivery, DisplayPort AUX and Alt Mode
CTR1-A-STD-HDMI，支持USB 2.0, USB Type-C, USB Power Delivery, HDMI DDC, CEC and Alt Mode
CTR1-A-STD-TB, 支持USB 2.0, USB Type-C, USB Power Delivery, Thunderbolt 3 / USB 4.0 Control and Alt Mode
CTR1-A-STD-TCPC, 支持USB 2.0, USB Type-C, USB Power Delivery, USB TCPCI and I2C
CTR1-A-PRO, 支持USB 2.0, USB Type-C, USB Power Delivery, DisplayPort AUX and Alt Mode, HDMI DDC, CEC and Alt Mode, Thunderbolt 3 / USB 4.0 Control and Alt Mode, USB TCPCI and I2C, SPI, UART, SWD等


Ellisys USB协议分析仪USB Analyzer具有多种型号

分别是：
EX200: USB 2.0 Protocol Analyzer
EX260: USB 2.0 Protocol Analyzer + USB 2.0 Protocol Generator + USB 2.0 Compliance Test
EX280: USB 3.0 Protocol Analyzer + USB 3.0 Protocol Generator + USB 3.0 Compliance Test
EX350: USB 3.1 Protocol Analyzer + USB 3.1 Protocol Generator + USB 3.1 Compliance Test + USB Power Delivery Protocol Analyzer & Generator
CTR1: USB Type-C Protocol Analyzer + USB 2.0 Protocol Analyzer + USB Power Delivery Protocol Analyzer + Generator


USB Type-C Tracker (CTR1) 典型测试环境

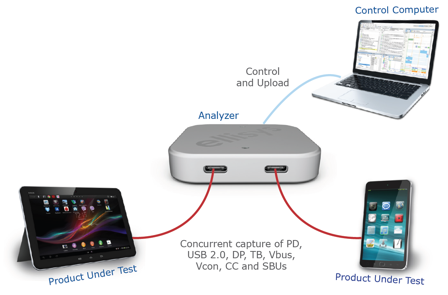

Type-C通信和电压测试
被测产品（PUT）连接到CTR1前面板上的Type-C插座，控制计算机连接到CTR1以供电和上位机软件控制。支持的流量都被捕获并实时上传到控制计算机。 通信信号流经CTR1，CTR1的捕获引擎将自动确定哪个C型通信通道（CC）引脚用于USB供电通信以及哪个引脚正用于Vconn。除了USB 2.0流量之外，还可以捕获在Type-C边带使用（SBU）线路上运行的各种协议。提供特殊的电缆（图中未展示）来管理正确的信号路由。

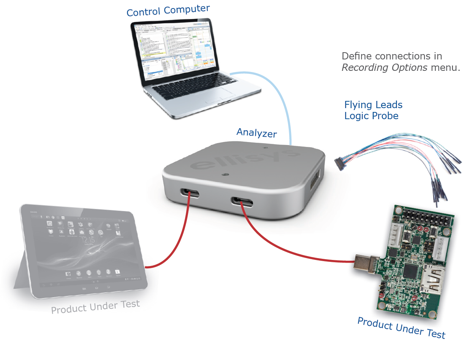

逻辑信号，TCPCI / I2C和其他串行协议
逻辑连接可用于捕获逻辑/通用IO信号和几个协议，如I2C，UART，SWD和SPI。该流量在整个Tracker软件应用程序的各个窗口中显示，包括特定于协议的概览和即时计时视图，用于各种协议分析和与时间相关的精确表征。逻辑连接流量和信令可以同时捕获，并与其他逻辑连接输入以及捕获的前面板Type-C流量（CC，SBU和USB 2.0）（包括电压状态）精确同步。捕获的逻辑信号可以分组为用户命名的总线，以增加方便性。

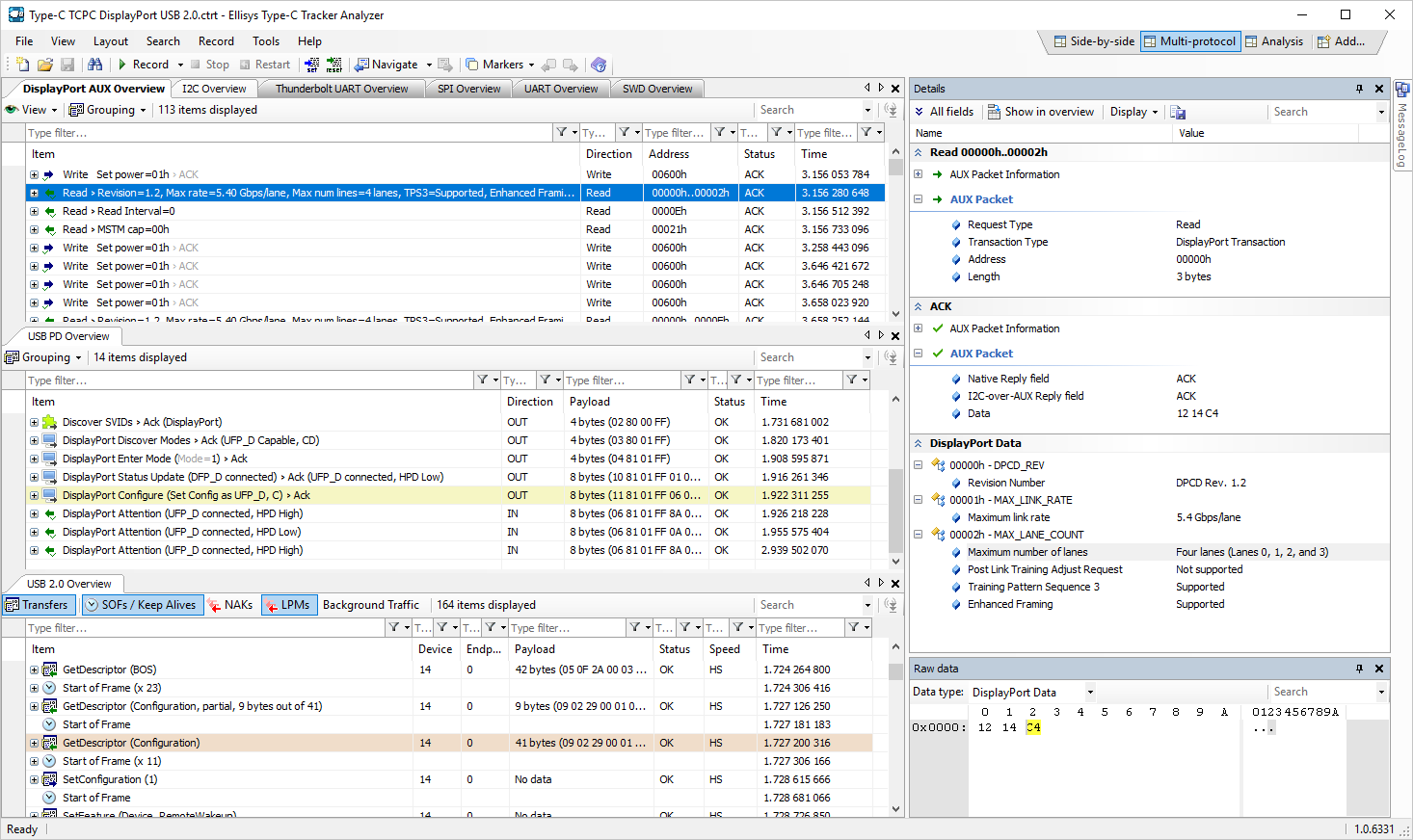

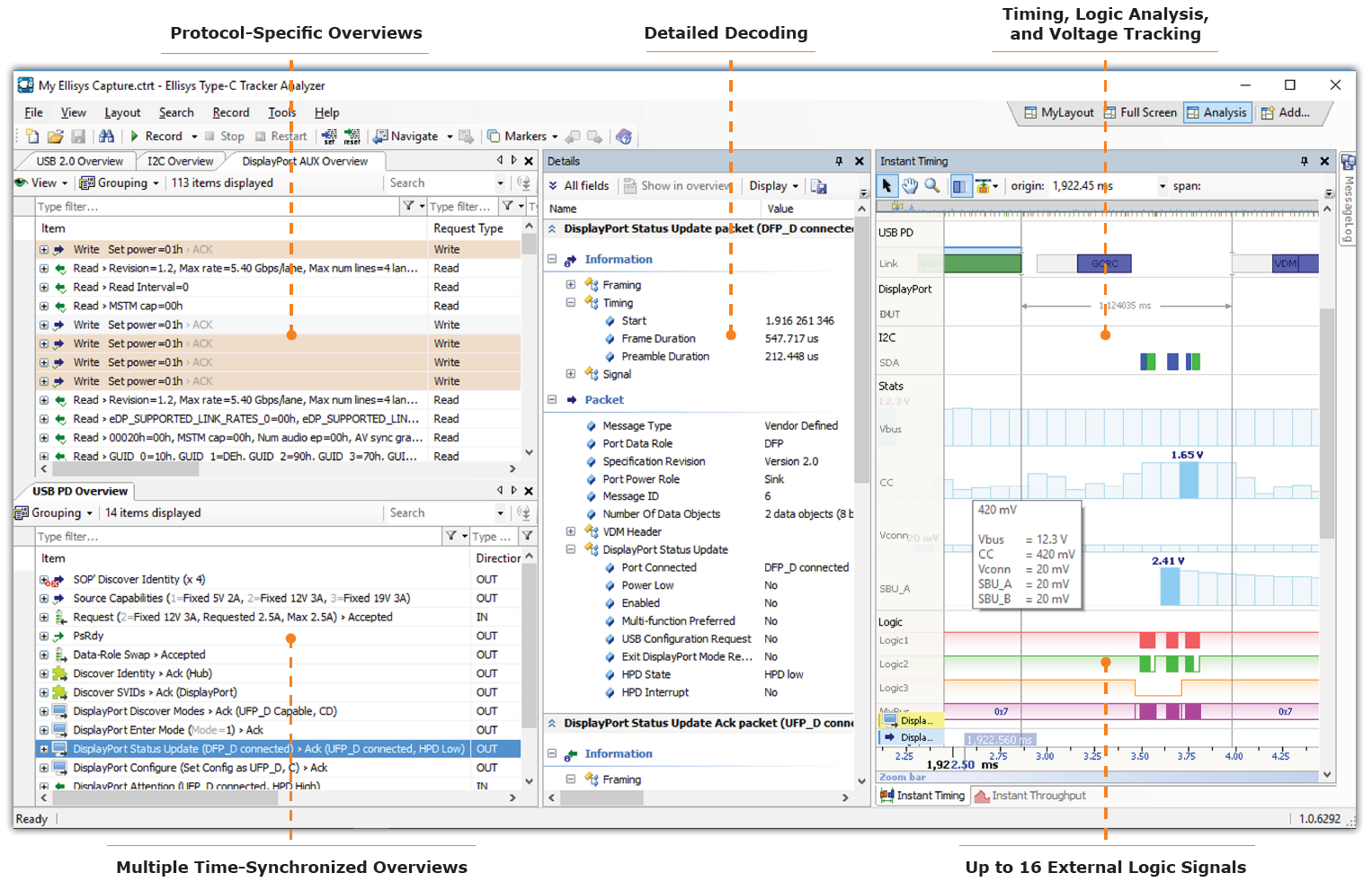

软件概述
Ellisys软件应用程序以灵活且易于理解的方式提供可现场验证和无处不在的数据包、交易事务、及其他通信的详细解码。

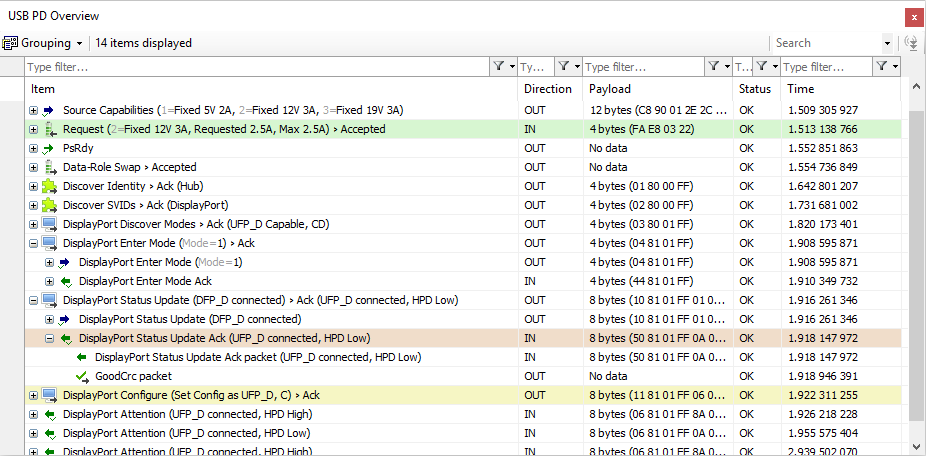

特定协议概述
这是概述特定协议的主要显示窗口，每个协议都提供了自己的概述。 数据包，交易，转账和其他事件按照时间顺序从上到下以非常灵活的格式显示。这些窗口高度可配置，列和内容完全由用户控制。为标准或用户添加的列提供即时筛选器，通过减少搜索或滚动不需要的信息的需要，创建高效的工作环境。
概述可以堆叠，并排放置，或根据需要隐藏，以创建理想的工作条件，并增强对各种类型C流量的视觉理解。 提供智能的数据包和事务分组显示方法，旨在满足各种高级和低级调试和验证任务的需求。

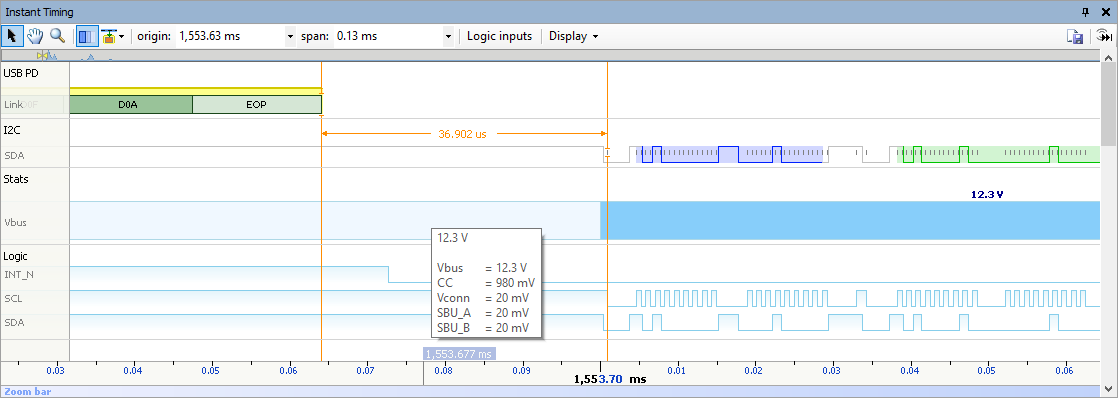

精确时序分析
即时计时视图是Ellisys的另一项创新，使得我们产品广受用户欢迎。 跟踪器捕获的数据包和其他协议事件在此视图中以严格精确的方式呈现，并与其他视图，其他协议或逻辑信号以及USB Power Delivery和Type-C电压状态精确同步。 提供了各种手动定时光标和飞越指示。
外部逻辑信号可以通过逻辑/ GPIO连接捕获，并以分立格式和分组总线格式显示，与捕获的其他事件同步。 总线吞吐量信息也被提供来协助表征数据传输问题。

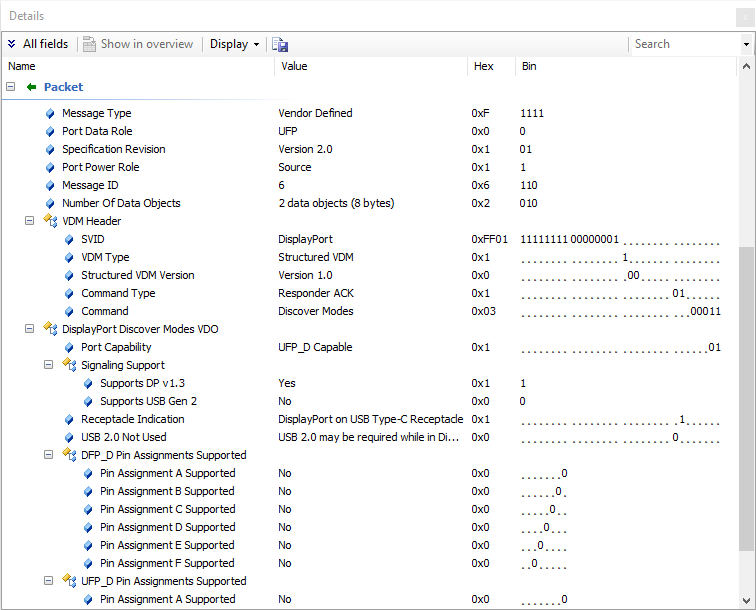

详细的解析
CTR1捕获的协议流量被巧妙地解码为从字段到字节到原始数据的级别级数。概览选择显示在“详细信息”视图中，按照相关规范定义的字段和值进行细分。原始数据视图中突出显示了详细信息视图中的选择，该视图提供了二进制，ASCII，十六进制和八进制视图的选项。 为这些显示器提供了各种导出格式。详细信息视图中的字段可以插入到相应的概览中，为当前的任务定义精确的工作环境。

多协议支持
使用一种工具来管理USB Type-C上的多种协议和电子状态是经济的，并为用户提供了调试和验证练习的省时方法。 跟踪器支持的协议可以同时捕捉，并可以在精确的时间进行实时显示。 Ellisys软件套件的灵活性允许用户根据手头任务的要求提供无限数量的选项来显示信息。

技术规范
连接

  • Link under test (2): USB Type-C
  • Control connection: USB Type-C
  • Logic: 16 general purpose inputs/outputs with configurable level and threshold
  • Sync (2): USB Micro A-B (reserved for future use)
  • Power: Bus-powered via control connection (5 V ±10%)

支持的协议

  • USB Power Delivery 3.0
  • USB Power Delivery Vendor-Defined Messages
  • USB Type-C voltage states
  • USB 2.0
  • DisplayPort™ alternate mode
  • DisplayPort™ auxiliary (AUX) signaling over SBU
  • Thunderbolt 3 Control signaling over SBU
  • HDMI Alt Mode, DDC, CEC
  • TCPCI (Type-C Port Controller Interface)
  • I2C (Inter Integrated-Circuits)
  • UART (Universal Asynchronous RX/RX)
  • SPI (Serial Peripheral Interface)
  • SWD (Serial Wire Debug)

时序

  • Timing resolution of 5 ns
  • Relative and time-of-day (UTC and local) timestamps with 1 ns precision
  • Zero-reference timestamp placement
  • Click/drag timing cursors
  • Packet, frame, and preamble duration tracking
  • Bit-rate tracking

支持的模式

  • Direct operation via GUI
  • Remote API automation operation

LED显示模式

  • Activity and control indicators
  • USB connection statuses
  • Operating statuses

协议分析能力

  • Concurrent, synchronized capture of all supported protocols, electrical signaling, and logic signals
  • Multiple-unit synchronization capability (future)
  • Real-time display of captured traffic
  • Hardware filtering for select protocols
  • Display filters
  • Bookmark placement and import/export
  • Secure cloud upload/download of saved files
  • Customizable overview columns
  • Real-time user message-log injection
  • Bus powered operations

逻辑信号能力

  • 16 inputs (max 3.6V)
  • Configurable level and threshold
  • Timing resolution of 400 ns, accuracy 5 ns
  • Bandwidth of 50 MHZ

USB充电协议能力

  • Non-intrusive probing
  • Custom Type-C analysis cable for Vconn monitoring
  • Packet and transaction error detection and display
  • Synchronized timing between packets and all USB Type-C voltages
  • Vendor–defined message support
  • Detailed field/byte/bit decoding of alternate mode commands, PD traffic, VDMs

USB2.0能力

  • Support of LS (1.5 Mbps), FS (12 Mbps), and HS (480 Mbps)
  • Device class support
  • Standard descriptors support
  • Automatic speed detection
  • Precise tracking of line states
  • Non-intrusive probing
  • Timing resolution of 16.7 ns
  • Hardware filtering of NAK transactions
  • Payload truncation filtering
  • Data payload throughput tracking
  • Packet and transaction error detection and display

电气捕捉能力

  • Measurement and synchronized tracking of Vbus, SBU_A, SBU_B, CC and Vconn
  • Automatic detection of Type-C orientation

关于Ellisys

Ellisys是领先的Bluetooth，Wi-Fi，USB 2.0，SuperSpeed USB 3.1，USB Power Delivery（USB充电），USB Type-C，DisplayPort和Thunderbolt技术的先进协议测试解决方案供应商。
Ellisys通过在适当的时间为开发人员提供正确的创新工具，使这些有前景的市场以安全和自信的方式发展，有助于确保这些技术得到迅速和广泛的接受。
产品范围：
瑞士Ellisys分析仪、Ellisys USB分析仪、Ellisys蓝牙分析仪、Ellisys协议分析仪、蓝牙分析仪、蓝牙低功耗分析仪、蓝牙BLE协议分析仪、蓝牙协议分析仪、USB3.1协议分析仪、USB Type C协议分析仪、USB Power Delivery快速充电协议分析仪
