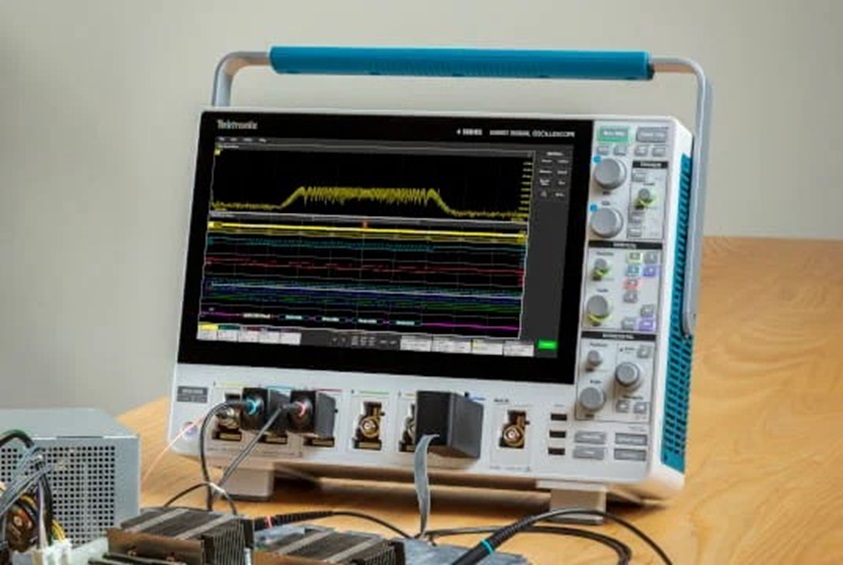

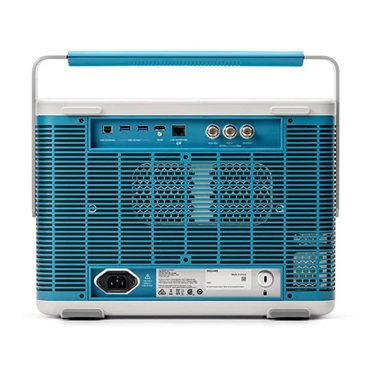

Tektronix 4 系列 MSO 混合信号示波器，泰克MSO44, 泰克MSO46, 提供多达 6 个模拟通道、48个数字通道、1.5 GHz 带宽、6.25 GS/s 采样率、48 通道 MDO、62.5M记录长度、13种预定义波形含税发生器、4位DVM、8位触发频率计数器，是一款经典的普遍使用的泰克示波器。
型号参数
型号 | 泰克MSO44 | 泰克MSO46 |
FlexChannel输入通道 | 4 | 6 |
最大模拟通道 | 4 | 6 |
最大数字通道数（带可选逻辑探头） | 32 | 48 |
模拟通道带宽 | 200 MHz、350 MHz、500 MHz、1GHz、1.5GHz | |
辅助触发输入端 | ≤300 V RMS (仅边沿触发) | |
DC增益精度 | 50 Ω：±1%，（±2.5% @ 1 mV/Div 和 500 µV/Div 设置），30°C 以上时以 0.100%/°C 下降 1 MΩ 和 250 kΩ：±1.0%，（±2.0% @ 1 mV/Div 和 500 µV/Div 设置） | |
ADC分辨率 | 12位 | |
采样率 | 在所有模拟/数字通道上 6.25 GS/s（160ps 分辨率） | |
记录长度 | 标配31.25 M，选配62.5M | |
波形捕获速率，典型值 | >500,000 wfms/s | |
任意波形/函数发生器（可选） | 13 种预先定义的波形类型，高达 50 MHz 输出 | |
DVM | 4 位 DVM（产品注册后免费） | |
触发频率计数器 | 8 位频率计数器（产品注册后免费） | |

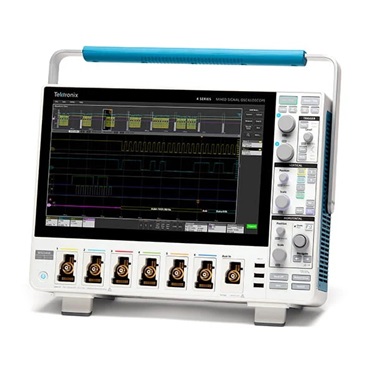

Tektronix 4 系列 MSO 混合信号示波器
Tektronix MSO4系列混合信号示波器拥有同类产品中更大的显示和更高的可用通道数，让您在有限的空间获得前所未有的洞察力。全新体验，符合工程师潜意识触摸操作的界面设计。Tektronix MSO4系列泰克示波器具备应对复杂设计挑战的性能， 并且拥有直观的用户界面， 能够按照您的期望进行操作。 凭借新升级的处理器系统， 该示波器能够更快地提供准确的测量结果， 同时拥有一系列出色的分析工具。
MSO4系列泰克示波器 型号
型号 | 模拟带宽 | 模拟通道 | 数字通道数 | 采样率 | 记录长度 |
MSO44 | 200 MHz 至 1.5 GHz | 4 | 最多 48 条（可选） | 6.25 GS/s | 31.25 M 至 62.5 M 点 |
MSO44B | 200 MHz to 1.5 GHz | 4 | 最多 32 条（可选） | 6.25 GS/s | 31.25 M to 62.5 M |
MSO46 | 200 MHz 至 1.5 GHz | 6 | 最多 48 条（可选） | 6.25 GS/s | 31.25 M 至 62.5 M 点 |
MSO46B | 200 MHz to 1.5 GHz | 6 | 最多 48 条（可选） | 6.25 GS/s | 31.25 M to 62.5 M |
MSO4系列泰克示波器 主要性能指标
输入通道：4 或 6 路 FlexChannel 输入，每个 FlexChannel 提供一个模拟信号输入或者连接TLP058 探头实现 8 路数字逻辑输入
带宽：200 MHz、350 MHz、500 MHz、1 GHz 或 1.5 GHz
采样率：在所有模拟/数字通道上实时采样率高达 6.25 GS/s
记录长度：31.25 或 62.5 M 点
垂直分辨率：12 位，高分辨率模式下高达 16 位
信号生成：任意波形、正弦波、方波、脉冲、斜坡、三角波、DC 电平、高斯、洛伦兹、指数上升/下降、Sin(x)/x、随机噪声、半正矢、Cardiac
数字电压表：4 位交流有效值电压，直流电压，直流 + 交流有效值电压
触发频率计数器：8 位
高级分析：频谱视图的混合域分析，自动功率测量，3 相功率测量
协议支持：
10Base-T, 100Base-TX
CAN, CAN FD, LIN, FlexRay
I2C，SPI
MIL-STD-1553、ARINC 429
RS-232、RS-422、RS-485、UART
SPMI
SVID
USB 2.0 LS、FS、HS
显示器：13.3 英寸（338 毫米）高清彩色 (1920 x 1080) 电容式触摸屏
尺寸：287 mm x 405 mm x 155 mm（高 x 宽 x 深）

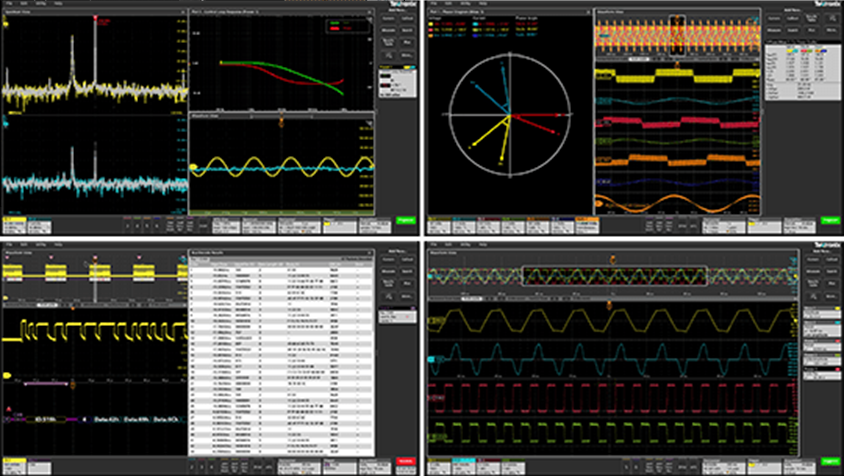

MSO4系列泰克示波器 出色的分析能力
广泛的智能 TekVPI 探头系列
多通道频谱分析
多达 48 个数字逻辑输入
超过 25 个可用的串行协议
内置任意/函数发生器
交流/直流电源测量
自动双脉冲测试
3 相功率分析
可现场升级--立即获取所需的工具或稍后添加，无需退回仪器

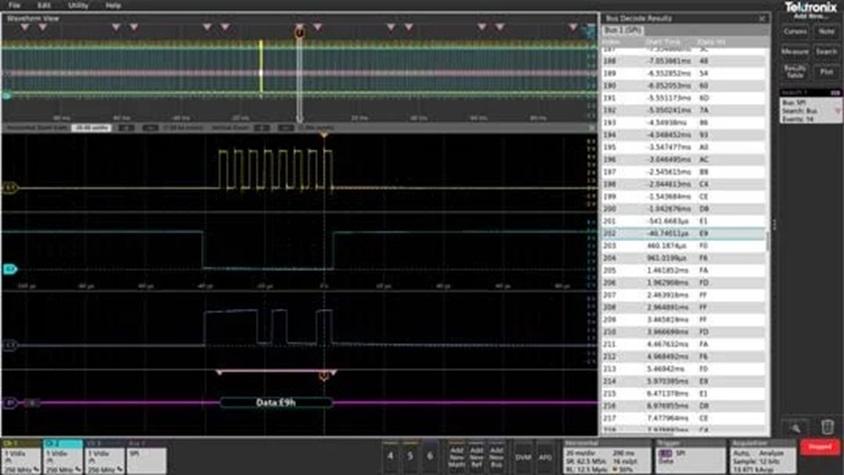

MSO4系列泰克示波器：嵌入式串行总线分析
串行总线解码和触发选项将MSO4泰克示波器转变为利用自动解码、触发和搜索功能调试串行总线不可或缺的工具。以下是一些示例：
I2C，SPI
I3C
RS-232 / 422 / 485 / UART
USB 2.0
以太网

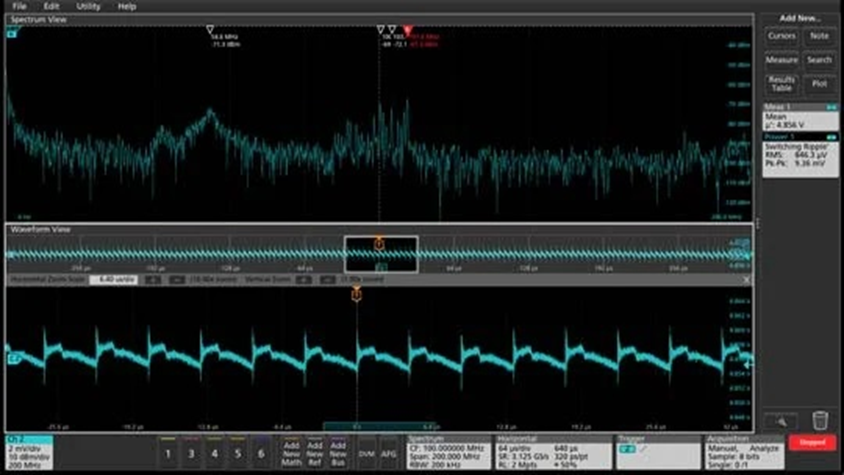

MSO4系列泰克示波器：电源完整性和电源管理
如今的电路板可以有 20 个或更多的电源轨，其中有许多只有几伏，且有严格的噪音限制。
多达 6 条模拟输入通道
兼容的低噪音电源纹波探头
SVID 和 SPMI 解码选项

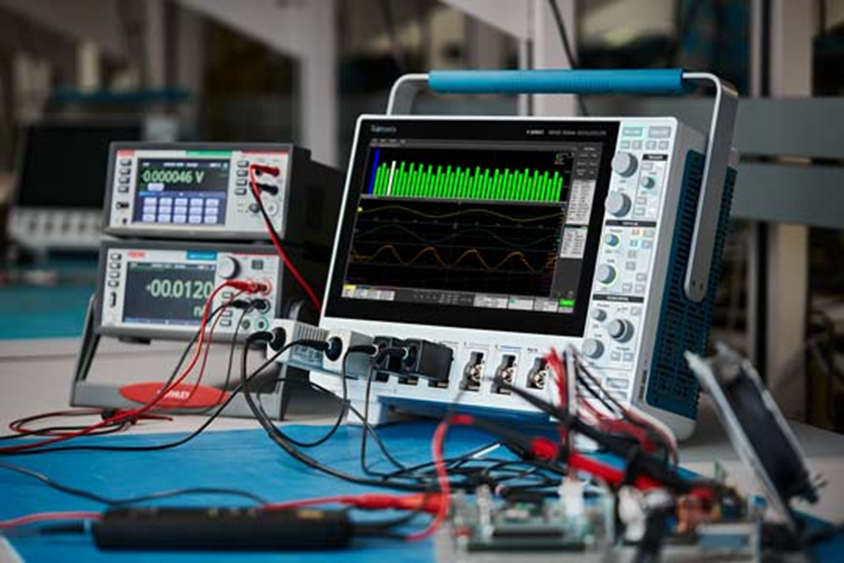

MSO4系列泰克示波器：电源测量和分析
MSO4泰克示波器不仅待机功率较低、开关速度更快且噪音限制更严格，而且能加快电源故障排除、优化和验证。
交流线路和谐波测量
开关损耗分析
直流电源纹波测量
波特图和电源抑制比
支持各种电流、电源纹波、差分信号和光隔离的探头
MSO4系列泰克示波器：3相功率分析
MSO4泰克示波器可以对脉宽调制波形进行稳定的三相功率测量。三相分析程序包可以轻松地完成任务。
多达 6 条模拟输入通道
三相星形、三角形和单相布线配置
全方位功率测量
谐波分析
MSO4系列泰克示波器：汽车ECU设计
汽车系统要求在 ECU、传感器与执行器之间实现准确通信。
混合信号视图，让加工商可将视线投向传感器、执行器、开关和电源之外
使用可选的频谱视图，结合波形和频谱分析，快速进行噪声搜索
解码并触发 CAN、CAN FD、LIN、FlexRay、SENT 或 PSI5 流量
MSO4系列泰克示波器：远程控制和自动化
获得快速、可重复的结果，同时允许您从任何地方访问您的数据。了解测试自动化资源 ，包括我们免费的 Python 驱动程序包。
TekScope PC 软件 可在您的电脑上提供与泰克示波器相同的分析功能
KickStart 软件 简化了数据捕获和记录。支持函数发生器、电源、SMU 等
内置 *eScope 或 Windows 远程桌面允许您通过任何局域网控制示波器
全面且完全受支持的可编程接口有助于开发强大的自定义软件
MSO4系列泰克示波器：电磁干扰 (EMI) 故障排除
使用“频谱视图”选项，MSO4泰克示波器上的每个模拟通道都可以向您显示时域波形、频谱或两者。时间和频率图同步，帮助您快速确定哪些信号被干扰，哪些信号是干扰源。
