随着USB Type-C技术快速普及，从高功率充电、DisplayPort Alt Mode到USB4等应用需求持续增加。而当前市场对于USB-C装置测试完整性与验证效率也提出较以往更高的要求。为此，对应多面向的研发与量产环境，Unigraf近期全面地推出了UTC-274 USB-C自动化测试工具，并搭配PTU-240 EPR电源测试单元，提供完整且高整合度的USB-C测试解决方案。
针对在研发与生产环境中需要完整USB-C验证的应用，UTC-274与PTU-240提供强大且无缝整合的测试解决方案。UTC-274可作为多功能独立测试仪，支持图像、音讯、DisplayPort Alt Mode及标准Power Delivery功能测试；搭配PTU-240后，更可进一步支持Extended Power Range（EPR）测试。两者结合可完整涵盖USB Type-C装置的测试需求。

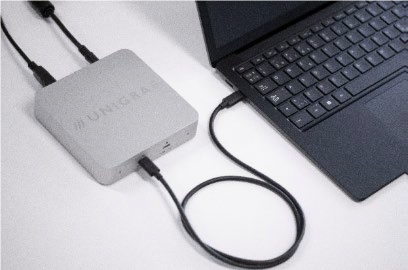

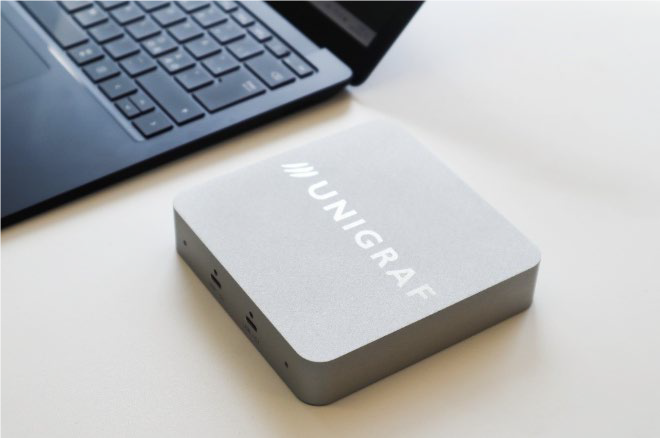

UTC-274是一款适用于生产线与研发环境的USB-C产品自动化测试工具，可依序测试两个USB-C装置。UTC-274提供了灵活且可靠的USB-C界面连接器Pin脚测试方式。其测试涵盖范围包括图像、音讯、DisplayPort Alternate Mode、Power Delivery 3.1、USB 2.0、USB 3.2、USB4模式检查，以及EPR测试功能。UTC-274随附SDK，内含多组自动化测试脚本示例，并支持Python Script撰写。
DFP（Downstream Facing Port）DUT可透过SDK直接控制UTC-274，无需在生产线上额外配置控制电脑，进一步降低设备成本。UTC-274 SDK支持Windows、Linux与macOS操作系统。
• 独特的电气测试（Electrical Test）
UTC-274的Electrical Test可透过单面插入，即完成整个USB-C连接器的验证。可检查所有的Connector Pin是否正确焊接，并确认DUT内部元件功能正常，同时验证焊接与组装质量是否符合要求。
• DisplayPort Alternate Mode测试
UTC-274支持DisplayPort 1.4 Reference Sink模式，可测试输入图像分辨率、更新率（Hz）、Pixel Clock（MHz）以及DP Link Training状态，确保DUT的图像输出符合预期规格。
• Power Delivery & EPR测试
UTC-274支持PD 3.1协议，当作为供电端（Power Source）时，最高能够提供65W（20V/3.25A）的功率输出；当作为接收端（Power Sink）时，则能要求最高15W（5V/3A）的负载。
UTC-274同时支持最新PD 3.1 EPR功能，搭配PTU-240W，可测试最高达240W（48V/5A）的功率。
• USB Enumeration测试
UTC-274支持作为UFP（Upstream Facing Port）装置，内置USB 2.0与USB 3.2 Gen 1（5Gbps）储存功能，并可透过外接USB储存装置来支持USB 3.2 Gen 2（10Gbps）测试。搭配UTC-274 SDK，使用者可进一步测试USB数据的读写速度（MB/s）。

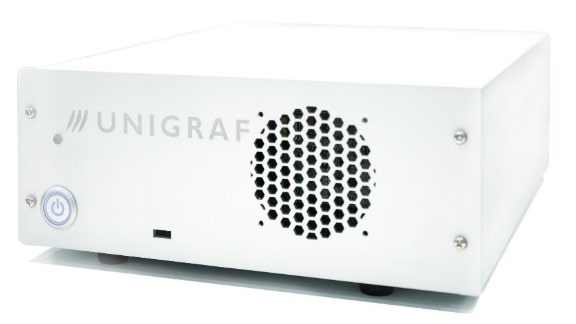

USB-C Power Test Unit 240W（PTU）是一款用于扩充UTC-274 USB-C Tester测试仪之测试功能而设计的配件。PTU结合了可程式化直流电子负载与电源供应器的功能，并能与UTC-274无缝整合，提供完整的USB-C电源测试解决方案。
PTU支持最新USB Power Delivery 3.1标准，包括标准功率范围（SPR）与扩展功率范围（EPR）协议。可作为PD供电端或接收端运作，具备高达48V/5A的能力，并提供最高240W的功率输出。完整的协议支持可确保与新一代高功率USB-C装置的兼容性，并能针对Power Delivery协议沟通、电压／电流Profile，进行完整验证测试，涵盖整个USB-C电源应用范围。并能对电力传输协商、电压/电流设定档（profiles）为进行彻底的验证测试。
当PTU-240与UTC-274搭配使用时，可透过UTCLibrary API建构强大的生产线自动化测试方案。此无缝整合可支持自动化测试流程、测试结果记录，以及Pass/Fail条件验证，非常适合高产量制造环境。完整的API可全面程序化控制所有装置功能，使测试工程师能开发客制化测试流程、导入Statistical Process Control（SPC），并整合至既有Automated Test Equipment（ATE）构架中，以提升USB-C电源测试的效率与一致性。
Unigraf为Ellisys旗下公司，总部位于芬兰。其主要产品和解决方案为DisplayPort、HDMI、USB PD和USB-C协议层（Link Layer）相关之分析测试解决方案。作为VESA和HDMI协会认可的Link Layer认证测试仪器供应商，Unigraf也为HDMI Dolby Vision和HDR10+提供认证测试仪器，并且拥有USB-C PD测试解决方案。该公司专注于研发和生产这些测试设备。
