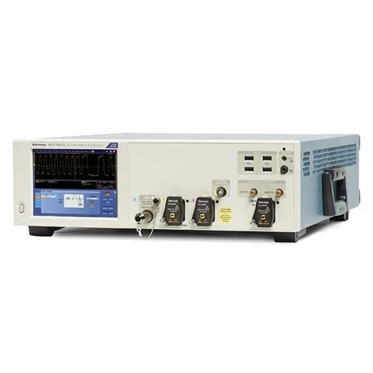

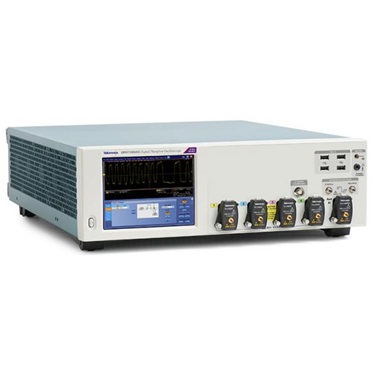

Tektronix DPO70000SX泰克示波器

Tektronix DPO70000SX ATI高性能泰克示波器，提供1-16个模拟通道、13 - 70 GHz 带宽、50 - 200 GS/s 采样率、62.5 - 1G记录长度、最高采样率条件下的持续时间 313 us - 10 ms，提供TekConnect通道和ATI通道，是一款强劲的高性能泰克示波器。

型号参数

型号	泰克DPO77002SX DPS77004SX		泰克DPO75902SX DPS75904SX		泰克DPO73304SX DPS73308SX	泰克DPO71304SX
	ATI通道	TekConnect通道	ATI通道	TekConnect通道	TekConnect通道	TekConnect通道
模拟通道/带宽	DPO77002SX 1 通道/67 GHz 1 通道/70 GHz（典型值） DPS77004SX 2 通道/67 GHz 2 通道/70 GHz（典型值）	DPO77002SX 2 通道/33 GHz DPS77004SX 4 通道/33 GHz	DPO75902SX 1 通道/59 GHz DPS75904SX 2 通道/59 GHz	DPO75902SX 2 通道/33 GHz DPS75904SX 4 通道/33 GHz	DPO73304SX 2 通道/33 GHz，4 通道/23 GHz DPS73308SX 4 通道/33 GHz，8 通道/23 GHz	4 通道/13 GHz
每条通道采样率	200 GS/s	100 GS/s	200 GS/s	100 GS/s	DPO73304SX 2 通道 100 GS/s，4 通道 50 GS/s DPS73308SX 4 通道 100 GS/s，8 通道 4 50 GS/	2 通道 100 GS/s，4 通道 50 GS/s
记录长度（最高）	1 G	1 G	1 G	1 G	1 G	1 G
定时分辨率	5 ps (200 GS/s)	10 ps (100 GS/s)	5 ps (200 GS/s)	10 ps (100 GS/s)	5 ps (200 GS/s)	10 ps (100 GS/s)

产品详情

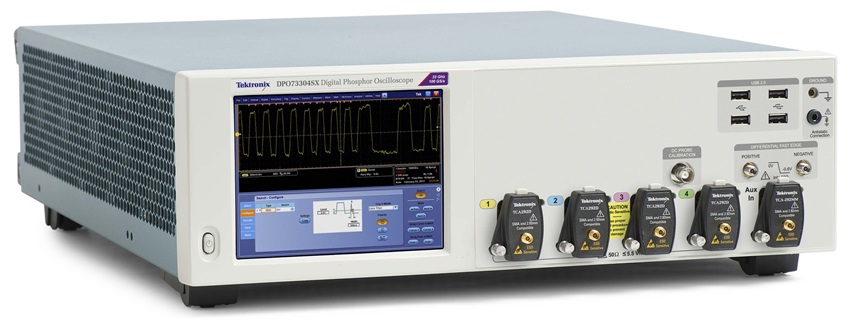

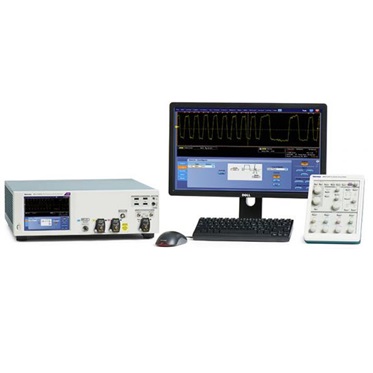

Tektronix DPO70000SX ATI 高性能示波器

DPO70000SX ATI 高性能泰克示波器可提供业界精准的高速信号行为捕获，以证明、验证和检定您的下一代设计。捕获可达 70 GHz 具有更低噪声和更高保真度的信号，从而确保更准确地测量您的信号的真实特征。

DPO70000SX ATI 高性能泰克示波器型号

型号	说明	模拟带宽	采样率	记录长度	模拟通道
DPS73308SX	双单元系统	33 GHz	100 GS/s，50 GS/s	62.5M 点 – 1G 点	33 GHz 时为 4 通道，23 GHz 时为 8 通道（屏幕上最多显示 4 组数据，其他数据通过程序界面显示）
DPO72304SX	单台设备	23 GHz	100 GS/s，50 GS/s	62.5M 点 - 1G 点	2 通道为 23 GHz，4 通道为 23 GHz
DPO73304SX	单台设备	33 GHz	100 GS/s，50 GS/s	62.5M 点 – 1G 点	33 GHz 时为 2，23 GHz 时为 4
DPO77002SX	单台设备	70 GHz	200 GS/s，100 GS/s	62.5M 点 – 1G 点	70 GHz 下为 1，33 GHz 下为 2
DPO75002SX	单台设备	50 GHz	200 GS/s，100 GS/s	62.5M 点 - 1G 点	50 GHz 时为 1，33 GHz 时为 2
DPS77004SX	双单元系统	70 GHz	200 GS/s，100 GS/s	62.5M 点 – 1G 点	70 GHz 下为 2，33 GHz 下为 4
DPS75004SX	双单元系统	50 GHz	200 GS/s，100 GS/s	62.5M 点 - 1G 点	50 GHz 下为 2，33 GHz 下为 4
DPO71304SX	Single-unit	13 GHz	100 GS/s, 50 GS/s	62.5M points - 1G points	2 at 13 GHz, 4 at 13 GHz
DPO71604SX	Single-unit	16 GHz	100 GS/s, 50 GS/s	62.5M points - 1G points	2 at 16 GHz, 4 at 16 GHz

DPO70000SX ATI 高性能泰克示波器 主要性能指标

输入通道：1 或 2 模拟信号输入，多台聚合可支持16路模拟信号输入
带宽：13 GHz、16 GHz、23 GHz、33 GHz、50 GHz、70 GHz
采样率：每条通道最高可达200 GS/s
记录长度：每条通道标配62.5M，50XL 选件情况下可达1G垂直分辨率：8 位
支持低噪声 ATI 通道，支持TekConnect通道
低噪声、70 GHz 实时信号捕获功能，采用已获专利的 ATI 结构
紧凑的 5 ¼" (3U) 仪器封装，实现了功能最广泛的多通道系统
采用 UltraSync 多台时间同步总线，提供精确的可扩充的性能
最高的触发性能，>25 GHz 边沿触发带宽，独有的包络触发功能
14.1 Gbps 硬件串行触发 – 确保在指定的 8b/10b、64b/66b 或通用 NRZ 码型的第一个实例上实现触发，以隔离与码型相关的效应
误码检测器 - 此功能在触发系统中执行，针对已定义的模式文件提供简单的误码测量，确定没有丢失位

DPO70000SX ATI 高性能泰克示波器 ATI信号完整性高

ATI 技术处于信号保真度的前沿，可减少噪声，为下一代设计提供准确的测量结果。
低噪声 ATI 结构
高性能触发系统可隔离信号缺陷
严格的定时精度
精确的时基精度
通道间时滞/定时
多台设备系统定时精度和稳定性
使用 DPO7OE1 光探头进行低噪声光测量

DPO70000SX ATI 高性能泰克示波器：灵活、多功能、可扩展

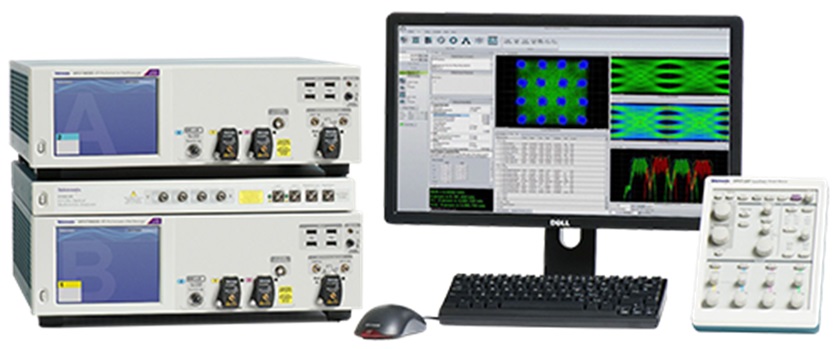

创新 UltraSync 架构可提供配置灵活性，让您轻松添加采集通道并保持通道间定时精度。

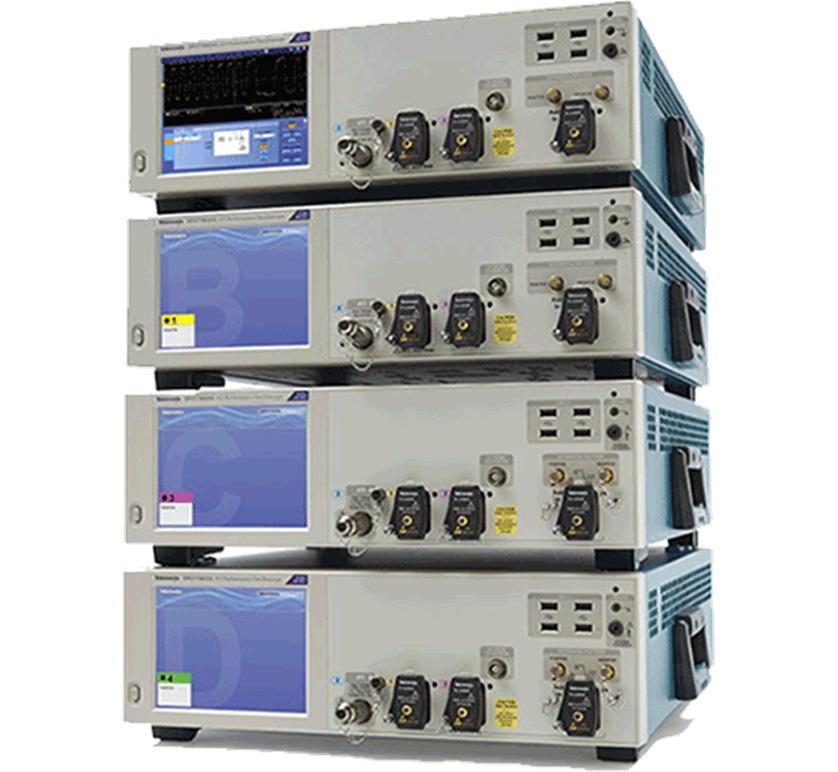

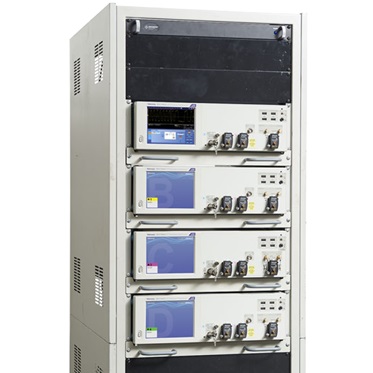

具备扩展空间提高示波器可扩展性
支持单独部署设备
支持轻松聚合为一个多台设备系统
支持快速重新配置系统
支持使用 DPO7OE1/DPO7OE2 探头配置多达 16 个同步光采集通道

DPO70000SX ATI 高性能泰克示波器：强劲的测量和分析能力

DPO70000SX ATI高性能泰克示波器的应用支持包可提供验证和证明您的全新设计所需的自动一致性测试、富有洞察力的调试工具和广泛的信号连接选项。
高速串行标准数据通信和 PAM4

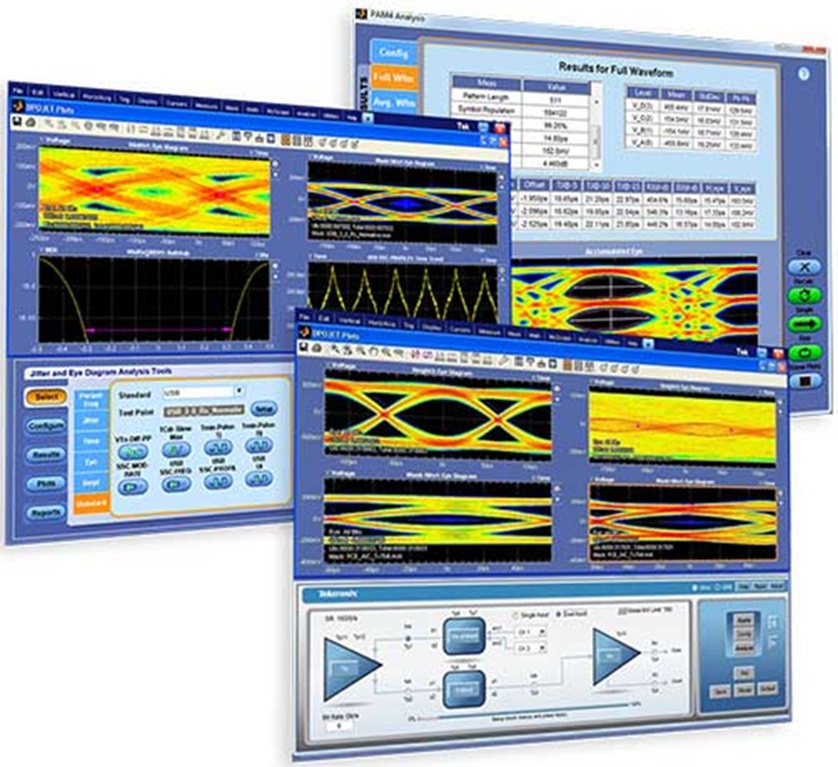

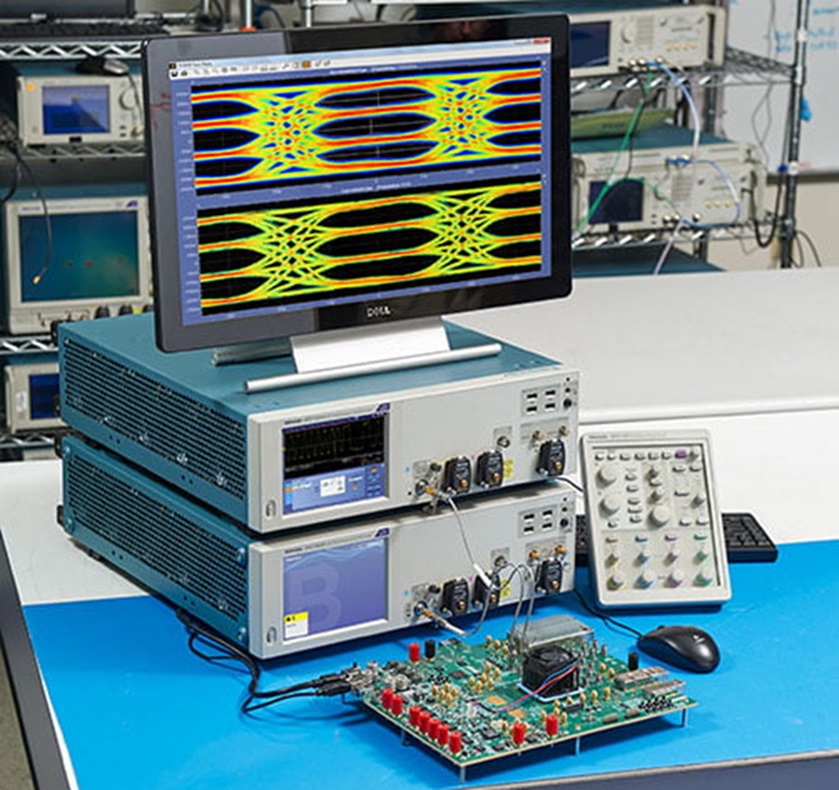

使用 DPOJET 实现准确的抖动和定时分析
支持DPOJET：全面灵活的测量工具
支持SDLA：强大全面的工具，用于分析和补偿串行数据链路中的信号影响
支持简单而广泛的 PAM4 分析 – 无需外部 CR
支持支持完整的 Gen3/Gen4+ 标准
支持自动一致性测试可获得完整、可靠且可重复的结果
支持功能强大的调试工具可迅速发现/解决设计挑战

DPO70000SX ATI 高性能泰克示波器：高速串行通信

希望按照现行和新兴标准测量并缩短产品上市时间？我们可以帮助您。泰克有数十年的标准委员会经验，并致力于创建优秀的软件包，通过引进和采用先进标准为您提供支持。
适用于 PCIe、SATA/SAS、USB Type-C、Thunderbolt Type-C 以及 DisplayPort Type-C、HDMI、DDR、LPDDR 和 MIPI 的一致性测试和调试
硬件串行触发 8b/10b 数据、64b/66b 数据和 NRZ 位码型到 14.1 Gbps 以进行诊断和调试工作

DPO70000SX ATI 高性能泰克示波器：数据通信

针对 100G 和 400G 标准的全面 Tx 和 Rx 测试支持，外加针对 NRZ 和 PAM4 信号传递的测试指导，让您的团队可以顺利地应对下一波数据通信技术。
支持对复杂 100G 链路培训序列的调试
支持检定 PAM4 和 NRZ 信号
支持执行 IEEE 和 OIF-CEI 合格测量
支持同时支持光学测量和电气测量

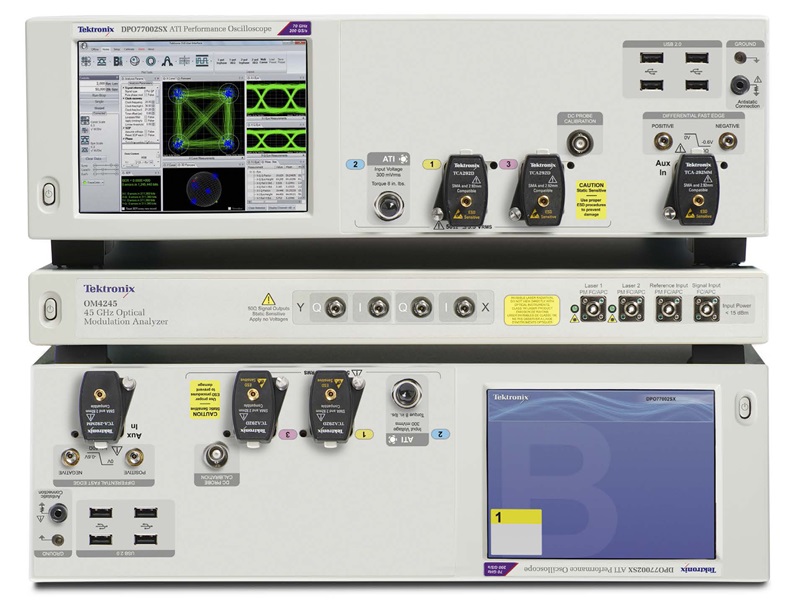

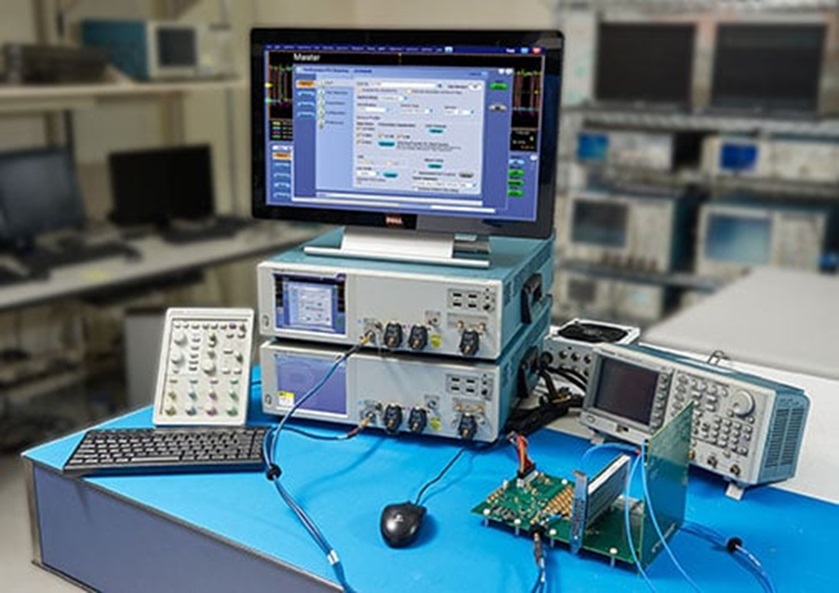

DPO70000SX ATI 高性能泰克示波器：相干光通信

准备好利用 DPO70000SX ATI高性能泰克示波器的可扩展架构和低噪声性能，解决 400G 和 1 Tb 长途通信系统工作的问题。
支持相干光调制：通过支持双偏振、多电平信号和自动偏置控制，轻松调制复杂信号
支持相干光分析：借助支持各种定制的分析工具进行快速且可重复的复杂调制测量
支持新的 ArmA,TrigB 功能支持精确控制“再循环回路”测试的采集时序
