Tektronix 5 系列 MSO 混合信号示波器，泰克MSO54, 泰克MSO56, 泰克MSO58, 提供多达 8个模拟通道、64个数字通道、2 GHz 带宽、6.25 GS/s 采样率、64 通道 MDO、500M记录长度、13种预定义波形含税发生器、4位DVM、8位触发频率计数器，是一款经典的高端泰克示波器。
型号参数
型号 | 泰克MSO54 | 泰克MSO56 | 泰克MSO58 |
FlexChannel输入通道 | 4 | 6 | 8 |
最大模拟通道 | 4 | 6 | 8 |
最大数字通道数（带可选逻辑探头） | 32 | 48 | 64 |
带宽（计算的上升时间） | 350 MHz (1.15ns)、500 MHz (800ps)、1GHz (400ps)、2GHz (225ps) | ||
DC增益精度 | 50 Ω：±1.0% ±1.2% (±2.0% @ ≤ 1 mV/div) ±0.5% ±0.6%的满刻度，（±1.0% 的满刻度 @ 1 mV/div 和 500 μV/div 设置） 1 MΩ：±1.0%，(±2.0% @ ≤ 1 mV/div) ±0.5% 的满刻度，（±1.0% 的满刻度 @ 1 mV/div 和 500 μV/div 设置） | ||
ADC分辨率 | 12位 | ||
采样率 | 在所有模拟/数字通道上 6.25 GS/s（160ps 分辨率） | ||
记录长度 | 在所有模拟/数字通道上 62.5 M | ||
波形捕获速率 | >500,000 wfms/s | ||
任意波形/函数发生器（可选） | 13 种预先定义的波形类型，高达100 MHz 输出 | ||
DVM | 4 位 DVM（产品注册后免费） | ||
触发频率计数器 | 8 位频率计数器（产品注册后免费） | ||

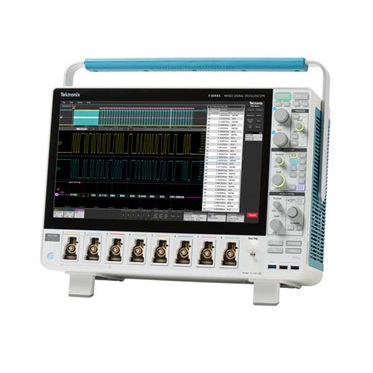

Tektronix 5 系列 MSO 混合信号示波器

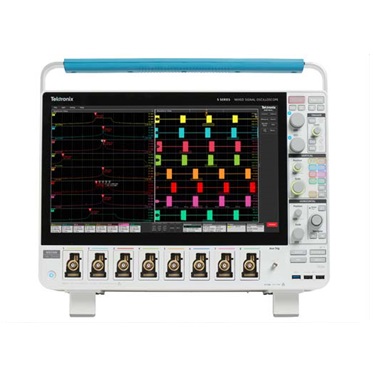

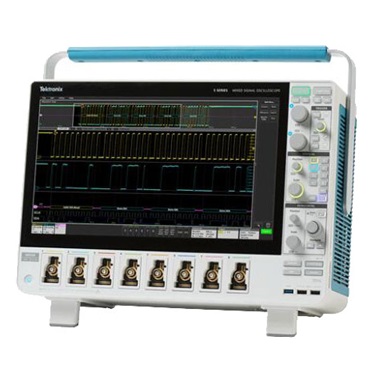

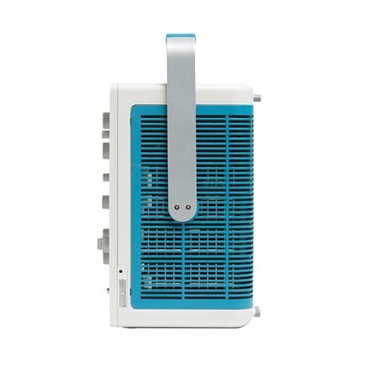

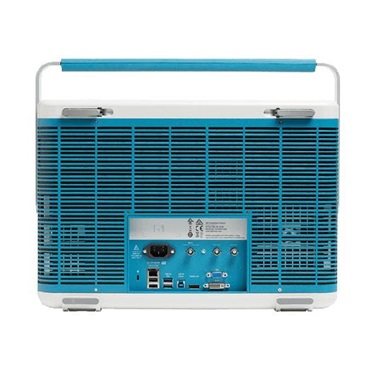

MSO5泰克示波器具有支持手指开合、滑动和缩放操作的触摸屏用户界面、高分辨率显示器以及 4、6 或 8 条 FlexChannel™ 输入通道，能够应对当前以及未来更严苛的应用挑战。它提供全新的性能、分析和友好的用户体验标准。
MSO5系列泰克示波器 型号
型号 | 模拟带宽 | 采样率 | 记录长度 | 模拟通道 | 数字通道 | 函数发生器输出 |
MSO54B | 350 MHz 至 2 GHz | 6.25 GS/s | 62.5 M 点至 125 M 点 | 4 | 可达 32 条（可选） | 1 条（选配） |
MSO56B | 350 MHz 至 2 GHz | 6.25 GS/s | 62.5 M 点至 125 M 点 | 6 | 可达 48 条（可选） | 1 条（选配） |
MSO58B | 350 MHz 至 2 GHz | 6.25 GS/s | 62.5 M 点至 125 M 点 | 8 | 可达 64 条（可选） | 1 条（选配） |
MSO54 | 350 MHz 至 2 GHz | 6.25 GS/s | 62.5 M 点至 125 M 点 | 4 | 可达 32 条（可选） | 1 条（选配） |
MSO56 | 350 MHz 至 2 GHz | 6.25 GS/s | 62.5 M 点至 125 M 点 | 6 | 可达 48 条（可选） | 1 条（选配） |
MSO58 | 350 MHz 至 2 GHz | 6.25 GS/s | 62.5 M 点至 125 M 点 | 8 | 可达 64 条（可选） | 1 条（选配） |
MSO5系列泰克示波器 主要性能指标
输入通道：4 或 6 或 8 路 FlexChannel 输入，每个 FlexChannel 提供一个模拟信号输入或者连接TLP058 探头实现 8 路数字逻辑输入
带宽：350 MHz、500 MHz、1 GHz 或 2 GHz
采样率：在所有模拟/数字通道上实时采样率高达 6.25 GS/s
记录长度：62.5 M 点
垂直分辨率：12 位，高分辨率模式下高达 16 位
信号生成：任意波形、正弦波、方波、脉冲、斜坡、三角波、DC 电平、高斯、洛伦兹、指数上升/下降、Sin(x)/x、随机噪声、半正矢、Cardiac
数字电压表：4 位交流有效值电压，直流电压，直流 + 交流有效值电压
触发频率计数器：8 位
高级分析：频谱视图的混合域分析，自动功率测量，3 相功率测量
显示器：15.6 英寸 (396 mm) TFT 彩色，高清 (1920 x 1080) 分辨率容性（多触点）触摸屏
尺寸：309 mm x 454 mm x 204 mm（高 x 宽 x 深）

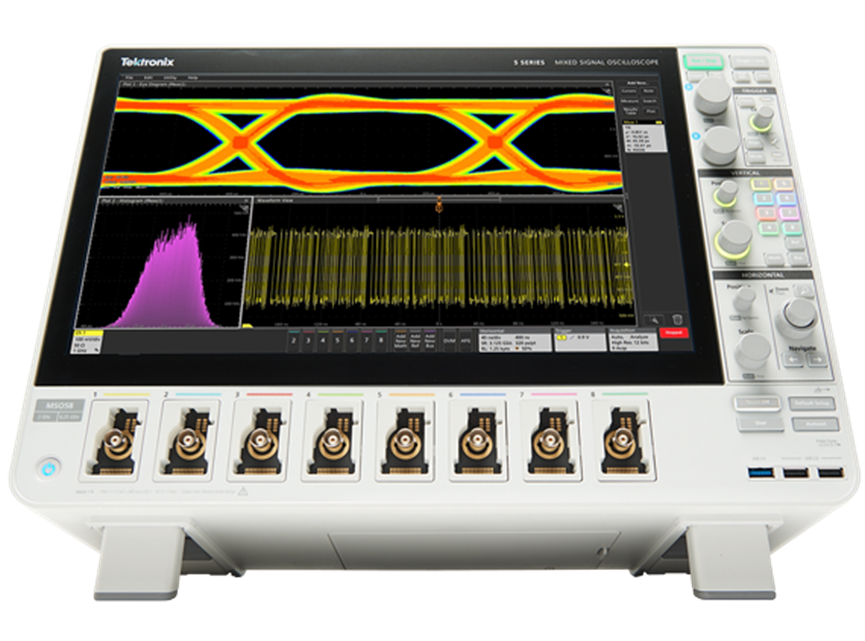

MSO5系列泰克示波器 富有洞察力的测量
使用高分辨率 12 位模数转换器查看信号详细信息。查看多通道光谱分析、测量统计数据、表格和趋势图，随时换个角度思考。
1.25 GHz 时为 12 位分辨率，50 MHz 时为 16 位分辨率

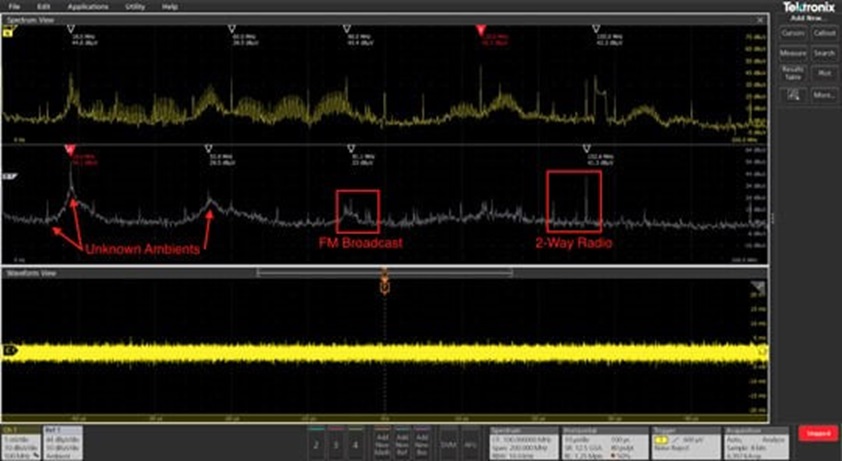

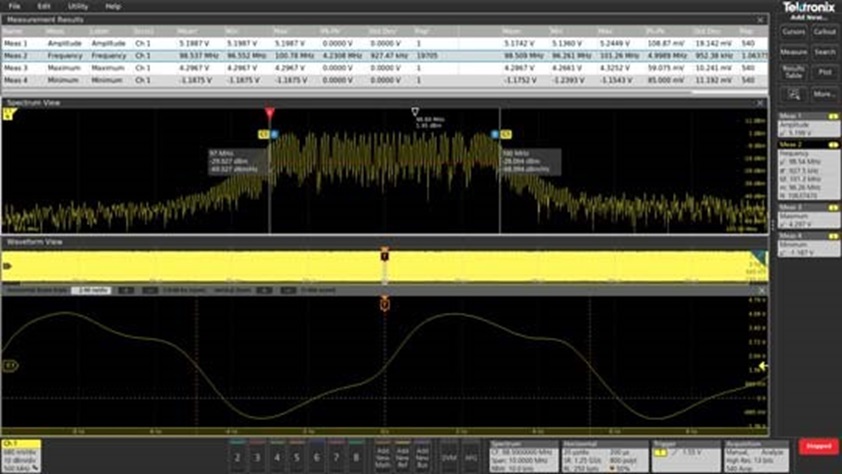

内置 DDC 支持多通道同步频谱分析
结果表、测量统计数据、直方图和和趋势图视图
MSO5系列泰克示波器：协议解码和分析

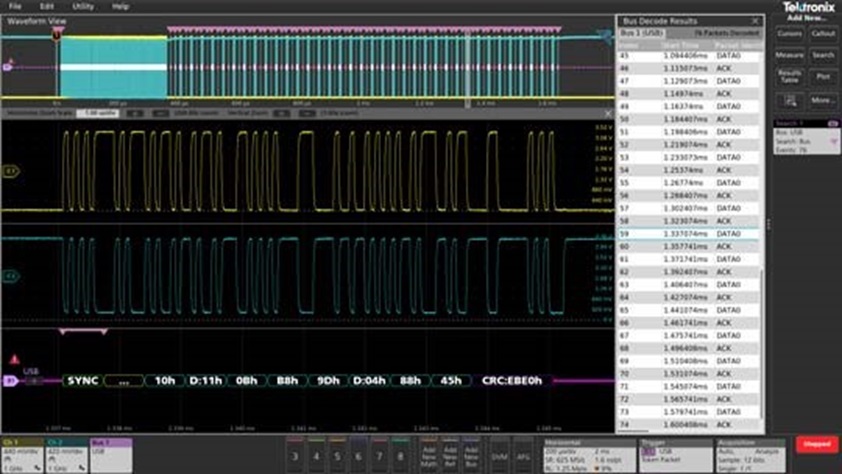

自动串行总线解码可节省时间并消除手动解码时可能出现的错误。使用搜索功能，您可以隔离事件，便于系统级故障排除。请参阅产品技术资料，获取超过 25 种受支持协议的完整列表。
支持
I2C，SPI
RS-232 / 422 / 485 / UART
USB 2.0
以太网
MSO5系列泰克示波器：电源完整性和电源管理
如今的电路板可以有 20 个或更多的电源轨。其中有许多只有几伏或更低，且有严格的噪音限制。需使用合适的工具进行准确的多轨测量。
特点
多达 8 条模拟量输入通道
兼容低噪音的 TPR 系列 电源轨探头
I2C、SPI、SMBus、SPMI 和 SVID 的解码选项
可选阻抗与频率图对比

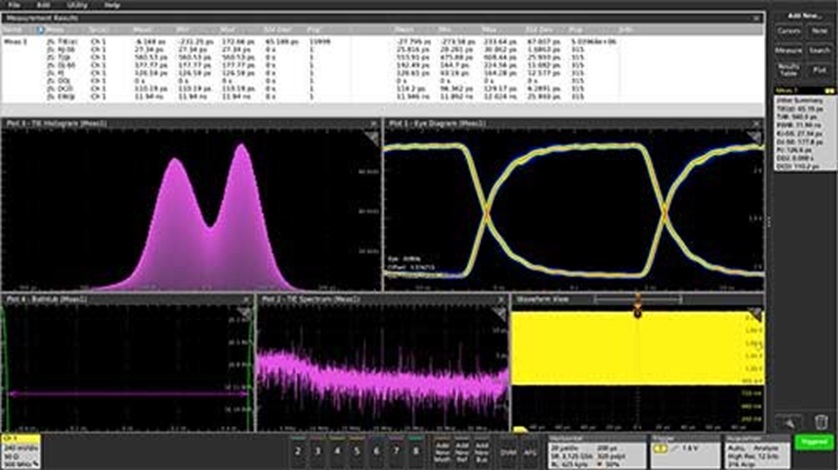

MSO5系列泰克示波器：抖动分析和串行标准合规性
对于每个嵌入式系统和数字通信链路而言，时钟都是十分重要的。过多的抖动可能会影响系统运行，但是抖动分析程序包将帮助您找到问题的根源。
自动化合规性程序包简化了测试流程，确保高速串行总线实施符合串行标准，如 USB 和以太网。
MSO5系列泰克示波器：电源分析
无论您的新设计是使用硅、砷化镓还是碳化硅，通过自动功率测量都可以更轻松和准确地测量电能质量、谐波和开关损耗。
电源质量和谐波
开关损耗和安全作业区
电路内电感器和变压器分析
多输出效率
波特图和电源抑制比

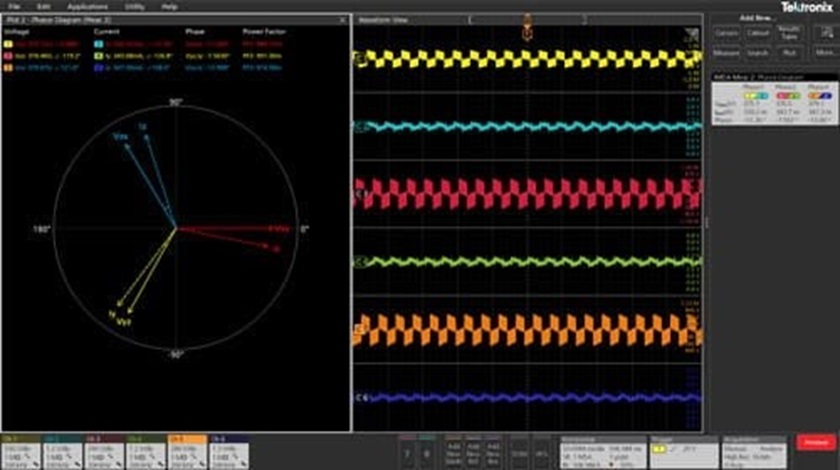

MSO5系列泰克示波器：三相逆变器、电机和驱动器分析
对脉宽调制波形进行稳定的三相功率测量。逆变器、电机和驱动器分析程序包可以轻松地完成任务。
多达 8 条模拟量输入通道
三相星形、三角形和单相布线配置
全方位功率测量
谐波分析
DQ0 测量
机械测量包括角度、速度、加速度和扭矩
MSO5系列泰克示波器：汽车电源和车载网络

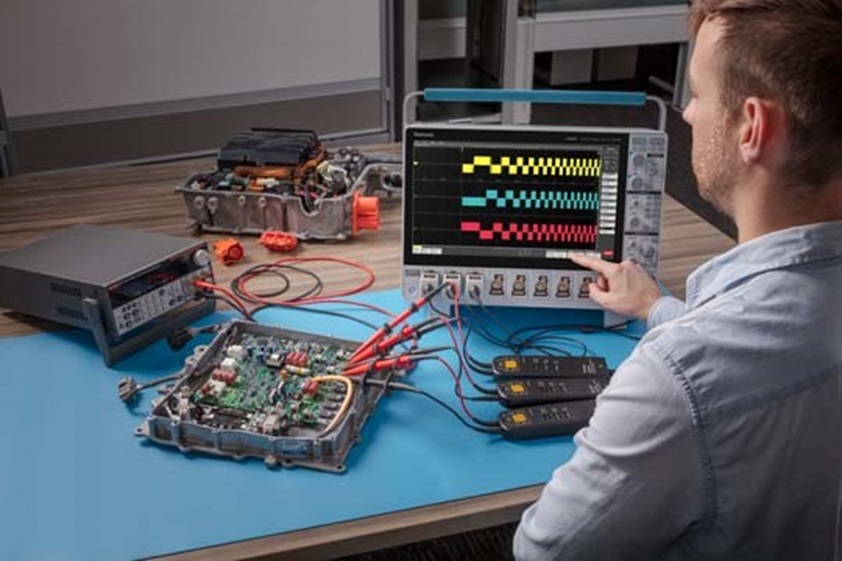

MSO5系列泰克示波器配备差分电压探头和电流探头，非常适合验证新上市的 SiC 电源转换器。
使用 CAN、CAN FD、LIN、FlexRay、PSI5 和 SENT 总线解码器，您可以轻松查看 ECU、传感器与执行器之间的通信。
使用自动汽车以太网一致性套件，您可以按照标准轻松进行测试，无需成为高速总线专家。
MSO5系列泰克示波器：远程控制和自动化
测试自动化可帮助您获得快速、可重复的结果，同时允许您从任何地方访问您的工具和数据。
KickStart 简化了数据捕获和记录。支持函数发生器、电源、SMU 等
有了 eScope，您只需使用浏览器即可通过任何局域网来控制示波器
全面且完全受支持的可编程接口有助于开发强大的自定义软件
探索测试自动化资源，包括我们免费的 Python 驱动程序包
