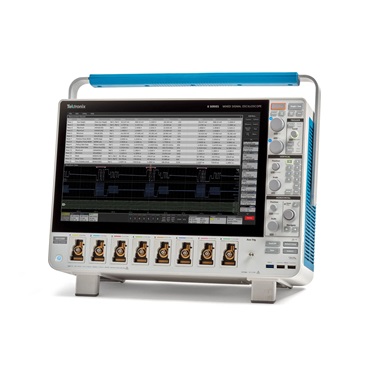

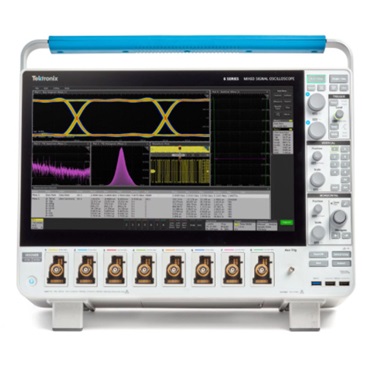

Tektronix 6 系列 MSO 混合信号示波器，泰克MSO64, 泰克MSO66, 泰克MSO68, 提供多达 8个模拟通道、64个数字通道、10 GHz 带宽、50 GS/s 采样率、64 通道 MDO、500M记录长度、13种预定义波形含税发生器、4位DVM、8位触发频率计数器，是一款增强型的高端泰克示波器。
型号参数
型号 | 泰克MSO64 | 泰克MSO66 | 泰克MSO68 |
FlexChannel输入通道 | 4 | 6 | 8 |
最大模拟通道 | 4 | 6 | 8 |
最大数字通道数（带可选逻辑探头） | 32 | 48 | 64 |
带宽（计算的上升时间） | 1GHz (400ps)、2GHz (160ps)、4GHz (100ps)、6GHz (66.67ps)、8GHz (50ps)、10GHz (40ps) | ||
DC增益精度 | 50 Ω：±2.0% 4 @ >2 mV/div（±2.0% @ 2 mV/div（典型值），±4% @ 1`mV/div（典型值）） 50 Ω：±1.0% 5 满刻度 @ >2 mV/div，（±1.0% 满刻度 @ 2 mV/div（典型值），±2% @ 1 mV/div（典型值）） 1 MΩ：±2.0%4 @ >2 mV/div（±2% @ 2 mV/div，±2.5% @ 1 mV/div（典型值）和 500`μV/div（典型值）） 1 MΩ：±1.0%5 满刻度 @ >2 mV/div，（±1.0% 满刻度 @ 2 mV/div（典型值），±1.25% @ 1 mV/div 和 500`μV/div（典型值）） | ||
ADC分辨率 | 12位 | ||
采样率 | 2 个模拟/数字通道上 50 GS/s（20 ps 分辨率）；4 个模拟/数字通道上 25 GS/s（40 ps 分辨率）；4 个以上模拟/数字通道上 12.5 GS/s（80 ps 分辨率 | ||
记录长度 | 所有模拟/数字通道上为 62.5 M 点，（所有通道上 125 M 点、250 M 点、500 M 点（选配）；1 G 点，最多四个通道，MSO66B 和 MSO68B 仪器所有通道上 500 M 点） | ||
波形捕获速率 | >500,000 wfms/s（峰值检测，包络采集模式）， >30,000 波形/秒（所有其他采集模式） | ||
任意波形/函数发生器（可选） | 13 种预先定义的波形类型，高达100 MHz 输出 | ||
DVM | 4 位 DVM（产品注册后免费） | ||
触发频率计数器 | 8 位频率计数器（产品注册后免费） | ||

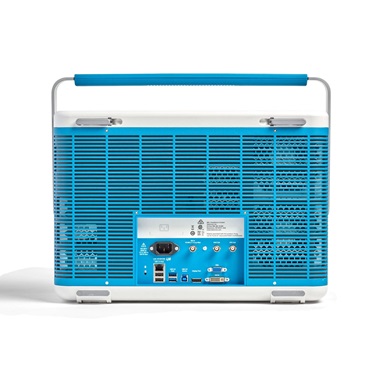

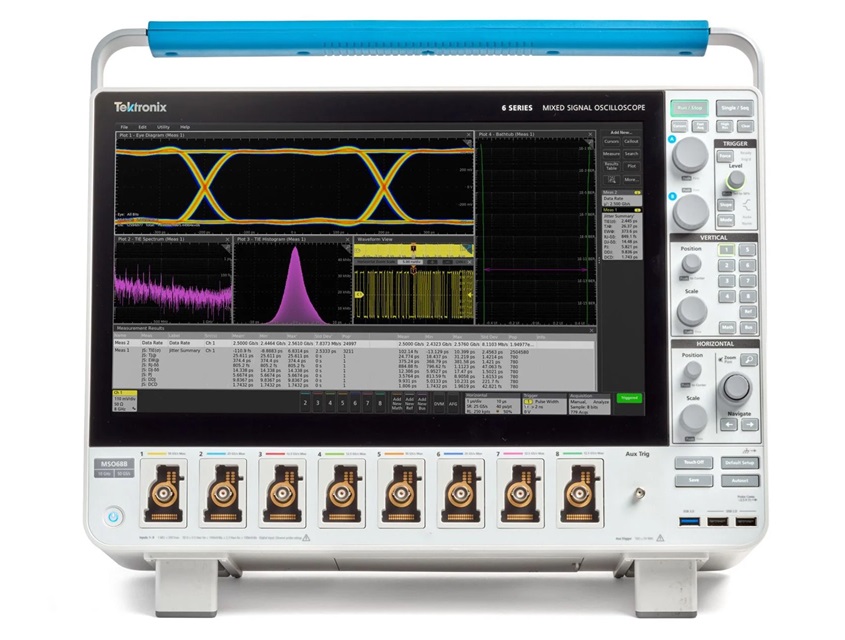

Tektronix 6 系列 MSO 混合信号示波器
MSO5泰克示波器具有支持手指开合、滑动和缩放操作的触摸屏用户界面、高分辨率显示器以及 4、6 或 8 条 FlexChannel™ 输入通道，使用1 GHz至10 GHz带宽对高速设计进行故障排除和验证。以低噪音和高达50GS/s的采样率获得精确的测量。用6通道和8通道的型号示波器看到更多设计细节。

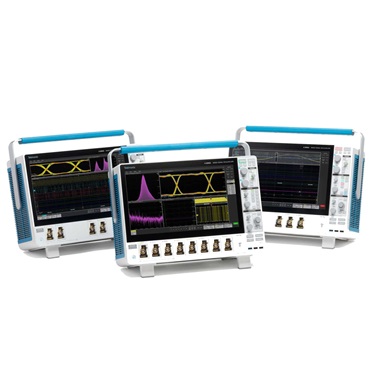

MSO6系列泰克示波器 型号
型号 | 模拟带宽 | 采样率 | 记录长度 | 模拟通道 | 数字通道 | 函数发生器输出 |
MSO64 | 1 GHz 至 8 GHz | 25 GS/s | 62.5 M 点至 125 M 样点 | 4 | 可达 32 条（可选） | 1 条（选配） |
MSO64B | 1 GHz 至 10 GHz | 最大50 GS/s | 62.5 M 点至 1G | 4 | 可达 32条（可选） | 1 条（选配） |
MSO66B | 1 GHz 至 10 GHz | 最大50 GS/s | 62.5 M 点至 1G | 6 | 可达 48 条（可选） | 1 条（选配） |
MSO68B | 1 GHz 至 10 GHz | 最大50 GS/s | 62.5 M 点至 1G | 8 | 可达 64 条（可选） | 1 条（选配） |
MSO6系列泰克示波器 主要性能指标
输入通道：4 或 6 或 8 路 FlexChannel 输入，每个 FlexChannel 提供一个模拟信号输入或者连接TLP058 探头实现 8 路数字逻辑输入
带宽：1 GHz、2 GHz、4 GHz、6 GHz、8 GHz、10GHz
采样率：2 个模拟/数字通道上 50 GS/s（20 ps 分辨率）；4 个模拟/数字通道上 25 GS/s（40 ps 分辨率）；4 个以上模拟/数字通道上 12.5 GS/s（80 ps 分辨率
记录长度：所有模拟/数字通道上为 62.5 M 点，（所有通道上 125 M 点、250 M 点、500 M 点（选配）；1 G 点，最多四个通道，MSO66B 和 MSO68B 仪器所有通道上 500 M 点）
垂直分辨率：12 位，高分辨率模式下高达 16 位
信号生成：任意波形、正弦波、方波、脉冲、斜坡、三角波、DC 电平、高斯、洛伦兹、指数上升/下降、Sin(x)/x、随机噪声、半正矢、Cardiac
数字电压表：4 位交流有效值电压，直流电压，直流 + 交流有效值电压
触发频率计数器：8 位
高级分析：频谱视图的混合域分析，自动功率测量，3 相功率测量
显示器：15.6 英寸 (396 mm) TFT 彩色，高清 (1920 x 1080) 分辨率容性（多触点）触摸屏
尺寸：309 mm x 454 mm x 204 mm （高 x 宽 x 深）
重量：< 12.88 kg

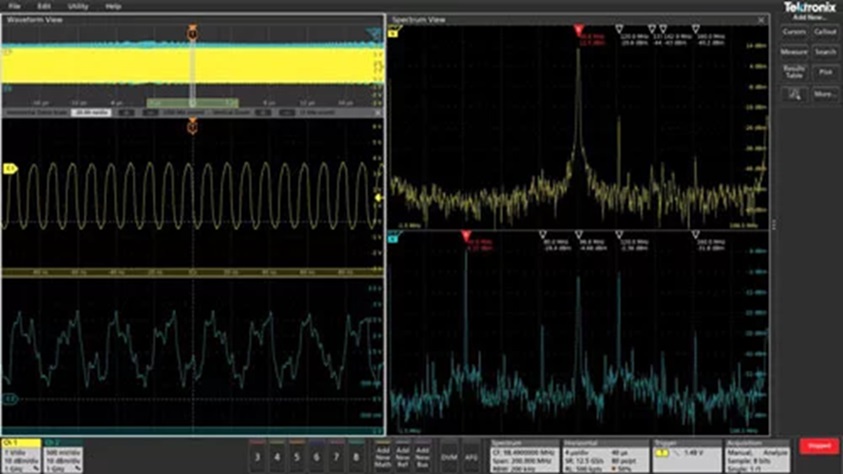

MSO6系列泰克示波器 同步多通道频谱分析
获取 4 条、6 条或 8 条频谱分析通道。与时域信号处理并行的硬件数字下变频器 (DDC) 具有强大的功能。
任何模拟通道均可视为波形、频谱或两者
射频频率或幅度变化时绘图和触发
频谱和时域波形同步以与射频和时域事件相关联
频谱控制（例如中心频率和 RBW）完全独立于时域控制

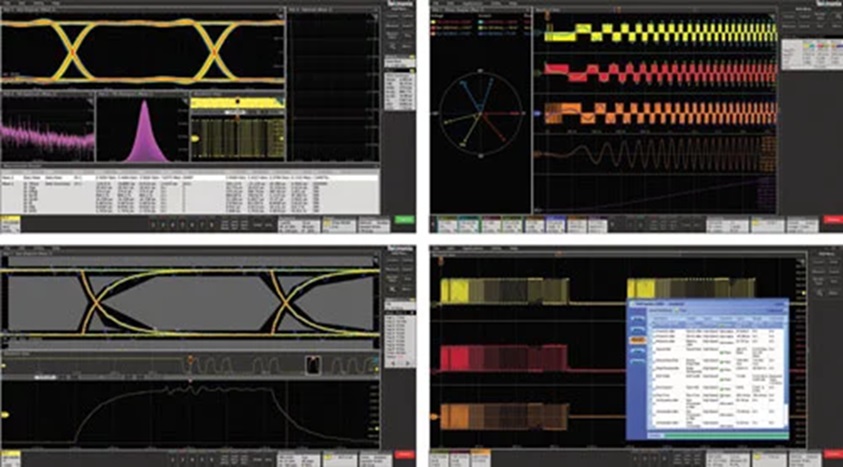

MSO6系列泰克示波器：简化的高级分析
在 GHz 时钟与串行总线上轻松检定抖动。通过综合测量，可将统计资料纳入日常工具包。使用相同的简单拖放操作即可添加高级和日常测量。
自动化测量与趋势分析
Spectrum View（频谱视图）同步多通道频谱分析
高级抖动分析
高级功率分析
低噪声纹波测量
内存分析和调试
高速串行一致性
MSO6系列泰克示波器：高真度探头

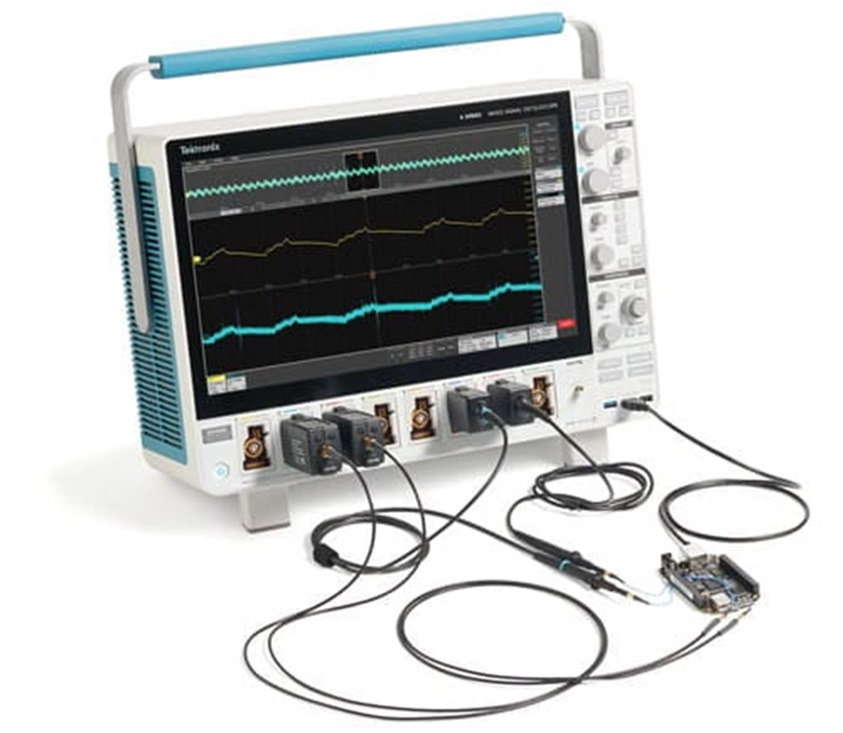

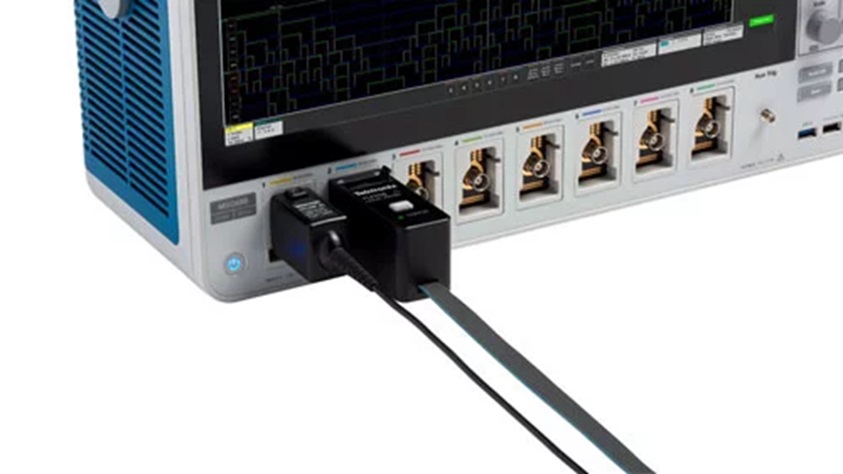

通过 4、6 或 8 FlexChannel? 输入，您可以使用标配的 1 GHz 探头探测电路。可以连接高性能单端有源探头或者差分探头，或者通过 TriMode 探头实现一个探头同时进行单端和差分量测。在任何 FlexChannel 输入上连接 TLP058 逻辑探头，并获得 8 数字通道，以扩展系统的可视性。
内置 1 MΩ 至 50 Ω 输入端
每个输入附带 1 GHz 低负载无源探头
TekVPI 探头与每个通道的 10W 探头电源相连接，用于差分信号、电流、电源轨和光隔离探头
TDP7700 系列 4、6、8 和 10 GHz TriMode 探头 - 非常适合测量高速通信
MSO6系列泰克示波器：电源完整性和电源管理
如今的电路板可以有 20 个或更多的电源轨。许多电压低于3 V，大多数具有噪音限制。需要特别注意准确测量噪音。
低测量系统噪音
兼容低噪音 TPR 系列电源轨探头
配合低噪音 TPR 系列纹波探头
SVID 和 SPMI 解码选项
阻抗测量

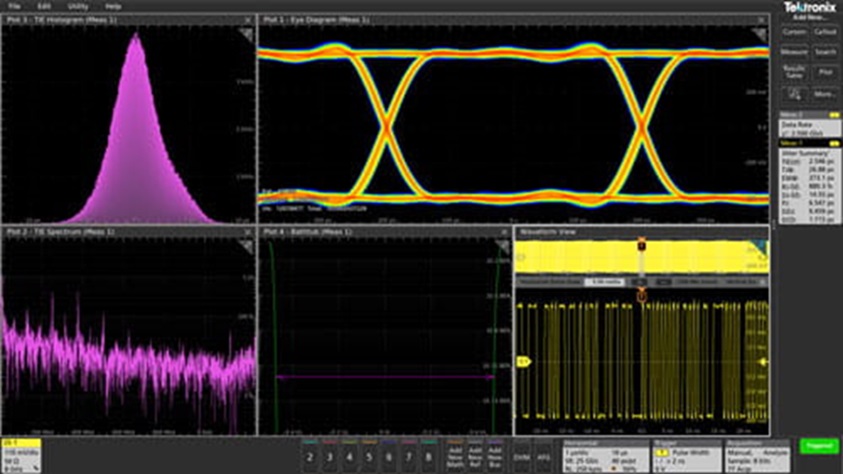

MSO6系列泰克示波器：抖动分析
时钟在每个嵌入式系统和数字通信链路的中间位置。 抖动和其他时钟失真可能会影响系统运行，而不使用正确的分析工具将很难了解其根源。
标准相位噪声、时钟抖动和定时以及波形直方图
选配高级分析、抖动分解和时钟恢复

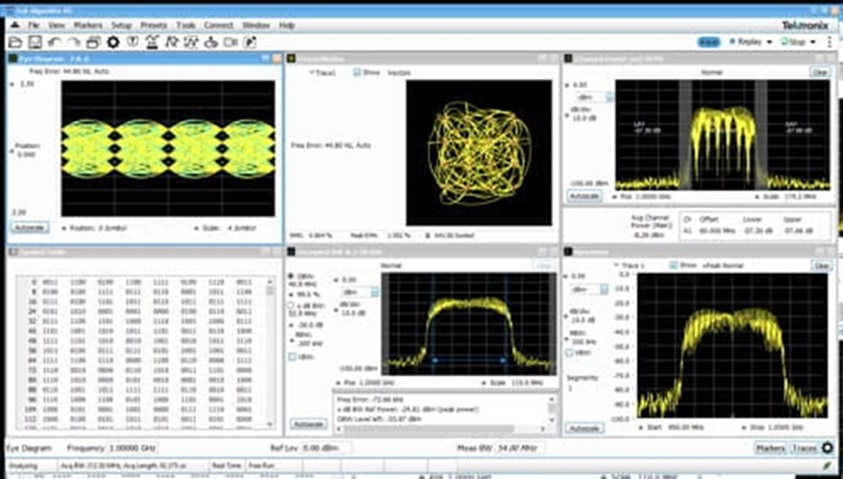

MSO6系列泰克示波器：矢量信号分析
使用 SignalVu-PC 矢量信号分析软件执行高级宽带射频分析，分析带宽高达 2 GHz。
射频测量
调制分析
5G NR 测量
误差矢量幅度
脉冲射频测量

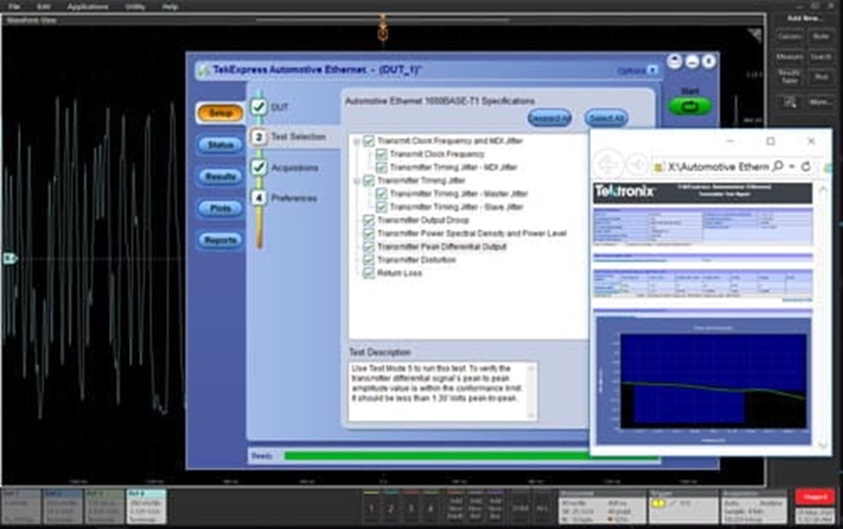

MSO6系列泰克示波器：串行标准一致性测试
高速数字接口依赖严格的测试程序来确保可靠性和互操作性。自动化一致性测试软件管理整个测试过程 - 设置、测量、按照极限检查并生成全面报告。
以太网 10/100/1000BASE-T、NBASE-T 和 XGBT
汽车以太网 10/100/1000BASE-T1
MIPI D-PHY 1.2
汽车以太网 100/1000BASE-T1
MSO6系列泰克示波器：电磁干扰 (EMI) 故障排除

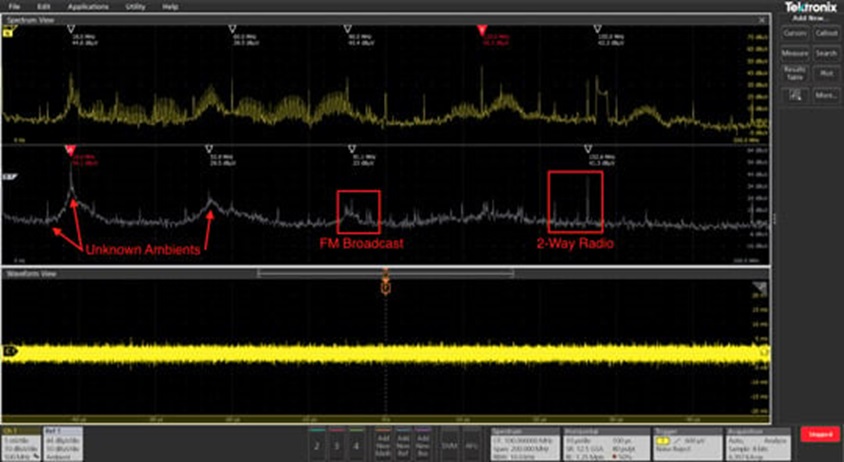

MSO6系列泰克示波器上的每条模拟通道都可以显示时域波形、频谱或两者。时间和频率图同步，帮助您快速确定哪些信号被干扰，哪些信号是干扰源。

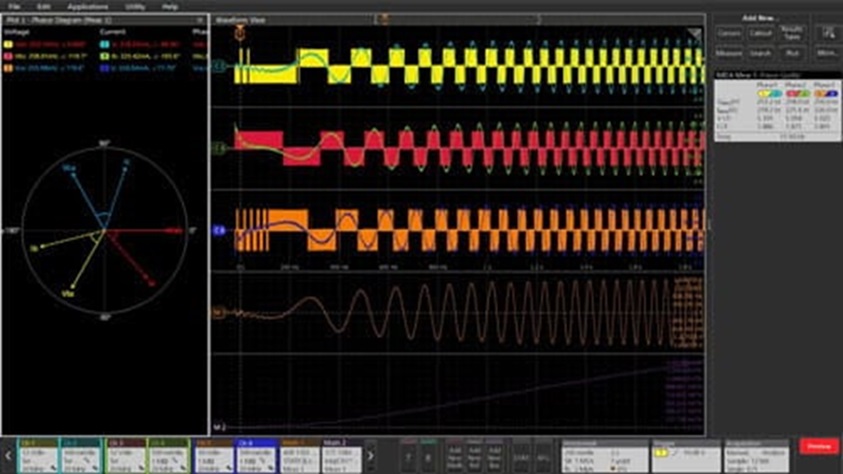

MSO6系列泰克示波器：三相逆变器、电机和驱动器
逆变器、电机和驱动器分析包可轻松在三相 PWM 系统上执行稳定、可靠的功率测量。
多达 8 条模拟输入通道
三相星形、三角形和单相布线配置
全面的功率和谐波测量
机械测量
DQ0 测量
MSO6系列泰克示波器：远程控制和自动化
测试自动化可帮助您获得快速、可重复的结果，同时允许您从任何地方访问您的工具和数据。

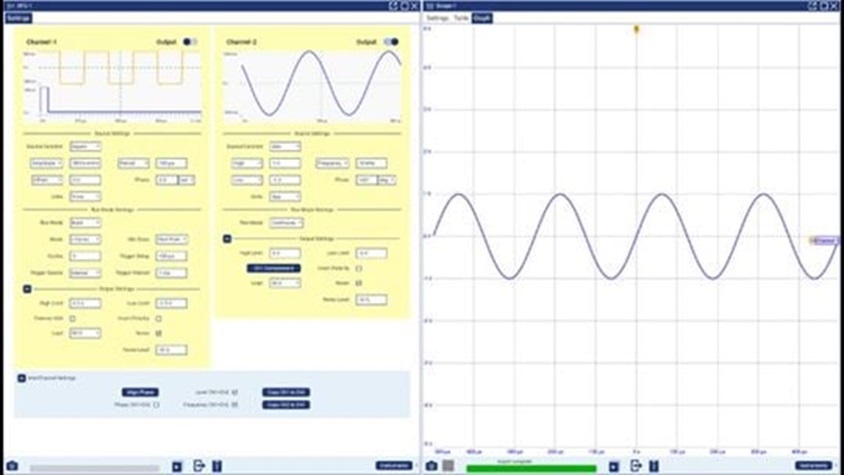

KickStart 简化了数据捕获和记录。支持函数发生器、电源、SMU 等
有了 eScope，您只需使用浏览器即可通过任何局域网来控制示波器
全面且完全受支持的可编程接口有助于开发强大的自定义软件
探索测试自动化资源，包括我们免费的 Python 驱动程序包
如有相关需求，请跟我司联系
