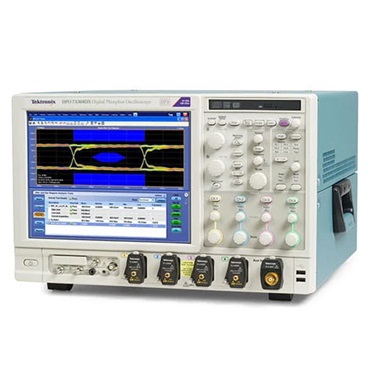

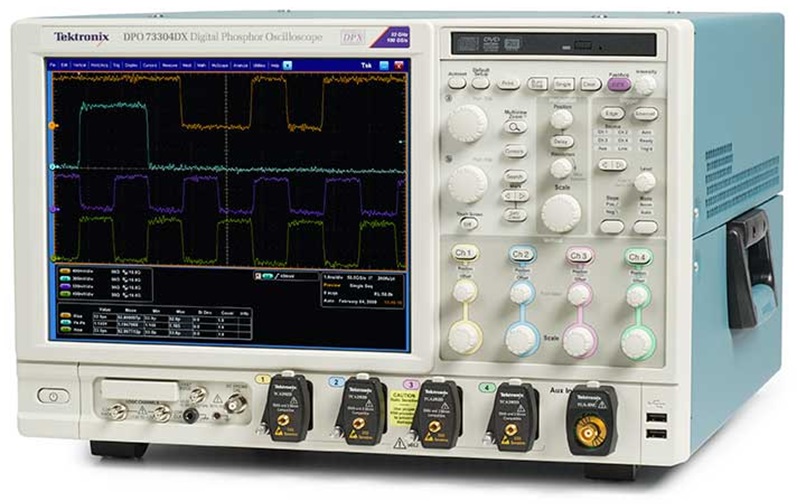

Tektronix MSO/DPO70000DX泰克示波器

Tektronix MSO/DPO70000DX 混合信号/数字荧光示波器，泰克MSO70000DX 泰克DPO70000DX, 提供多达 7个模拟通道、16个数字通道、33 GHz 带宽、10 TS/s 采样率、16 通道 MDO、1G记录长度、13种预定义波形含税发生器、4位DVM、8位触发频率计数器，是一款强劲的高端泰克示波器。

型号参数

型号	泰克DPO70804DX 泰克MSO70804DX	泰克DPO71254DX 泰克MSO71254DX	泰克DPO72004DX 泰克MSO72004DX	泰克DPO72504DX 泰克MSO72504DX	泰克DPO73304DX 泰克MSO73304DX
模拟通道	4
数字通道（仅 MSO70000DX 系列）	16
模拟带宽（用户可以选择 DSP 增强功能）(–3 dB)	8 GHz	12.5 GHz	20 GHz	25 GHz	33 GHz （2通道） 23 GHz （4通道）
硬件模拟带宽 (-3 dB)	8 GHz	12.5 GHz	20 GHz	25 GHz	33 GHz
采样率（1、2 通道）	100 GS/s
采样率（3、4 个通道）	50 GS/s
采样率（ET/IT模式）	10 TS/s
记录长度（每条通道，标配）	62.5 M
记录长度(每条通道, 选项10XL）	125 M
记录长度(每条通道, 选项20XL）	250 M
记录长度(每条通道, 选项50XL）	每条通道 500 M，2 条通道 1G
定时分辨率	10 ps (100 GS/s)

产品详情

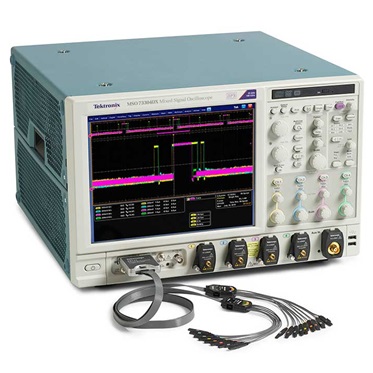

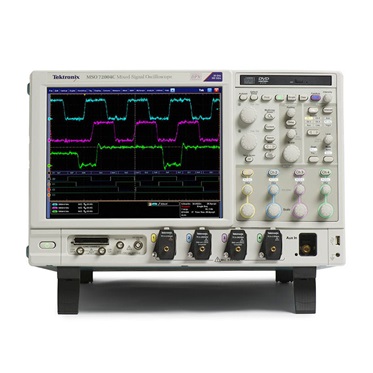

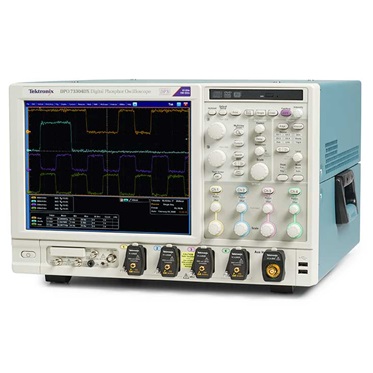

Tektronix MSO/DPO70000DX 混合信号/数字荧光示波器

MSO/DPO70000DX泰克示波器是同类产品中较先进的示波器之一，使当今的工程师能够以超小的噪声更好地查看信号、更快地调试信号异常以及利用测量和分析工具进行自动一致性测试和其他验证。此外，MSO/DPO70000DX泰克示波器也非常适合用于模拟/数字设计和调试、数据通信和高速串行通信。

MSO/DPO70000DX泰克示波器型号

型号	模拟带宽	采样率	记录长度	模拟通道	数字通道数
DPO70804DX	8 GHz	50 GS/s - 100 GS/s	62.5M points - 1G points	4	-
DPO71254DX	12.5 GHz	50 GS/s - 100 GS/s	62.5M points - 1G points	4	-
DPO71604DX	16 GHz	50 GS/s - 100 GS/s	62.5M points - 1G points	4	-
DPO72004DX	20 GHz	50 GS/s - 100 GS/s	62.5M points - 1G points	4	-
DPO72304DX	23 GHz	50 GS/s - 100 GS/s	31.25M 点 - 1G 点	4	-
DPO72504DX	25 GHz	50 GS/s - 100 GS/s	31.25M 点 - 1G 点	4	-
DPO73304DX	33 GHz	50 GS/s - 100 GS/s	31.25M 点 - 1G 点	4	-
MSO70804DX	8 GHz	50 GS/s - 100 GS/s	62.5M points - 1G points	4	16
MSO71254DX	12.5 GHz	50 GS/s - 100 GS/s	62.5M points - 1G points	4	16
MSO71604DX	16 GHz	50 GS/s - 100 GS/s	62.5M points - 1G points	4	16
MSO72004DX	20 GHz	50 GS/s - 100 GS/s	62.5M points - 1G points	4	16
MSO72304DX	23 GHz	50 GS/s - 100 GS/s	62.5M 点 - 1G 点	4	16
MSO72504DX	25 GHz	50 GS/s - 100 GS/s	62.5M 点 - 1G 点	4	16
MSO73304DX	33 GHz	50 GS/s - 100 GS/s	62.5M 点 - 1G 点	4	16
DPO70404C	4 GHz	25 GS/s	31.25M 点 - 125M 点	4	-
DPO70604C	6 GHz	25 GS/s	31.25M 点 - 125M 点	4	-
DPO70804C	8 GHz	25 GS/s	31.25M 点 - 125M 点	4	-
DPO71254C	12.5 GHz	50 GS/s - 100 GS/s	31.25M 点 - 250M 点	4	-
DPO71604C	16 GHz	50 GS/s - 100 GS/s	31.25M 点 - 250M 点	4	-
DPO72004C	20 GHz	50 GS/s - 100 GS/s	31.25M 点 - 250M 点	4	-
MSO70404C	4 GHz	25 GS/s	62.5M 点 - 125M 点	4	16
MSO70604C	6 GHz	25 GS/s	62.5M 点 - 125M 点	4	16
MSO70804C	8 GHz	25 GS/s	62.5M 点 - 125M 点	4	16
MSO71254C	12.5 GHz	50 GS/s - 100 GS/s	62.5M 点 - 250M 点	4	16
MSO71604C	16 GHz	50 GS/s - 100 GS/s	62.5M 点 - 250M 点	4	16
MSO72004C	20 GHz	50 GS/s - 100 GS/s	62.5M 点 - 250M 点	4	16

MSO/DPO70000DX泰克示波器 主要性能指标

输入通道：4 或模拟信号输入，MSO70000D系列泰克示波器有16路数字逻辑输入
带宽：8 GHz、12.5 GHz、16 GHz、20 GHz、23 GHz、25 GHz、33GHz
采样率：2 个模拟/数字通道上100 GS/s；4 个模拟/数字通道上 50 GS/s；ET/IT模式下速率高达10 TS/s.
记录长度：每条通道上标配为 62.5 M 点，（所有通道上 125 M 点、250 M 点、500 M 点（选配）；2条通道1G点选配）
垂直分辨率：8 位
触发频率计数器：8 位
显示器：12.1 英寸 (307 mm) 液晶动态矩阵彩色显示器
尺寸：298 mm x 451 mm x 490 mm （高 x 宽 x 深）
重量：24 kg

波形测量
自动测量：53 种，其中同时可以在屏幕上显示 8 种测量功能；测量统计、用户定义参考电平、在要测量的采集中隔离特定发生的门电路中的测量，DPOJET 抖动和眼图分析应用可提供更多自动化和高级测量，如抖动。
幅度相关测量：幅度、高、低、最大值、最小值、峰峰值、中间值、周期中间值、RMS、周期 RMS、正过冲、负过冲
时间相关测量：上升时间、下降时间、正宽度、负宽度、正占空比、负占空比、周期、频率、延迟
组合测量：面积、周期面积、相位、突发宽度
波形直方图测量：波形数、框内点数、峰值点数、中间值、最大值、最小值、峰峰值、平均值 (μ)、标准偏差 (sigma)、μ+1sigma、μ+2sigma、μ+3sigma

总线解码
并行：所选通道的数据被分组为多通道并行总线，并以单一总线值显示。可使用二进制、十六进制或符号等格式显示
I2C：根据内部集成电路规范，将 SCLK 和 SDA 通道显示为总线
SPI：根据串行外围设备接口规范，将 MOSI、MISO、SCLK、和 SS 通道显示为总线数据
CAN：CAN_H、CAN_L、TX 或 RX 通道显示为总线
LIN：根据 LIN 版本 1 或版本 2 标配，数据作为总线显示
FlexRay：BP、BM、TX 或 RX 信号作为总线显示
HSIC：根据 USB2.0 HSIC 标配，数据作为总线显示
RS-232/422/485/UART：通道作为总线显示
USB：根据 USB 规范，通道作为总线显示
MIL-STD-1553B：数据作为总线显示
PCI Express：根据 PCIe 标配，Gen 1、2 或 3 数据速率自动检测并作为总线显示
MIPI® D-PHY：根据 MIPI 标配，DSI 或 CSI2 通道作为总线显示
8b/10b 编码：作为总线显示控制字符和数据字符

MSO/DPO70000DX泰克示波器同步多通道频谱分析

先进的信号保真度、较低噪声和较高有效位数 (ENOB)，让您自信查看真实信号并对其进行精确测量。高信噪比和内部低噪音本底，让您可以执行精确的设计检定。

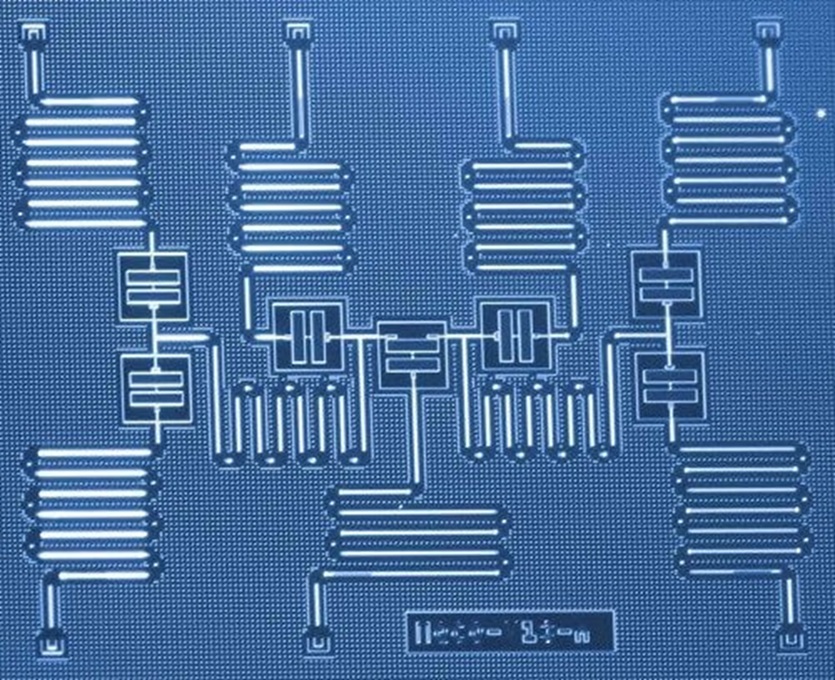

MSO/DPO70000系列泰克示波器多芯片模块
带宽增强功能可以消除探头端部的频率响应不完整
低抖动噪音本底和高垂直精度，为测量提供了更多的余量

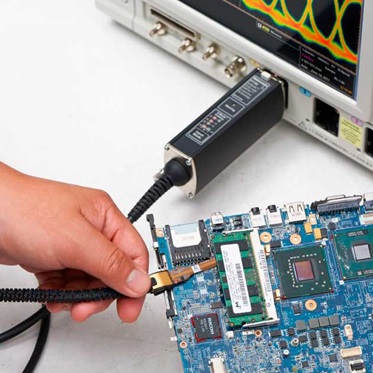

各种探头简化了复杂的测量设置并保持了信号完整性
使用经过校准的光探头在一个屏幕上比较光信号和电气信号时序
从首次开机一直到操作检查，MSO/DPO70000DX系列泰克示波器可提供快速查找问题所需的功能。波形捕获速率和 Pinpoint® 触发可让您高效追踪和捕获间歇性故障。

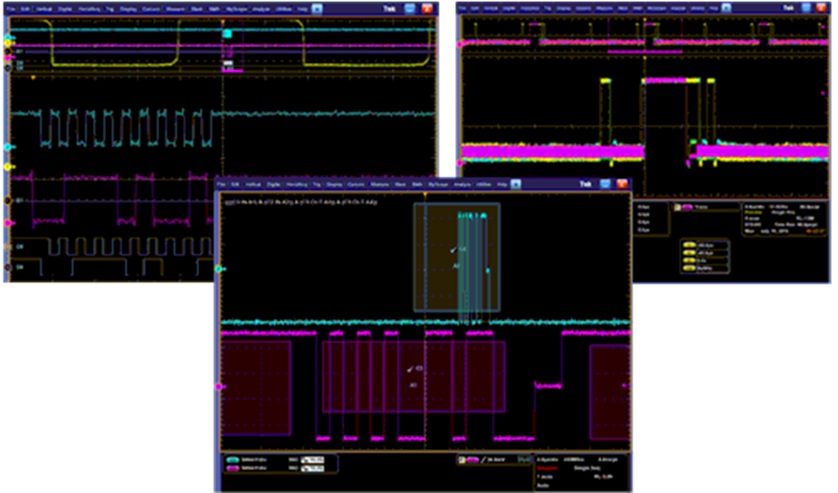

iCapture™：同时查看数字和模拟信号
FastAcq 追踪不断变化的信号，显示真实的系统行为，包括难检故障
利用并行/串行总线解码/触发，快速查找无效状态或总线序列
iCapture™ 无需更改连接即可轻松验证数字信号的模拟特征
可视触发可节省捕获和人工搜索采集数据以查找关键事件和完成调试的时间

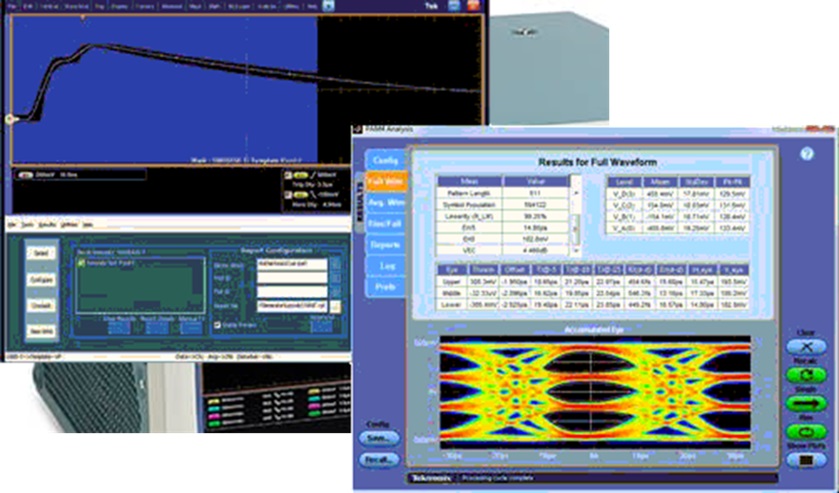

MSO/DPO70000DX泰克示波器：灵活强大的测量和分析工具

应用支持包可提供验证和证明您的新设计所需的自动一致性测试、富有洞察力的调试工具和广泛的信号连接选项。
示波器软件

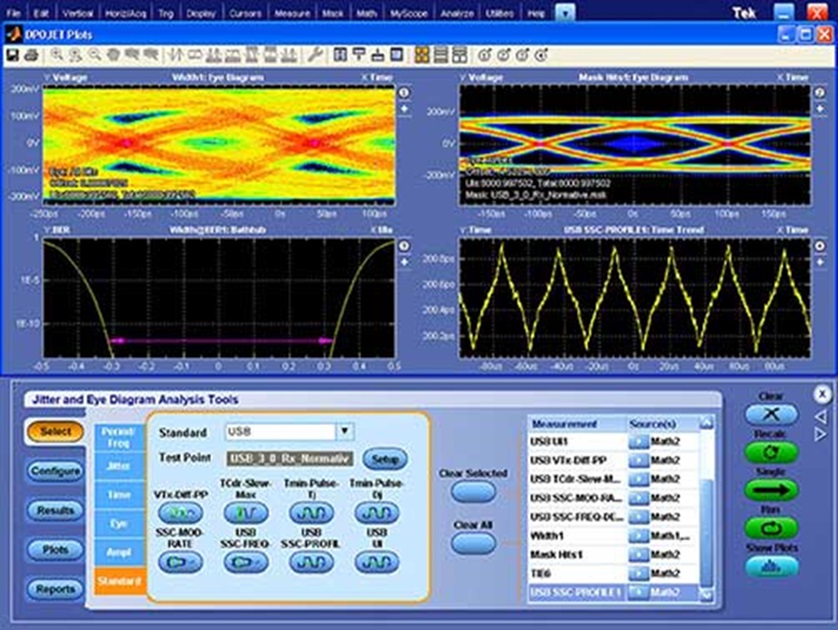

DPOJET：全面灵活的测量工具
SDLA：强大全面的工具，用于分析和补偿串行数据链路中的信号影响
广泛的标准支持，包括 I2C、SPI、RS-232、FlexRay、MIPI、DisplayPort、HDMI、PAM4、PCIe Gen3/Gen4、SATA/SAS、USB3.1、Type-C、10/100BaseT 至 10G/100G 以太网
功能强大的调试工具可迅速发现/解决设计挑战
光测量，例如消光比 (ER)、平均光功率 (AOP)、光调制幅度 (OMA)、光高值/光低值 — 兼容 DPO7OE1/DPO7OE2 光探头

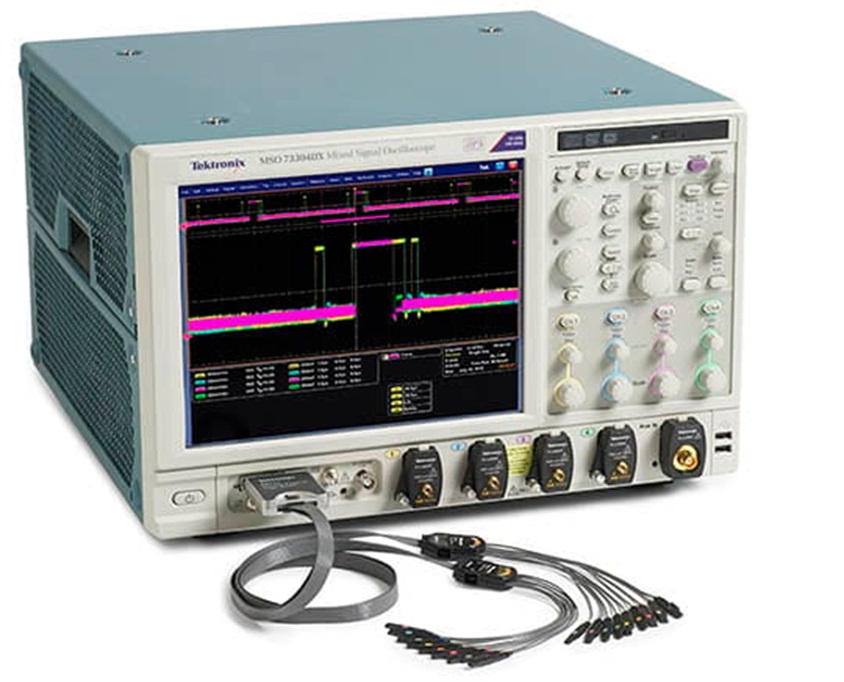

MSO/DPO70000DX泰克示波器：模拟/数字设计和调试

调试下一代设计时，您需要快速查找和分析广泛的混合信号问题，从信号完整性问题（如串扰或抖动）到总线故障（如建立时间和保持时间违例或丢包）。这就是您需要具有功能强大的工具和可靠性能的示波器的时候了。工作台上有 MSO/DPO70000DX泰克示波器时，您将能确保按时完成工作。
轻松查看输入信号的模拟特征，使用 iCapture™ 在 4 条模拟通道和 16 条逻辑通道上验证系统定时
在时间量程上分析系统操作，您需要在所有通道上都安装深度存储器
使用全套触发、解码和测量工具，快速查找并解决问题

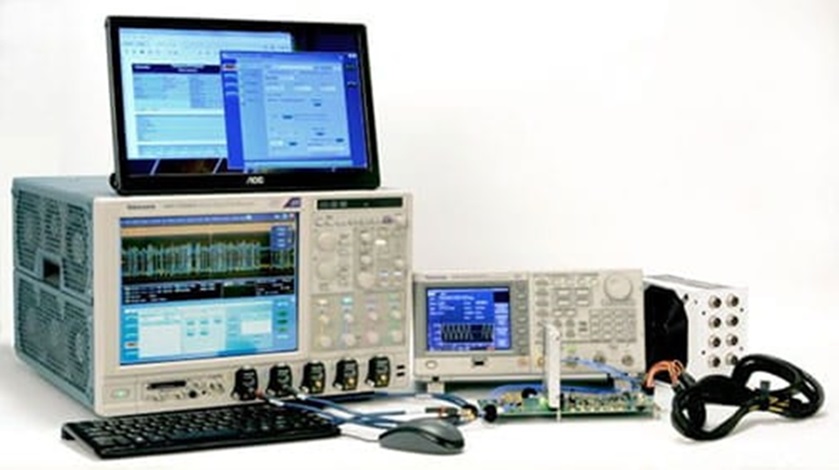

MSO/DPO70000DX泰克示波器：数据通信

如今的数据通信网络在不断发展，并且建立在许多不同的标准之上。MSO/DPO70000 提供全面的集成工具套件以帮助进行以太网设备物理层的验证，这些工具还可用于对基于以太网的系统（从 10BASE-T 直到 40/100GB）进行调试。MSO/DPO70000DX系列泰克示波器还提供适用于其他数据通信标准的高级一致性测试和调试工具。
特定标准的自动一致性测试和调试工具
广泛的抖动分析和调试工具集
检定 PAM4 和 NRZ 信号

MSO/DPO70000DX泰克示波器：高速串行通信

新一代数字接口标准突破如今的一致性测试和调试工具的极限。MSO/DPO70000 系列的自动化测量套件可加快 PHY 验证周期，并确保一致性。当一致性测量未通过时，可使用协议解码、可视化触发等强大工具来缩短调试时间。在串扰或其他多通道噪声耦合中确定抖动和噪声。
加快 PCIe、SATA 或 SAS 设计的分析、验证和预一致性测试
测试 USB Type-C 设计时快速查找问题的根本原因
减少 DisplayPort 一致性测试和 HDMI 物理层验证的时间
SDLA 与 DPOJET 提供计算机、通信和内存总线的全面模拟和测量

MSO/DPO70000DX泰克示波器：雷达和射频

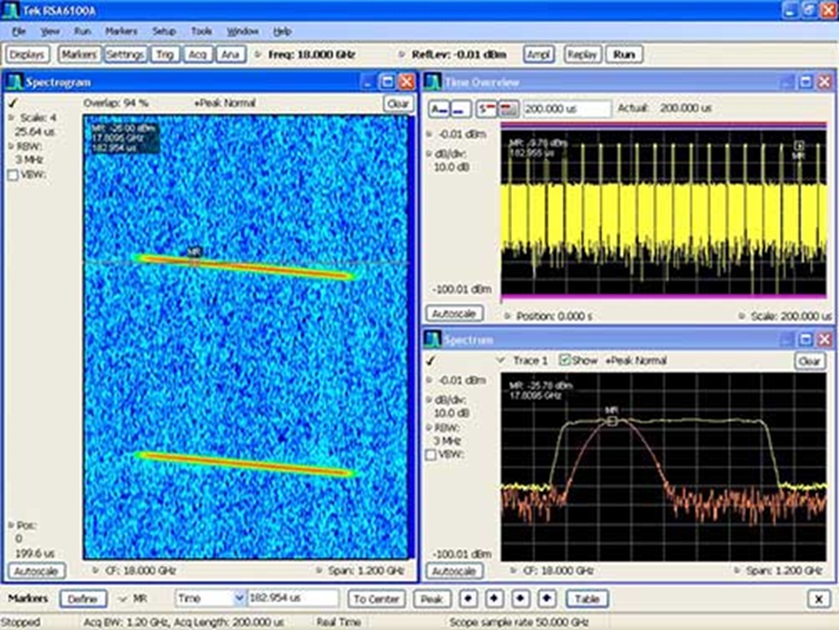

配有 SignalVu 矢量信号分析软件的 MSO/DPO70000 系列可为您提供所需的分析功能，让您满怀信心地克服具有挑战性的射频、无线和微波设计问题。您可以使用泰克实时频谱分析仪上使用的相同工具分析高达 70GHz 的信号。
轻松检验宽带雷达、高数据速率卫星链路、WLAN 802.11、WiGig 802.11 或跳频无线电设计
同时测量频率、时间、相位、调制域
支持宽带雷达、高数据速率卫星链路、IEEE 802.11 a/b/g/j/p/n/ac (WiFi)、IEEE802.11ad/ay (WiGig)、Zigbee 和蓝牙的应用优化软件选项
